لقد قدمنا خدمات معالجة طحن غير مركزية مخصصة لأكثر من 100 شركة في الصناعة الطبية وصناعة أشباه الموصلات والصناعة البصرية، مما يدعم تخصيص الأجزاء المعقدة والصعبة.
|
دقة الأبعاد |
التطوير التنظيمي |
بطاقة تعريف |
تي (ج) |
موانئ دبي |
جنوب غرب |
|
الوحدة: ±/مم |
0.0005 |
0.002 |
0.002 |
0.002 |
0.002 |
|
الدقة الهندسية |
استدارة |
المحورية |
استقامة |
أسطواني |
التماثل |
|
الوحدة: ±/مم |
0.0005 |
0.001 |
0.001 |
0.002 |
0.002 |
|
القدرة الإنتاجية |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
|
دورة الإنتاج |
3-20 يوما |
3-20 يوما |
3-20 يوما |
3-20 يوما |
3-20 يوما |
في عملية الطحن غير المركزية لشركة Sanluo Precision، يتم اعتماد نظام معالجة دعم ثلاثي النقاط لعجلة الطحن، وعجلة التنظيم ولوحة الدعم. يمكن أن تكون قطعة العمل ذات أرضية أسطوانية من الخارج بدون وضع الثقب المركزي. تدور عجلة الطحن بسرعة عالية تبلغ 30-35 م/ث لإزالة المواد، وتدور عجلة التنظيم في نفس الاتجاه بسرعة بطيئة تبلغ 50-200 دورة في الدقيقة لتحريك قطعة العمل. تدعم لوحة الدعم قطعة العمل وتحدد موضع الطحن. يتم تحقيق التغذية المحورية عن طريق الضبط الدقيق لزاوية ميل عجلة التنظيم (0.5°-3°). تم إستخدام الطحن عبر الخيط، مع دخول قطع العمل بشكل مستمر من أحد الأطراف وإخراجها من الطرف الآخر، والعملية بأكملها دون انقطاع. بالمقارنة مع التثبيت المتكرر، وسحب الأدوات وتبديل المطاحن التقليدية، فإن الطحن غير المركزي يوفر أكثر من 60% من الوقت الإضافي. هيكل الدعم الصلب الذي يتكون من لوحة الدعم وعجلة التنظيم لديه قدرة تحمل 2-3 أضعاف قدرة الدعم المركزي، ويمكنه تحقيق طحن عميق كبير مع السماح جانب واحد من 0.5 إلى 2 مم، مناسب بشكل خاص لأجزاء العمود مع نسبة رقة L/D أكبر من 10، مما يمنع بشكل فعال تشوه الانحناء.
باعتبارها محطة معالجة طحن غير مركزية احترافية، فإن Sanluo Precision مجهزة بنظام مناولة التحميل والتفريغ الأوتوماتيكي، والذي يمكنه تحقيق إنتاج بدون طيار على مدار 24 ساعة وتلبية متطلبات المعالجة للدفعات الكبيرة والاتساق العالي.
تغطي خدمات معالجة الطحن غير المركزية لدينا الفولاذ المقاوم للصدأ 316L/304، وسبائك التيتانيوم TC4، وسبائك الألومنيوم 7075/6061، التي تحمل الفولاذ GCr15 ومواد أخرى، مع قدرة تصنيع تغطي الأجزاء الأسطوانية بقطر Φ3-Φ150 مم، وسعة إنتاج سنوية تبلغ 2 مليون قطعة، مما يلبي تمامًا المتطلبات الصارمة لمختلف الصناعات لأجزاء الطحن الدقيقة غير المركزية.
|
فئة المعلمة |
تفاصيل المعلمة |
|
نموذج المعدات |
GT-610 CNC |
|
محور CNC |
/ (تحكم CNC عالي الدقة) |
|
قدرة الطحن |
نطاق القطر: 0.05 ملم - 50.8 ملم |
|
نظام المغزل |
قوة عجلة العمل: 15 حصان (11 كيلو واط)؛ سرعة عجلة العمل: 500-2,500 دورة في الدقيقة |
|
مؤشر الدقة |
الاستدارة: أفضل من 1.02 ميكرومتر؛ دقة الشريحة: 0.1 ميكرومتر |
|
وظيفة الأتمتة |
تلبيس تلقائي، تعويض حجم تلقائي، موازنة تلقائية للعجلات |
|
ميزات أخرى |
سكة توجيه أسطوانية فائقة الصلابة؛ يمكن دمجها مع الروبوت ووحدة التغذية وما إلى ذلك |
|
التطبيقات النموذجية |

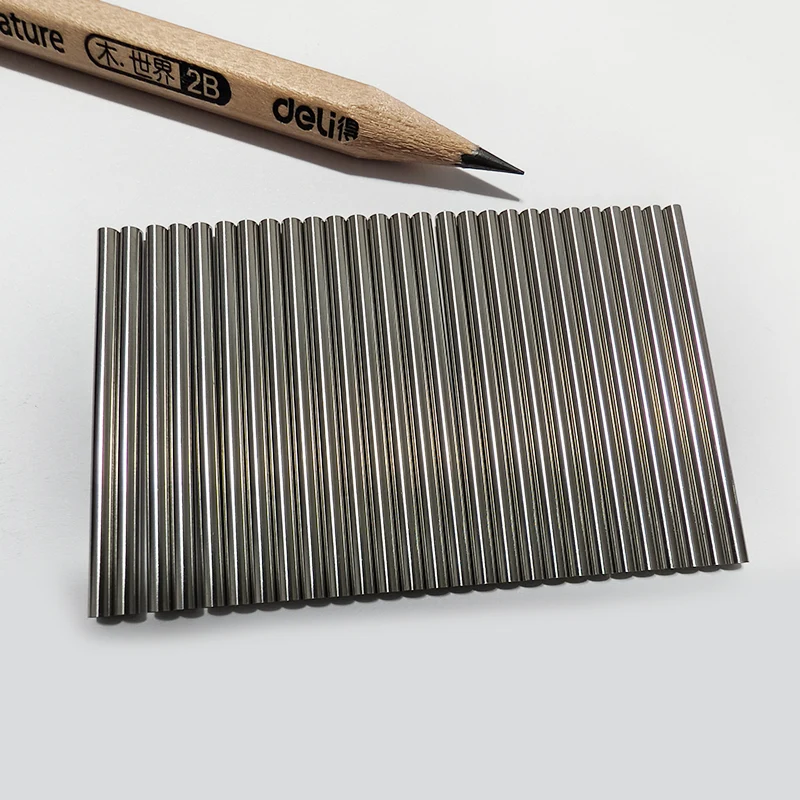

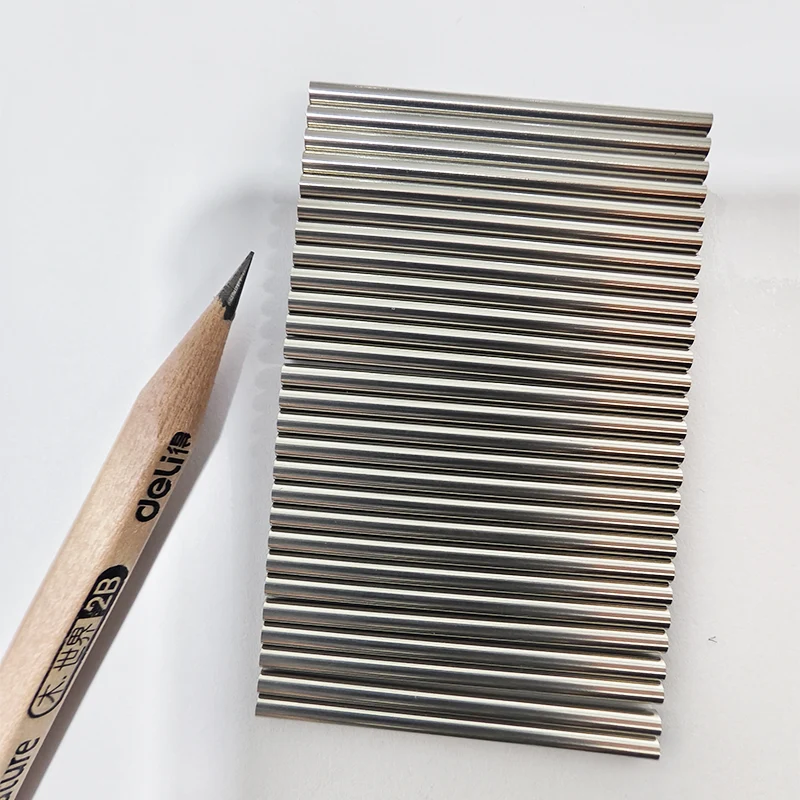

أجزاء دقيقة طحن غير مركزي |
|
فئة المعلمة |
تفاصيل المعلمة |
|
نموذج المعدات |
أو سي-24BR-200 |
|
محور CNC |
CNC ذو 3 محاور أو CNC ذو 5 محاور |
|
قدرة الطحن |
نطاق القطر: 1 مم - 100 مم |
|
نظام المغزل |
حجم عجلة الطحن: φ610x205(255)xφ304.8 مم؛ محرك المغزل: 15 كيلو واط (22 كيلو واط اختياري) |
|
مؤشر الدقة |
استدارة تصل إلى 0.5 ميكرومتر؛ دقة الأبعاد تصل إلى 2 ميكرومتر |
|
وظيفة الأتمتة |
جهاز تغذية جسري اختياري، جهاز قياس ليزر خارج الآلة |
|
ميزات أخرى |
وزن المعدات حوالي 5000 كجم، هيكل قوي، استقرار جيد |
|
التطبيقات النموذجية |

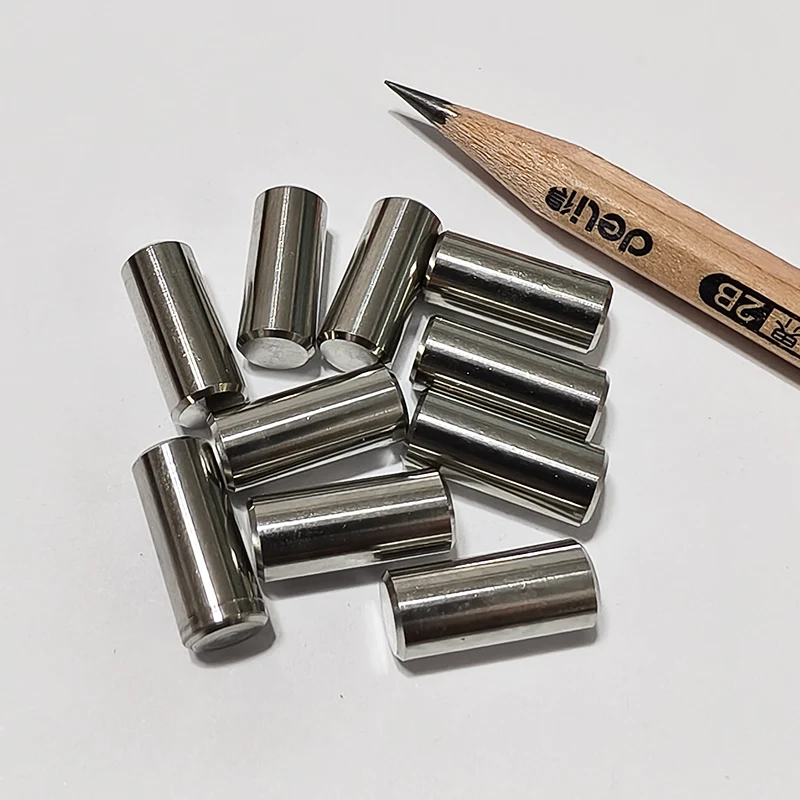

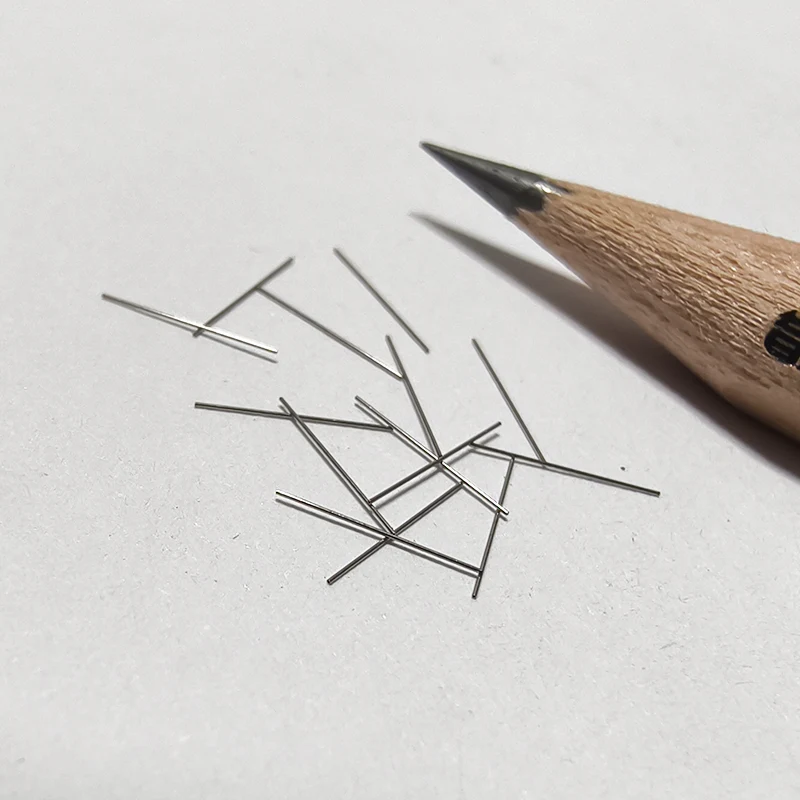

أجزاء دقيقة طحن غير مركزي |
