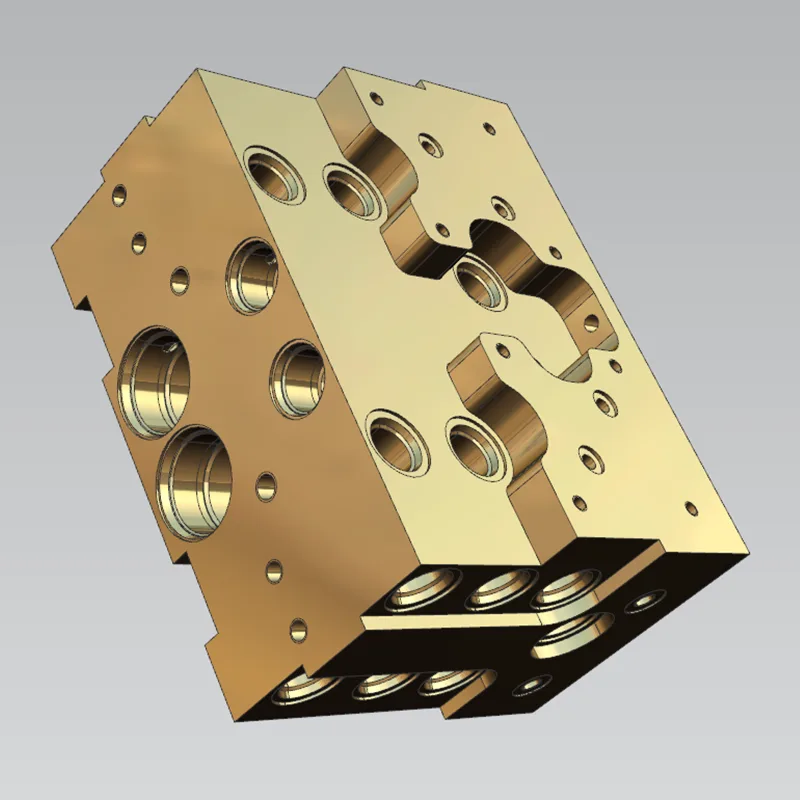

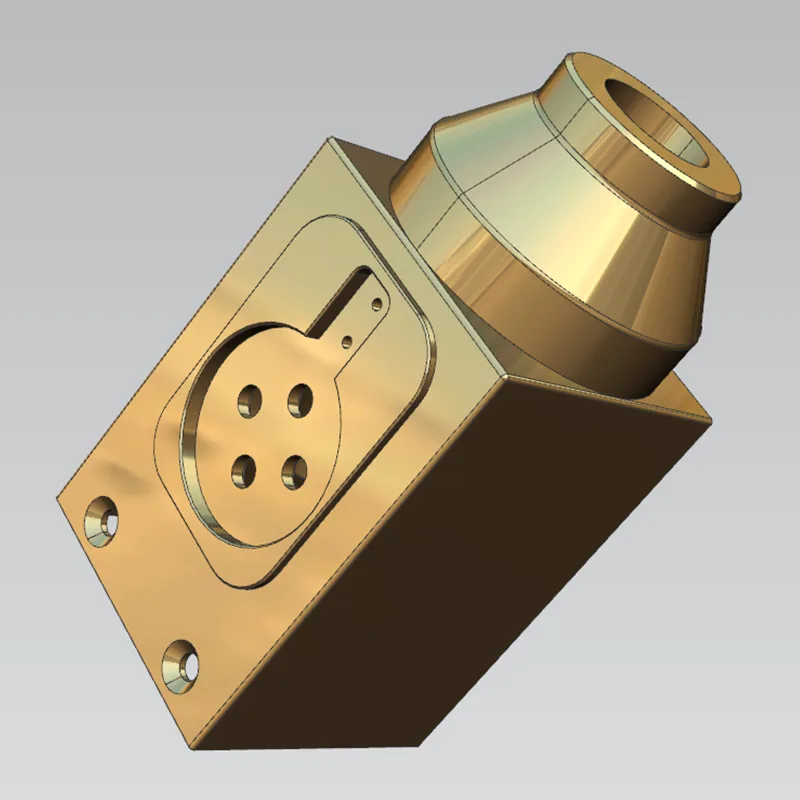

أجزاء التصنيع باستخدام الحاسب الآلي

تعتبر Sanluo Precision شركة رائدة في تصنيع وتوريد قطع CNC في الصين. تمتلك الشركة تكنولوجيا المعالجة الدقيقة المتقدمة وفريق محترف من المهندسين، إلى جانب نظام شامل لمراقبة الجودة. وهي مكرسة لتقديم خدمات معالجة أجزاء الطحن CNC عالية الجودة المخصصة للصناعات الناشئة الإستراتيجية مثل الأبحاث المتطورة والتكنولوجيا الطبية المتطورة وأشباه الموصلات ومختبرات الأبحاث. كما أنه يدعم تخصيص الأجزاء المعقدة والصعبة. مع تكنولوجيا التحكم العددي المتقدمة، فإنه يضمن مستوى الجودة وكفاءة الإنتاج لمعالجة أجزاء CNC.

إرسال استفسار

وصف المنتج

تنظيم وتوحيد إجراءات المعالجة

في إجراءات معالجة الأجزاء باستخدام الحاسب الآلي في Sanluo Precision Factory، تمت رقمنة ورشة الإنتاج. يتم استخدام نظام تنفيذ التصنيع MES لإكمال العملية الرقمية للطلبات والعمليات والمعدات والمواد والجودة في جميع أنحاء خط الإنتاج بأكمله. وقد وصل معدل شبكات المعدات إلى 100%، مما يتيح جمع معلمات المعالجة وحالة الآلات والمعدات في الوقت الفعلي. يتم إنشاء نموذج مزدوج رقمي، باستخدام المحاكاة الافتراضية لتحسين برنامج المعالجة قبل الإنتاج الفعلي، وبالتالي تقليل تكاليف التجربة. يمكن لطرق التصنيع الذكية هذه تقصير فترة التسليم بنسبة 40% وتحسين اتساق الجودة. في استكشاف معالجة المواد الجديدة، يتم باستمرار اختبار أنواع جديدة من المواد. بالنسبة لأدوات القطع الخاصة ومعلمات القطع للمواد المركبة من ألياف الكربون، يتم حل مشكلات مثل الطبقات والنتوءات. إن إتقان سبائك المغنيسيوم المقاومة للهب يمكن أن يحسن تكنولوجيا ما بعد المعالجة للأجزاء المعدنية المطبوعة ثلاثية الأبعاد، مما يعزز جودة السطح ودقة الأبعاد.

دقة محطة عمل أجزاء CNC

دقة الأبعاد	ل (س)	ث(ص)	ح (ض)	ش	جنوب غرب
الوحدة: ±/مم	0.005	0.002	0.001	0.005	0.005
الدقة الهندسية	التسطيح	التوازي	عمودية	خشونة	التماثل
الوحدة: ±/مم	0.002	0.003	0.005	Ra0.8	0.008
القدرة الإنتاجية	1 ~ 999999 قطعة	1 ~ 999999 قطعة	1 ~ 999999 قطعة	1 ~ 999999 قطعة	1 ~ 999999 قطعة
دورة الإنتاج	3-20 يوما	3-20 يوما	3-20 يوما	3-20 يوما	3-20 يوما

تشتمل أدوات الاختبار وأدوات القياس التي تم تكوينها على: CMM (آلة قياس ثلاثية الإحداثيات)، ومحلل الصور، وجهاز العرض، ومقياس قطر الليزر، ومقياس تداخل الليزر، ومقياس الخشونة، ومقياس الاستدارة، ومجهر الأدوات، والمجهر المجسم، والميكرومتر، ومقياس الخيط، والفرجار الورني، ومقياس الميكرومتر، وعشرة آلاف ميكرومتر، ومقياس الارتفاع الإلكتروني، والفرجار، وكتل القياس، واختبار الصلابة، ومقياس الخيط.

دعم الفريق الهندسي

قامت شركة Sanluo Precision، باعتبارها شركة متخصصة في تصنيع قطع الطحن CNC، بتطبيق ممارسات التصنيع الخضراء لأجزاء CNC، مع التركيز على حماية البيئة وتوفير التكاليف أثناء عملية الإنتاج. يؤدي استخدام تقنية التشحيم الدقيق (MQL) إلى تقليل كمية سائل القطع بنسبة 90%. إن استخدام الأدوات الفعالة والاختيار العقلاني لمعلمات القطع يمكن أن يوفر 20% من استهلاك الطاقة. تم إنشاء نظام لإعادة تدوير النفايات، مع إعادة تدوير مصنفة لنشارة الألومنيوم ونشارة الحديد وسوائل القطع. هناك 60 فنيًا هندسيًا، بما في ذلك 12 مهندسًا كبيرًا، مع متوسط خبرة عمل تصل إلى 18 عامًا. قدمت الشركة خدمات معالجة أجزاء CNC مخصصة لأغطية بطاريات مركبات الطاقة الجديدة، وتركيبات فحص أشباه الموصلات، والأجهزة الطبية ومكونات المعدات، وما إلى ذلك.

تجهيز المعلمات التقنية

فئات المعلمات	MIKRON MILL P 500 VHP المعلمات التفصيلية
نموذج المعدات	MILL P 500 VHP (دقة عالية جدًا)
نوع أداة الآلة	مركز تصنيع الطحن العمودي ثلاثي المحاور
الهيكل الأساسي	هيكل متناظر ذو ثبات حراري عالي، قاعدة خرسانية بوليمرية
نظام المغزل	مغزل كهربائي Step-Tec، أقصى سرعة دوران 42000 دورة في الدقيقة، واجهة HSK-E40
الدقة والأداء	استقرار المعالجة ودقة قابلة للتكرار تصل إلى ± 2 ميكرومتر، يمكن أن تحقق تأثيرًا يشبه المرآة مع Ra <0.1 ميكرومتر، وسرعة الحركة السريعة 30 م / دقيقة
السفر (س/ص/ي)	500 مم * 450 مم * 350 مم
نظام التحكم العددي	Fanuc 31i MODEL B (مع Heidenhain TNC 640 الاختياري، وما إلى ذلك)
مجلة الأتمتة والأدوات	سعة مجلة الأدوات 30 (اختياري)، تدعم نظام تبادل صينية المصنع الأصلي (واجهة النظام 3R)، متوافقة مع الإنتاج غير المأهول
التطبيقات النموذجية	الساعات، والقوالب البصرية، والغرسات الطبية، وأجزاء التصنيع باستخدام الحاسب الآلي ذات البنية المجهرية، وما إلى ذلك.

فئات المعلمات	مركز التصنيع المتزامن ذو 5 محاور لمجموعة Genesis: المواصفات الرئيسية
نموذج المعدات	FH135P (النموذج التمثيلي لسلسلة مراكز المعالجة المتزامنة ذات 5 محاور)
نوع أداة الآلة	مركز التصنيع المتزامن ذو 5 محاور
الهيكل الأساسي	يضمن تصميم العمود ذو الجدار الكامل ومساحة السطح الكبيرة صلابة استثنائية
نظام المغزل	الحد الأقصى لسرعة المغزل: 24,000 دورة في الدقيقة (استنادًا إلى طراز T-500U المشابه)
رأس الطحن المتأرجح (المحور B)	محرك DD (محرك مباشر) مدمج: يتميز بسلسلة نقل الحركة الصفرية، وتصميم خالٍ من ردود الفعل العكسية؛ مجهزة بتشفير Heidenhain الدوار المطلق للتحكم الكامل في الحلقة المغلقة
وظيفة ذكية	يدعم الإدارة الذكية المستندة إلى السحابة
ميزات أداء التكلفة	معدل توطين مرتفع: تكاليف الاقتناء والصيانة أقل بكثير من تكاليف المعدات المستوردة من نفس الفئة
التطبيقات النموذجية	تصنيع دقيق متعدد الاستخدامات لأجزاء CNC عبر القطاعات الطبية المتطورة وأشباه الموصلات والبحث العلمي وغيرها من القطاعات المتقدمة
