لقد أتقن مصنع المعالجة التابع لشركة Sanluo Precision العملية فائقة الدقة لتصنيع التفريغ الكهربائي الصغير. طحن الأسلاك WEDG: يتم استخدام طحن الأسلاك EDM بسلك التنغستن بـ φ0.01mm إلى φ0.05mm لمعالجة الأقطاب الكهربائية ذات العمود الصغير بقطر φ0.02mm إلى φ0.5mm، دقة القطر ±0.001mm، الأسطوانية 0.002mm، خشونة السطح Ra 0.1μm. تفريغ الطاقة الدقيقة: طاقة النبضة الواحدة هي 10⁻⁸ إلى 10⁻¹⁰ جول، قطر نقطة التفريغ أقل من 3μm، تتم إزالة المواد على المستوى الذري، وجودة السطح جيدة. أجهزة دقيقة: دقة التغذية على مستوى النانومتر، التحكم في الفجوة التكيفية، الكشف في الوقت الحقيقي عن حالة التفريغ. درجة الحرارة والرطوبة الثابتة: درجة حرارة بيئة المعالجة هي 20±0.1 درجة مئوية، والرطوبة 50±2%، وعزل الاهتزاز النشط لضمان الاستقرار. الكشف عبر الإنترنت: قياس الليزر، مقياس تداخل الضوء الأبيض، مجهر القوة الذرية، بدقة تصل إلى مستوى النانومتر.
|
دقة الأبعاد |
التطوير التنظيمي |
بطاقة تعريف |
موانئ دبي |
جنوب غرب |
ش |
|
الوحدة: ±/مم |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
|
الدقة الهندسية |
استدارة |
المحورية |
أسطواني |
التماثل |
تركيز |
|
الوحدة: ±/مم |
0.001 |
0.002 |
0.002 |
0.002 |
0.002 |
|
القدرة الإنتاجية |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
|
دورة الإنتاج |
3-20 يوما |
3-20 يوما |
3-20 يوما |
3-20 يوما |
3-20 يوما |

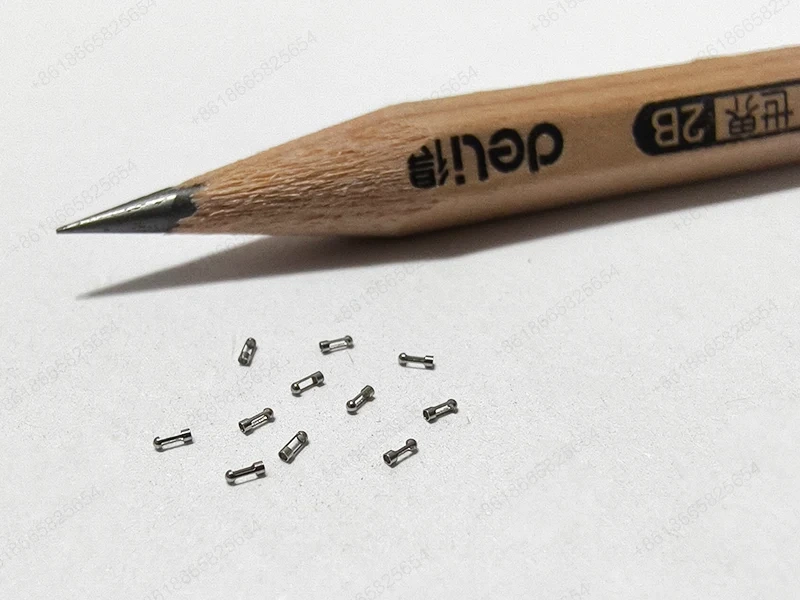

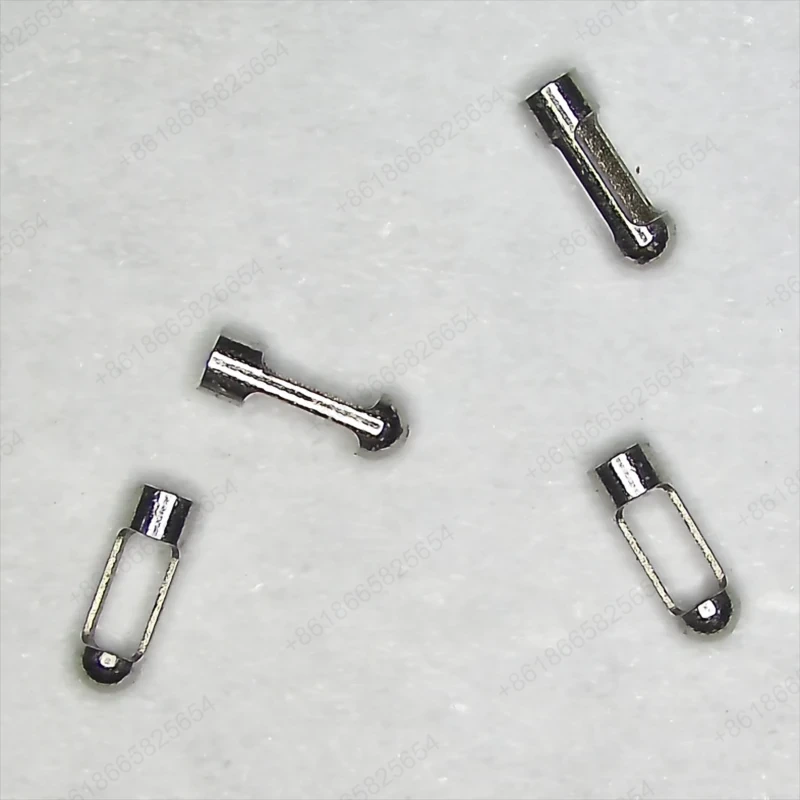

تغطي خدمات تصنيع التفريغ الكهربائي الدقيقة من Sanluo Precision العديد من الصناعات. القوالب الدقيقة: إدخالات دقيقة من القوالب البلاستيكية بحجم مميز يتراوح من 0.1 مم إلى 0.5 مم. قضبان أساسية صغيرة من قوالب تعدين المساحيق بقطر φ0.3 مم وطول 15 مم. مجال الفضاء الجوي: فتحات غشاء دقيقة لشفرات التوربينات بقطر ثقب φ0.3～0.8mm وزاوية ميل 20～30°. ألواح مسامية من فوهات الوقود بقطر ثقب يتراوح بين φ0.15 مم إلى 0.3 مم و50 إلى 100 فتحة. أسنان صغيرة من السكاكين الجراحية ذات التدخل الجراحي البسيط مع مسافة سن تبلغ 0.2 مم وارتفاع السن 0.03 مم. فتحات جانبية للقسطرة بقطر φ0.1～0.3mm وتوزيع موحد. MEMS: ميكرو عبر ثقوب من السيراميك الكهرضغطي بقطر يتراوح من φ0.05 إلى 0.2 مم. معالجة البنية المجهرية القائمة على السيليكون بحجم مميز <0.1 مم. قدمت الشركة خدمات التصنيع الدقيقة المخصصة لشركة Huawei وBYD وMurata Manufacturing وغيرها من الشركات، حيث تقوم بمعالجة 100000 جزء صغير سنويًا.
|
فئة المعلمة |
تفاصيل المعلمة |
|
نموذج المعدات |
إس إكس-100HPM |
|
تحديد المواقع الأساسية |
طحن EDM صغير ثلاثي الأبعاد عالي الدقة، معالجة دنت دقيقة |
|
عدد المحاور والسكتة الدماغية |
شوط المحور X/Y/Z/Z2: 250x150x150x150 ملم |
|
دقة المفتاح |
دقة تحديد المواقع ±2μm، الدقة 0.1μm |
|
القدرة على الآلات الدقيقة |
قادرة على معالجة أصغر الثقوب الدقيقة Φ0.01mm (10μm). |
|
معدل تغذية المغزل |
الحد الأقصى للمحور Z 650 مم/دقيقة؛ الحد الأقصى للمحور X/Y 800 مم/دقيقة |
|
المزايا الأساسية |
مجهزة بوظائف إعداد القطب الكهربائي الصغير وقياس الليزر على الإنترنت؛ يمكن استخدامها كآلة طحن CNC micro EDM |
|
تطبيقات نموذجية |
أجزاء الآلات الدقيقة للتفريغ الكهربائي، إلخ |
|
فئة المعلمة |
تفاصيل المعلمة |
|
نموذج المعدات |
المقر الرئيسي-UA40 |
|
تحديد المواقع الأساسية |
معالجة سطح المرآة للقوالب الدقيقة عالية الدقة |
|
عدد المحاور والسكتة الدماغية |
3 محاور. السكتة الدماغية X/Y/Z: 400×300×300 مم |
|
دقة المفتاح |
دقة تحديد المواقع ≥0.005 مم، خشونة السطح المثالية 0.07 ميكرومتر |
|
نبض إمدادات الطاقة |
الحد الأدنى لتيار المعالجة هو 0.1 أمبير فقط، وهو مجهز بمجموعة متنوعة من الدوائر الخاصة مثل دائرة تثبيت جهد التشغيل النهائي ودائرة التحكم منخفضة الخسارة |
|
المزايا الأساسية |
قادرة على تحقيق معالجة سطح المرآة الحقيقية. نظام CNC من نوع الناقل مع دقة تحكم تبلغ 0.01 ميكرومتر |
|
تطبيقات نموذجية |
تصنيع التفريغ الكهربائي الصغير لقوالب التعبئة والتغليف والموصلات وغيرها من المنتجات عالية الدقة |
