تحول فائق الدقة للمكونات الصغيرة

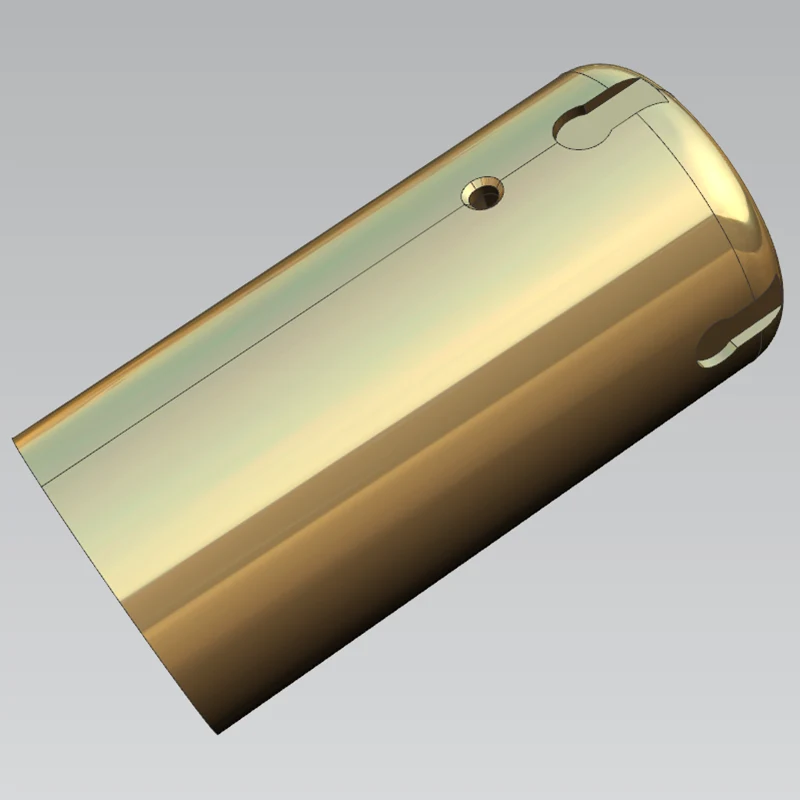

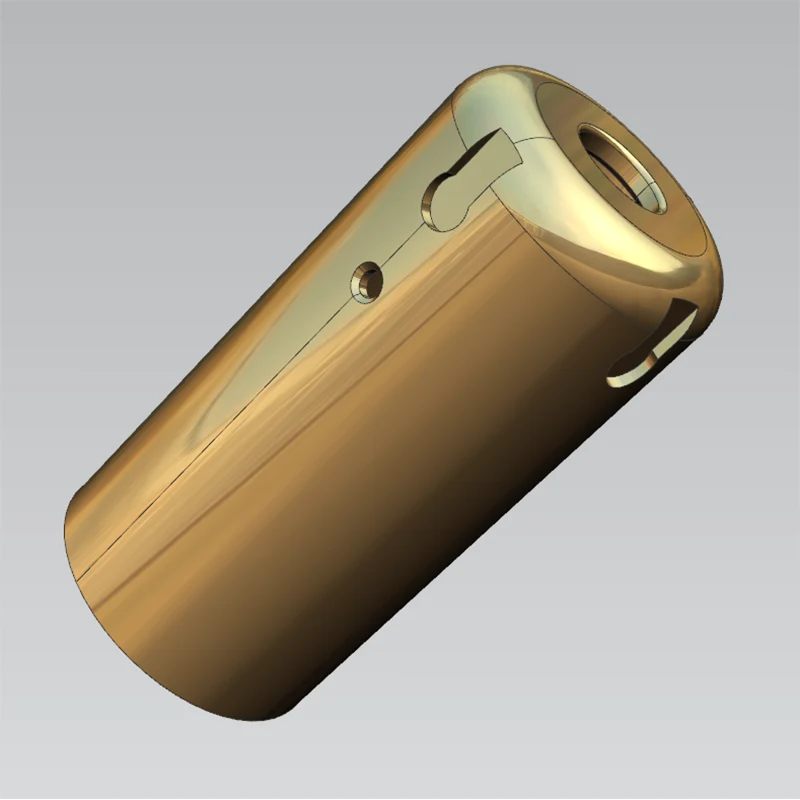

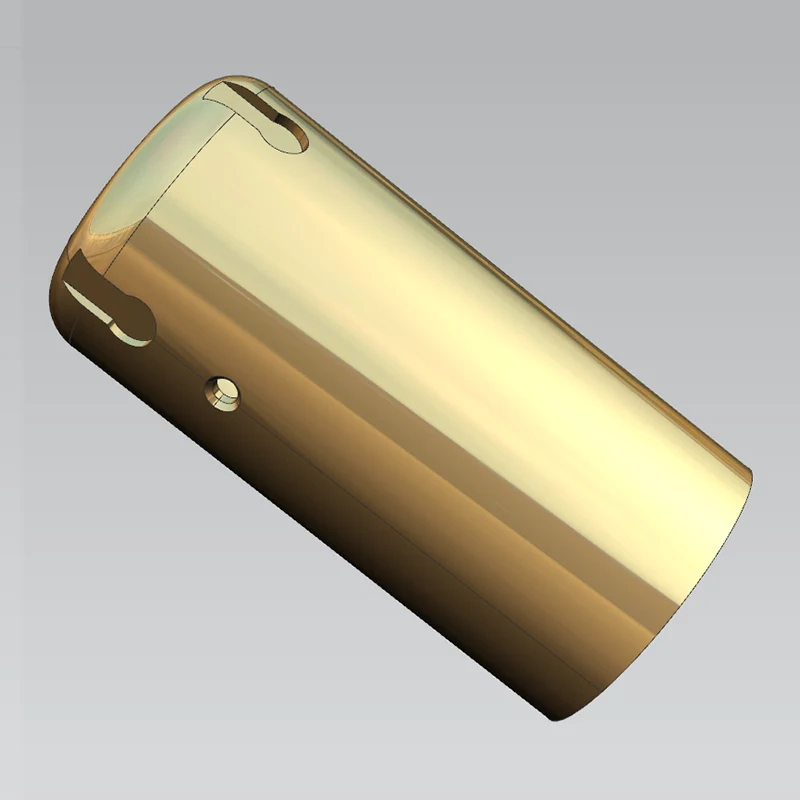

كمورد ومصنع رائد للخراطة فائقة الدقة للمكونات الدقيقة في الصين، تتخصص شركة Sanluo (Shenzhen Sanluo Precision Technology Co., Ltd.) في تصنيع الأجزاء الدورانية الصغيرة للغاية مع تفاوتات الأبعاد التي تصل إلى ±0.001 مم. تأسست منشأتنا التي تبلغ مساحتها 8000 متر مربع في عام 2007، وتضم أكثر من 130 آلة دقيقة وفريقًا يضم أكثر من 230 متخصصًا ماهرًا، مما يمكننا من التعامل مع كل شيء بدءًا من تطوير النماذج الأولية وحتى الإنتاج بكميات كبيرة من الأعمدة الدقيقة والدبابيس الدقيقة والأكمام الدقيقة وغيرها من المكونات المصغرة المحولة. لقد أكسبنا التزامنا بالتميز شراكات طويلة الأمد مع رواد الصناعة مثل Bosch، وMedtronic، وSiemens، بإنتاج سنوي يبلغ 500000 قطعة ومعدل تأهيل يصل إلى 99.9%.

قدرة الجزء الصغير

عندما يتعلق الأمر بمكونات التصنيع التي بالكاد تكون مرئية بالعين المجردة، فإن مخارط CNC العادية لا يمكنها تحقيق ذلك. تم تصميم عملية الخراطة فائقة الدقة لدينا خصيصًا للتصنيع على نطاق صغير، مما يدفع حدود ما يمكن تحقيقه ميكانيكيًا في إنتاج الأجزاء الصغيرة.

الحد الأدنى من الأبعاد التي يمكن تشكيلها

مخرطة SwissNano فائقة الدقة، المجهزة بتكوين 7 محاور ونظام التحكم Siemens 840D sl، تتعامل مع مخزون القضبان الذي يتراوح قطره من φ0.1 مم إلى φ32 مم. هذه القدرة الاستثنائية تسمح لنا بإنتاج:

1. مهاوي الدقيقة: يبدأ من قطر φ0.1 مم وبنسبة طول إلى قطر تتجاوز 20:1

2. الثقوب الدقيقة: أقطار داخلية صغيرة تصل إلى 0.1 مم مع تحكم دقيق في سمك الجدار

3. المواضيع الدقيقة: درجة دقة تصل إلى 0.05 مم في درجة الدقة 2-4

4. الأخاديد الدقيقة: الحد الأدنى للعرض 0.05 مم مع تحمل العمق ± 0.001 مم

تغطية نطاق الحجم

في حين أن تخصصنا يكمن في التصنيع على نطاق صغير، فإننا نخدم أيضًا مجموعة كاملة من احتياجات الخراطة ذات الدقة الصغيرة والمتوسطة. تعمل مخرطة CNC عالية الدقة STC-38 لدينا على توسيع قدرتنا حتى φ380 مم في القطر و1000 مم في الطول، مما يضمن أننا قادرون على استيعاب كل من المكونات الدقيقة والأجزاء الدقيقة الأكبر ضمن شراكة سلسلة توريد واحدة.

معايير الدقة

الدقة ليست مجرد كلمة طنانة بالنسبة لنا، بل هي حقيقة موثقة وقابلة للقياس. يخضع كل مكون صغير ننتجه للتحقق الصارم باستخدام معدات القياس المتقدمة، مما يضمن الامتثال لمعايير التسامح الدولية الأكثر صرامة.

التفاوتات الأبعادية والهندسية

تحقق عملية الخراطة فائقة الدقة لدينا دقة من الدرجة IT0-IT5 عبر جميع الأبعاد الحرجة. يوضح الجدول التالي إمكانيات دقة محطة العمل لدينا:

التميز في تشطيب السطح

تعد جودة السطح أمرًا بالغ الأهمية بالنسبة للمكونات الدقيقة، حيث يمكن للعيوب المجهرية أن تؤثر على الأداء الوظيفي. توفر تقنية تحويل الماس الخاصة بنا خشونة السطح من Ra0.01μm إلى Ra0.8μm، مع إمكانية تشطيب المرآة في نطاق Ra0.01-0.05μm. يقلل هذا المستوى من جودة السطح من الاحتكاك، ويحسن مقاومة التآكل، ويعزز الأداء العام للمجموعات الصغيرة الخاصة بك.

تنوع المواد

تتطلب تطبيقات المكونات الدقيقة المختلفة خصائص مادية مختلفة. نحن نعمل مع مجموعة واسعة من المواد، كل منها يتطلب أدوات متخصصة واستراتيجيات تصنيع لتحقيق أفضل النتائج.

1. المواد المعدنية: النحاس، سبائك الألومنيوم، الفولاذ المقاوم للصدأ، سبائك التيتانيوم، سبائك النحاس، الفولاذ ذو درجة الحرارة العالية، الفولاذ القالب، مسحوق الفولاذ عالي السرعة، الفولاذ الهيكلي، الفولاذ المقاوم للصدأ الخاص، الموليبدينوم، التنغستن

2. مواد هشة: السيراميك، الياقوت الأزرق، الماس، حجر الكوارتز، الزجاج البصري، فولاذ التنغستن

3. البلاستيك الهندسي: نظرة خاطفة، PEI، PAI، UPE، وغيرها من البوليمرات عالية الأداء

تتطلب كل فئة من فئات المواد معلمات قطع فريدة واختيار الأدوات واستراتيجيات التبريد. لقد قام مهندسو العمليات لدينا بتطوير بروتوكولات تصنيع متخصصة لكل نوع من المواد، مما يضمن جودة متسقة سواء كنا نقوم بتصنيع مكونات دقيقة من النحاس الناعم أو الياقوت فائق الصلابة.

تطبيقات الصناعة

تخدم الخراطة فائقة الدقة للمكونات الصغيرة مجموعة متنوعة من الصناعات التي يكون فيها التصغير والدقة أمرًا بالغ الأهمية. فيما يلي بعض مجالات التطبيق الأكثر تأثيرًا لدينا:

صناعة الأجهزة الطبية

في المجال الطبي، الدقة الدقيقة يمكن أن تعني الفرق بين الحياة والموت. نحن ننتج أنابيب دعامات بتفاوت سمك جدار يبلغ ±0.001 مم وتشطيب سطحي يبلغ Ra0.01μm، جنبًا إلى جنب مع مكونات الأدوات الجراحية وأجزاء الأجهزة القابلة للزرع وموصلات الموائع الدقيقة التي تلبي متطلبات التوافق الحيوي والدقة الأكثر صرامة.

أشباه الموصلات والبصريات

تتطلب صناعة أشباه الموصلات الدقة المطلقة على المستوى الجزئي. نقوم بتصنيع تركيبات الطلاء البصري، وظرف التفريغ، وشفرات طحن رقائق السيليكون الماسية، والدعامات المرنة التي تحافظ على ثبات الأبعاد في ظل الظروف الحرارية والميكانيكية القاسية.

الأدوات الدقيقة

بدءًا من خيوط المغزل بالميكرومتر التي تحقق دقة من الدرجة الثانية مع خطأ في درجة الخطأ يبلغ ±0.0002 مم فقط لمشاهدة مكونات الحركة وأجزاء الأدوات العلمية، تتيح إمكانات الدوران الدقيقة لدينا إنشاء أدوات تقيس العالم وتتعامل معه بمقاييس كان يُعتقد في السابق أنها مستحيلة.

السيارات والفضاء

صمامات إبرة حاقن الوقود بدرجة IT3 مع تفاوت ±0.0005 مم وسطح Ra0.02μm؛ أعمدة توربينات الفضاء الجوي ذات استدارة 0.0003 مم ومحورية 0.0005 مم - هذه هي أنواع المكونات المهمة التي نقدمها بتناسق لا يتزعزع.

ضمان الجودة

الجودة جزء لا يتجزأ من كل مرحلة من مراحل عملية التصنيع لدينا، بدءًا من فحص المواد الواردة وحتى التحقق النهائي من الصادرات. يضمن نظام إدارة الجودة المعتمد ISO9001:2008 وISO14001:2004 أن كل مكون صغير يلبي المواصفات الخاصة بك أو يتجاوزها.

البنية التحتية للتفتيش

مع أكثر من 320 وحدة من معدات الفحص وفريق متخصص مكون من 16 متخصصًا في الجودة، بما في ذلك متخصصو QE وIQC وIPQC وOQC، فإننا لا نترك شيئًا للصدفة. تشمل ترسانة التفتيش لدينا ما يلي:

● CMM (آلات قياس الإحداثيات): فحص 100% للأبعاد الحرجة

● اختبار الاستدارة: قياس الهندسة الدائرية بدقة دون الميكرون

● مقاييس الخشونة: التحقق من تشطيب السطح على مستوى النانومتر

● محللي الصور: قياس عدم الاتصال للميزات الدقيقة

● مجاهر عالية الطاقة: الفحص البصري لسلامة السطح

مراقبة العمليات الإحصائية

نحن نطبق SPC (التحكم الإحصائي في العمليات) طوال عملية الإنتاج، مع الحفاظ على CPK (مؤشر قدرة العملية) بقيمة ≥2.0 للخصائص المهمة. وهذا يعني أن عمليتنا قادرة إحصائيًا على إنتاج أجزاء ضمن حدود المواصفات، مع عدم وجود أي عيوب تقريبًا على مدار ملايين الدورات. يضمن نظام إدارة الأدوات الماسية الخاص بنا، مع التحكم في نصف قطر الطرف من 0.01 إلى 0.1 مم وتعويض التآكل بمقدار ±0.0001 مم، أداءً متسقًا للأداة عبر عملية الإنتاج بأكملها.

محفظة المعدات

إن استثمارنا في الآلات المتطورة هو أساس قدرتنا على التصنيع الدقيق. هناك منصتان رئيسيتان ترتكزان على قدرتنا الإنتاجية:

التعليمات

س: ما هو أصغر قطر يمكنك تحويله للمكونات الدقيقة؟

ج: يمكن لمخرطتنا فائقة الدقة SwissNano أن تقوم بتصنيع المكونات الدقيقة التي يبدأ قطرها من φ0.1 مم. نحن ننتج بانتظام أعمدة دقيقة ودبابيس وأكمام بهذا المقياس بدقة ثابتة تبلغ ±0.001 مم وسطح نهائي ناعم مثل Ra0.01μm.

س: هل يمكنك تقديم عينات قبل الإنتاج الضخم؟

ج: نعم، نحن نقدم عينة الإنتاج لأغراض التقييم. يتم تطبيق رسوم العينة بناءً على مدى تعقيد المكون الصغير والمادة المستخدمة فيه. تتراوح مهلة العينة النموذجية من 3 إلى 15 يومًا اعتمادًا على مدى تعقيد الجزء وتوافر المواد.

س: ما هو الحد الأدنى لكمية الطلب (موك)؟

ج: لدينا موك هو قطعة واحدة فقط. نحن ندعم كل شيء بدءًا من تطوير نموذج أولي فردي وحتى عمليات الإنتاج بكميات كبيرة تصل إلى 999,999 قطعة، مما يوفر نفس المستوى من الدقة والجودة بغض النظر عن حجم الطلب.

س: كيف يمكنك ضمان جودة المكونات الدقيقة التي يصعب فحصها؟

ج: نحن نستخدم أكثر من 320 وحدة من معدات الفحص بما في ذلك أجهزة CMM، وأجهزة اختبار الاستدارة، وأجهزة قياس الخشونة، وأجهزة تحليل الصور، والمجاهر عالية الطاقة. يقوم متخصصو الجودة البالغ عددهم 16 بإجراء فحص بنسبة 100% للأبعاد الحرجة، ونحافظ على SPC مع CPK ≥ 2.0 للخصائص الرئيسية.

س: ما هي المواد التي يمكنك تصنيعها للتحول الجزئي؟

ج: نحن نعمل مع مجموعة شاملة من المواد بما في ذلك المعادن (النحاس والألومنيوم والفولاذ المقاوم للصدأ والتيتانيوم وسبائك النحاس) والمواد الهشة (السيراميك والياقوت والزجاج البصري) والبلاستيك الهندسي (PEEK وPEI وPAI وUPE). تحتوي كل مادة على بروتوكولات تصنيع متخصصة تم تطويرها بواسطة مهندسي العمليات لدينا.

س: ما هي مدة دورة الإنتاج النموذجية؟

ج: تتراوح دورات الإنتاج من 3 إلى 20 يومًا اعتمادًا على تعقيد الجزء والمواد وكمية الطلب. يمكن إكمال الأعمدة الدقيقة البسيطة في المواد القياسية في أقل من 3 أيام، بينما قد تتطلب المكونات المعقدة متعددة الميزات ذات المواد الخاصة ما يصل إلى 20 يومًا أو أكثر لعمليات الإنتاج الكاملة.

س: هل أنت شركة تجارية أو منتج مباشر؟

ج: نحن مصنع التصنيع المباشر. تعمل شركة Shenzhen Sanluo Precision Technology Co., Ltd. منذ عام 2007 بمنشأتنا الخاصة التي تبلغ مساحتها 8000 متر مربع في منطقة Guangming، Shenzhen، وتوظف أكثر من 230 موظفًا وتقوم بتشغيل أكثر من 130 آلة إنتاج.
