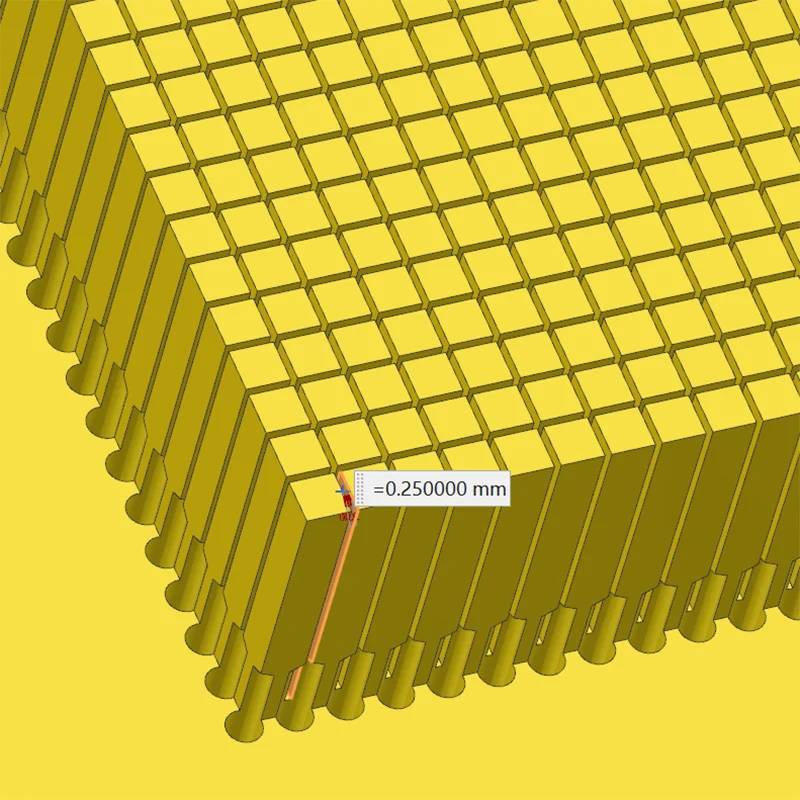

باعتبارها شركة متخصصة في تصنيع آلات التفريغ الكهربائي للأسلاك، فإن شركة Sanluo Precision لديها رقابة صارمة على الجودة. يتم استخدام برنامج CAD/CAM لمحاكاة وإنشاء مسارات القطع، وتصحيح فجوة تفريغ سلك القطب الكهربائي تلقائيًا. يركز القطع الخام على الكفاءة، مع التيار العالي للقطع السريع، ويتطلب القطع النهائي تيارًا منخفضًا لضمان الدقة وخشونة السطح.
|
دقة الأبعاد |
ل (س) |
ث(ص) |
ح (ض) |
ش |
جنوب غرب |
|
الوحدة: ±/مم |
0.001 |
0.001 |
0.001 |
0.001 |
0.002 |
|
الدقة الهندسية |
التسطيح |
التوازي |
عمودية |
خشونة |
التماثل |
|
الوحدة: ±/مم |
0.001 |
0.002 |
0.002 |
Ra0.2 |
0.002 |
|
القدرة الإنتاجية |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
|
دورة الإنتاج |
3-20 يوما |
3-20 يوما |
3-20 يوما |
3-20 يوما |
3-20 يوما |
تستخدم ماكينة تفريغ الأسلاك الكهربائية المستخدمة في مصنع المعالجة التابع لشركة Sanluo Precision سلكًا معدنيًا متحركًا كقطب كهربائي للأداة وقطعة العمل كقطب كهربائي آخر. هناك فجوة بين القطبين، ويحدث تفريغ الشرارة تحت تأثير مصدر طاقة النبض للقطع بسبب التآكل الكهربائي. مبدأ المعالجة هو أن السلك المعدني يتحرك بسرعة 80 ~ 200 م / دقيقة، وفجوة التفريغ هي 0.01 ~ 0.02 مم، وطاقة النبض المفردة صغيرة جدًا ولكن التردد مرتفع جدًا، وعشرات الآلاف من التفريغ في الثانية، مما يؤدي إلى تآكل المواد بشكل مستمر لتشكيل طبقات القطع.
تنقسم معدات الأسلاك EDM إلى معدات قطع الأسلاك منخفضة السرعة وفقًا لدقة المعالجة والكفاءة، مع دقة معالجة تتراوح من ±0.002 مم إلى ±0.003 مم، وخشونة السطح Ra0.2μm إلى 0.4μm، وسمك القطع ≥400 مم، والقطع المستدق ±30 درجة. تتراوح دقة معالجة EDM ذات السرعة المتوسطة بين ±0.005～0.008mm، وخشونة السطح Ra0.8～1.6μm، وسمك المعالجة لا يتجاوز 500mm، والسعر المنخفض. دقة معالجة EDM عالية السرعة لقطع الأسلاك هي ±0.015mm～0.02mm، خشونة السطح Ra2.5μm～3.2μm، سمك القطع ≥600mm، الكفاءة العالية. تشتمل مواد سلك القطب على الأسلاك النحاسية وأسلاك الموليبدينوم والأسلاك المجلفنة بقطر من 0.1 مم إلى 0.25 مم. نحن نختار معدات تصنيع التفريغ الكهربائي للأسلاك المعقولة من خلال الموازنة الشاملة بين دقة الأجزاء وكفاءة المعالجة.
يتم اعتماد طرق قطع متعددة: القطع الخام، القطع شبه النهائي، القطع النهائي، التشذيب الدقيق، الوصول تدريجيًا إلى دقة الرسم. تم تجهيز المعدات بالفحص عبر الإنترنت، باستخدام مسبار الليزر للكشف عن الأبعاد والبدل الصحيح وفقدان الأسلاك. بعد معالجة الأسلاك EDM، يتم استخدام أداة قياس الصورة لقياس دقة المظهر الجانبي، ويتم استخدام مقياس الخشونة للكشف عن جودة السطح.
الميزات الأساسية: سلك EDM فائق الدقة، مناسب للأجزاء الدقيقة الصغيرة (مثل أجزاء الساعة والمكونات البصرية).
|
فئة |
حدود |
|
المواصفات الميكانيكية |
- شوط طاولة العمل (X×Y): 500×400 مم - شوط المحور Z: 310 مم - الحد الأقصى. وزن قطعة العمل: 800 كجم - قطر سلك القطب الكهربائي: 0.07-0.3 مم (قياسي 0.20 مم) - حجم طاولة العمل: 850 × 730 مم |
|
أداء المعالجة |
- الأعلى. كفاءة القطع: 250 مم²/دقيقة - أفضل خشونة للسطح: Ra<0.1μm - سرعة انتقال السلك: <15 م/دقيقة - الحد الأقصى. استدقاق القطع: ±10°/300 مم (اختياري ±45°/40 مم) |
|
مؤشر الدقة |
- دقة معالجة الملعب: ± 1μm - دقة تحديد المواقع المتكررة: ± 0.001 مم - دقة الاستدارة: 0.76 ميكرومتر (معالجة دائرة كاملة) |
|
وظيفة الأتمتة |
- جهاز خيوط الأسلاك الأوتوماتيكي AWF-4: يدعم سلكًا رفيعًا بسمك 0.07 مم - سكة توجيه + موضع لولبي مزدوج: تحسين الاحتفاظ بالدقة - يدعم تصنيعًا مستدقًا كبيرًا بزاوية 45 درجة (اختياري) |
|
آحرون |
- نظام التحكم: سلسلة FANUC 31i-WB - سعة خزان السوائل العاملة: 550 لتر - دقة الترشيح: 3 ميكرومتر (مرشحان ورقيان) |
|
التطبيقات النموذجية |
قطع غيار الآلات التفريغ الكهربائي الدقة ، إلخ |
|
المعلمة |
تحديد |
|
السكتة الدماغية (X×Y×Z) |
400 × 300 × 305 مم (مواصفات ارتفاع العمود 420 مم) |
|
ضربة محور U/V |
±120×±120 ملم |
|
الأعلى. حجم الشغل / الوزن |
640 × 540 × 305 ملم / 500 كجم |
|
حجم المنضدة |
640 × 540 مم (قرص التبريد "المربع" المدمج) |
|
الأعلى. دقة الآلات |
دقة الزاوية ±1μm، دقة الاستدارة أقل من 2μm |
|
أفضل خشونة السطح |
Ra0.03μm/Rz0.4μm (مصدر طاقة رقمي-FS، مادة فائقة الصلابة t10mm) |
|
الأعلى. كفاءة القطع |
350 مم²/دقيقة |
|
قطر سلك القطب |
0.1 ~ 0.3 مم (قياسي)، سلك اختياري فائق الدقة 0.05 مم |
|
نظام القيادة |
محرك خطي من نوع محور XYUV + نظام قيادة كهروضوئي |
|
التكنولوجيا الخاصة |
تعويض مصفوفة تسع شبكات، وتحكم ADVANCE PLUS، ونظام D-CUBES IoT |
|
التطبيقات النموذجية |
أجزاء EDM للأسلاك الدقيقة، إلخ |
