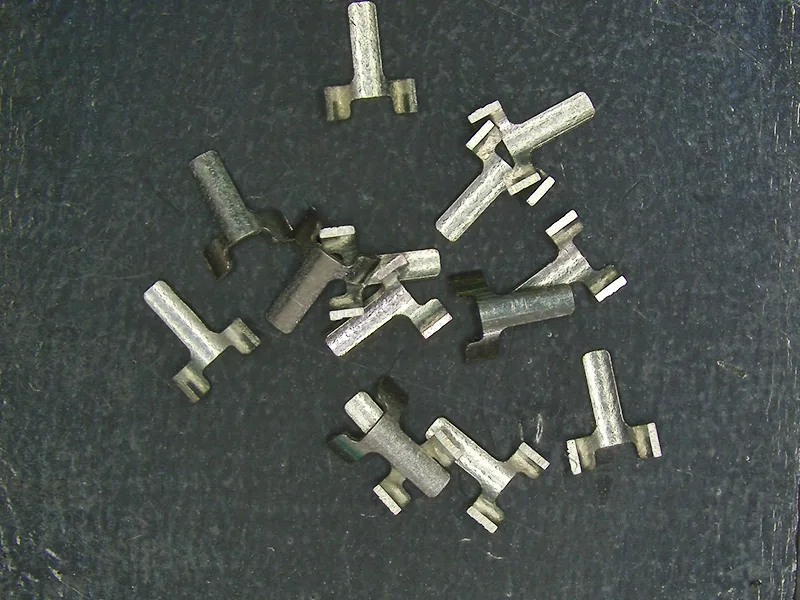

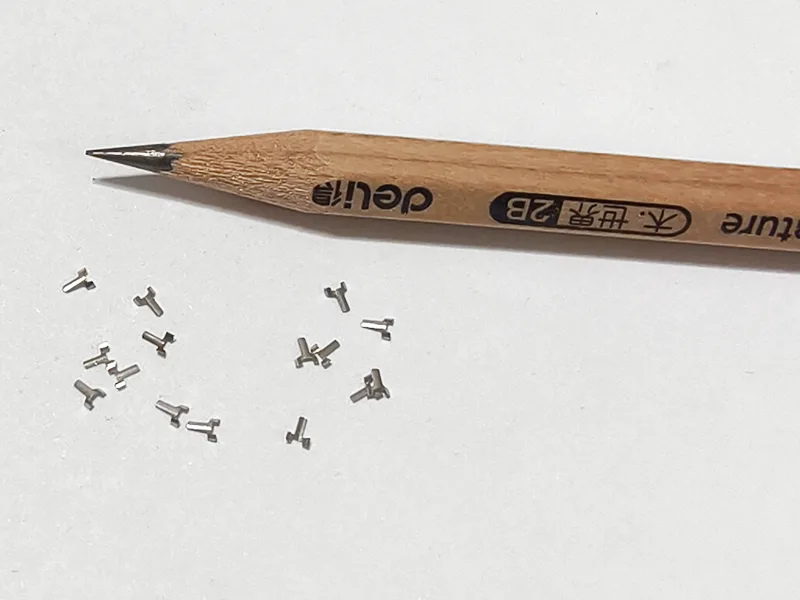

تستخدم تقنية القطع بالليزر الدقيقة التي يعتمدها مصنع المعالجة Sanluo Precision أشعة ليزر عالية الطاقة لقطع الأجزاء الصغيرة. مبدأ القطع: يقوم شعاع الليزر المركز بالمسح على طول مسار محدد، مما يؤدي إلى إذابة وتبخير المادة على الفور لتشكيل طبقات القطع. المعالجة بدون تلامس: لا يوجد أي اتصال مادي لليزر بقطعة العمل ولا يسبب أي ضغط ميكانيكي، وهو مناسب للمواد الهشة والأجزاء ذات الجدران الرقيقة. المنطقة المتأثرة بالحرارة: <20 ميكرومتر، مع الحد الأدنى من تشوه المواد، ينطبق على المواد الحساسة للحرارة.
|
دقة الأبعاد |
التطوير التنظيمي |
بطاقة تعريف |
تي (ج) |
موانئ دبي |
R |
|
الوحدة: ±/مم |
0.002 |
0.002 |
0.002 |
0.002 |
0.002 |
|
الدقة الهندسية |
استدارة |
المحورية |
استقامة |
أسطواني |
التسامح الشخصي |
|
الوحدة: ±/مم |
0.002 |
0.005 |
0.002 |
0.008 |
0.002 |
|
القدرة الإنتاجية |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
|
دورة الإنتاج |
3-20 يوما |
3-20 يوما |
3-20 يوما |
3-20 يوما |
3-20 يوما |
باعتبارها شركة متخصصة في تصنيع القطع بالليزر الدقيق، فقد قامت شركة Sanluo Precision بتحسين وتحسين تقنيات المعالجة الخاصة بها. يتم استخدام النيتروجين كغاز وقائي لمنع الأكسدة، مما يضمن حواف القطع المسطحة والناعمة؛ يتم استخدام الأكسجين لدعم الاحتراق لتسريع سرعة القطع؛ الهواء المضغوط هو خيار اقتصادي وعملي. يتم اعتماد القطع متعدد التمريرات: القطع الخشن للاختراق السريع، والقطع النهائي لضمان الدقة وتحسين جودة السطح. التعرف على ملف التعريف: يقوم تحديد الموقع البصري CCD تلقائيًا بتحديد موضع قطعة العمل وتعويض الانحرافات بدقة تبلغ ±2μm. نحن نقدم قطعًا خاصًا لصفائح الفولاذ الزنبركية، والقطع بالليزر للدعامات التاجية للزرعات الطبية (جدار الأنبوب 50～100μm، عرض الأخدود 30～80μm، بدون نتوءات)، والقطع بالليزر لأسلاك توجيه سبائك النيكل والتيتانيوم. بالنسبة لصناعة الطيران والفضاء، فإننا نحقق قطع الألواح الرقيقة من سبائك التيتانيوم (سمك 0.1 - 1 مم) مع حواف القطع العمودية بدون خبث، وكذلك قطع هيكل قرص العسل. قدمت شركة Sanluo Precision خدمات تصنيع شعاع الليزر المخصصة للمؤسسات مثل Foxconn وBYD وMicroPort Medical وAVIC، حيث تقوم بمعالجة 2 مليون قطعة سنويًا بجودة مستقرة والتسليم في الوقت المحدد.
|
فئة المعلمة |
تفاصيل المعلمة |
|
تكوين النظام |
مزيج من GFF2101F (رأس القطع بالليزر ثلاثي الأبعاد ذو التركيز التلقائي) وGF102 (النظام الفرعي لاستكمال الكفاف الصغير الآلي) |
|
تحديد المواقع الأساسية |
للحصول على قطع عالي الدقة للخطوط الصغيرة ثلاثية الأبعاد، مثل الأجزاء الصغيرة من الأجهزة القابلة للزرع مثل أجهزة تنظيم ضربات القلب |
|
رقم المحور |
نظام روبوت متعدد المحاور (متكامل مع رأس قطع ثلاثي المحاور) |
|
التركيز على الأداء |
نطاق التركيز التلقائي GF101F -5 مم ~ +5 مم، دقة التركيز 0.05 مم |
|
دقة القطع |
يتيح هذا المزيج قطع كفاف عالي الدقة (على سبيل المثال، دقة تصل إلى ±0.003 مم عند قطع دائرة قطرها 1 مم) |
|
دقة النظام الفرعي |
GF102 تكرار دقة تحديد المواقع ±0.0005 مم، دقة تحديد المواقع ±0.001 مم |
|
المزايا الأساسية |
يوفر تكامل الروبوت حرية حركة عالية للغاية (مناسب لمعالجة المسارات ثلاثية الأبعاد المعقدة)؛ تتكيف وظيفة التركيز التلقائي مع معالجة المواد ذات السماكات المختلفة |
|
تطبيق نموذجي |
مكونات القطع الدقيقة بالليزر، وما إلى ذلك. |
|
فئة المعلمة |
تفاصيل المعلمة |
|
نموذج المعدات |
YAC-FSLC300 آلة القطع بالليزر الفيمتو ثانية فائقة السرعة |
|
تحديد المواقع الأساسية |

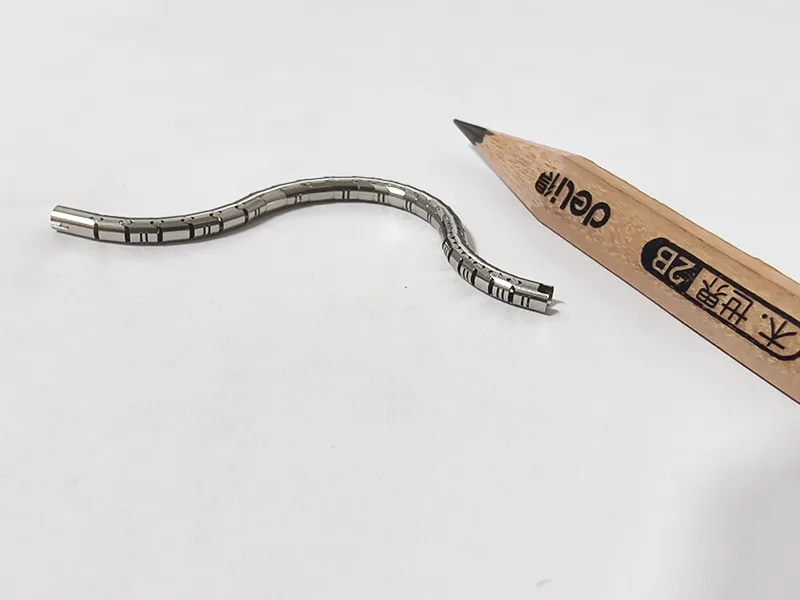

متخصص في المعالجة الدقيقة بالليزر للأنابيب الدقيقة ذات الجدران الرقيقة مثل الدعامات الطبية |
|
رقم المحور |
حركة ذات 4 محاور: المحور السيني (الخطي)، المحور Z (الخطي)، المحور θ (الدوار) |
|
دقة المفتاح |
عرض الشق المقطوع: 15-25 ميكرومتر؛ دقة تحديد موضع المحور السيني: ±0.1 ميكرومتر؛ دقة تحديد موضع تكرار المحور X: ±0.2 ميكرومتر |
|
نظام الحركة |
الحد الأقصى لسرعة تشغيل المحور X 500 مم/ثانية |
|
القدرة على التكيف المادي |
يدعم 316L، الننتول (Ni-Ti)، L605، المعادن القابلة للتحلل (Mg، Zn) ومواد البوليمر (PLA، PLLA)، إلخ. |
|
الليزر |
ليزر الفيمتو ثانية، الأشعة تحت الحمراء الاختيارية (1030-1070 نانومتر) أو الضوء الأخضر (532 نانومتر)، مع طاقة اختيارية تبلغ 10 وات/16 وات/20 وات |
|
تطبيق نموذجي |
مكونات القطع بالليزر الدقيقة الدقيقة، إلخ. |
