يمكن أن يفي أحد المكونات بأبعاد الرسم الخاصة به ويظل يفشل في برنامج التطوير. قد ينبثق أنبوب رفيع للأداة بعد تحريره من الجهاز. قد يحمل الممر المحفور نتوءًا في مسار سائل. قد يبدو الخيط اللولبي العظمي مقبولاً حتى يتم التحقق من سلوك التزاوج. هذه ليست تفاصيل بسيطة عن أرضية المتجر؛ إنها مخاطر يمكن أن تجبر على إعادة التصميم، أو تأخير التحقق، أو جعل نتائج النموذج الأولي مستحيلة التكرار.
الإجابة المختصرة هي أن التصنيع الدقيق للأجهزة الطبية يقلل من المخاطر عن طريق تحديد الميزة الأكثر احتمالية للفشل، واختيار عملية حول هذا الخطر، وتحديد أدلة الفحص قبل قطع الأجزاء. إن التفاوتات الصارمة مهمة، ولكنها ليست سوى جزء واحد من القرار.
غالبًا ما يبدأ المشترون محادثة مع الموردين باستخدام وسيلة شرح للتسامح. وهذا أمر مفهوم، لكنه يمكن أن يخفي السؤال الحقيقي: ما الذي يمكن أن يجعل هذا الجزء غير قابل للاستخدام حتى لو كانت بعض الأبعاد المقاسة موجودة في النطاق؟ بالنسبة للأداة الجراحية، قد يكون ذلك نتوءًا أو سطحًا خشنًا منزلقًا أو فقدانًا للاستقامة. بالنسبة لمكون الزرع، قد يكون القلق هو العلاقة بين الخيوط والسطح المحيطي وميزة التزاوج المهمة.
جيدخدمات الآلات الدقيقة للأجهزة الطبيةالعمل إلى الوراء من تلك المخاطر الوظيفية. يجب أن يجيب تسلسل المعالجة ونهج العمل وخطوات التشطيب وخطة الفحص على نفس السؤال. وهذا يحول عملية التطوير من "هل تستطيع الآلة أن تصنعها؟" إلى "هل يمكن للعملية الحفاظ بشكل متكرر على الميزة التي تجعل الجهاز يعمل؟"
يمنع هذا النهج أيضًا حدوث خطأ شائع في النموذج الأولي: الموافقة على جزء لمرة واحدة يتم إنتاجه من خلال التدخل اليدوي المفرط، ثم اكتشاف أن النتيجة نفسها لا يمكن الاحتفاظ بها مع ارتفاع الكميات. إن العملية الممكنة ليست بالضرورة هي الأسرع، كما أن أقل سعر للوحدة ليس بالضرورة أقل تكلفة للبرنامج.
يحتوي كل رسم على بعض الميزات التي تزيد من مخاطر التصنيع. العثور عليها قبل طلب عروض الأسعار. اسأل عن البعد الذي يعتبر مرجعًا حرجًا، وأي سطح يتفاعل مع جزء أو نسيج آخر، حيث تكون المادة أقل دعمًا، وما هي الميزة التي لا يمكن إعادة صياغتها بعد عملية لاحقة. يجب أن تؤثر هذه الإجابات على ورقة المسار أكثر من إجمالي عدد الأبعاد الموجودة على الطباعة.
تعتبر الأشكال الهندسية النحيلة عرضة للخطر لأن أحمال القطع والحرارة وقوة التثبيت والضغط المتبقي يمكن أن تحرك الجزء. قد لا تظهر المشكلة حتى يتم فك المكون. يمكن أن يصبح الأنبوب بيضاويًا. يمكن أن ينحرف الجدار الضيق أثناء التشطيب؛ يمكن أن يفقد العمود المتحول الطويل التركيز بالنسبة إلى الميزات التي تم إجراؤها في إعداد آخر.
إن اختيارات العملية مثل إزالة المواد على مراحل، والدعم بالقرب من منطقة القطع، والتثبيت المخطط بعناية، وعمليات التشطيب بعد التخشين يمكن أن تقلل من هذا التعرض. المقايضة حقيقية: يمكن أن تؤدي الإعدادات الإضافية والمعالجة المتعمدة إلى زيادة المهلة الزمنية. ومع ذلك، فإن هذا عادةً ما يكون أقل تكلفة من مطاردة هندسة غير مستقرة من خلال الفرز بالفحص. للأجزاء الصغيرة والمدورة،الآلات السويسريةمفيد بشكل خاص لأن جلبة التوجيه تدعم المخزون بالقرب من الأداة، مما يساعد على التحكم في الانحراف في الميزات الطويلة ذات القطر الصغير. ومع ذلك، فهي ليست إجابة تلقائية. لا تزال هندسة الأجزاء وشكل المادة ومتطلبات السطح والعمليات النهائية تحدد ما إذا كان هذا هو الطريق الصحيح.
تخلق الثقوب الصغيرة والفتحات والأجزاء السفلية والتفاصيل الداخلية الدقيقة فئة مختلفة من المخاطر. كسر الأداة واضح. غالبًا ما يكون تكوين الأزيز والممرات المسدودة والحواف التالفة والقياس غير المؤكد أكثر تكلفة لأنها يمكن أن تظل مخفية حتى التجميع أو الاختبار الوظيفي.
يمكن النظر في الآلات الدقيقة، أو المعالجة بأشعة الليزر، أو EDM، أو مجموعة من الطرق بناءً على هندسة الميزات واستجابة المواد. المفتاح ليس مجرد تحقيق فتحة بالحجم المطلوب. أنت بحاجة إلى اتفاق بشأن حالة الحافة المقبولة، وطريقة التحكم في النتوءات، والوصول للتنظيف، وكيفية التحقق من الميزة. إذا لم يتمكن المفتش من تقييم الميزة بشكل موثوق، فإن متطلبات الرسم غير مكتملة.
التصنيع باستخدام الحاسب الآلي الطبي ليس عملية واحدة. يفضل الدوران الأجزاء الدورانية ويمكن أن ينشئ علاقات محورية مهمة. يتعامل الطحن مع الأشكال المنشورية والجيوب والمسطحات والمقاطع الخارجية المعقدة. قد تكون هناك حاجة إلى الطحن عندما تكون حالة السطح أو الاستدارة أو التحكم في القطر أمرًا أساسيًا للعمل. يناسب الطحن غير المركزي بعض الأشكال الأسطوانية الصغيرة ولكنه يتطلب هندسة جزئية يمكن دعمها والتحكم فيها خلال العملية.
يمكن لـ EDM معالجة الميزات الداخلية أو الدقيقة الصعبة بدون قوى القطع التقليدية، بينما يمكن أن تكون المعالجة بالليزر مفيدة لبعض التطبيقات ذات الميزات الصغيرة. يترك كل خيار أسئلته الخاصة حول الأسطح المتأثرة وجودة الحافة وإمكانية الوصول والفحص. يجب على المشترين مقاومة تحديد العملية قبل الأوان ما لم تكن العملية نفسها قيد تصميم تم التحقق من صحته. اذكر الوظيفة المطلوبة وحالة الميزة أولاً؛ ثم مطالبة المورد بشرح الطريقة المقترحة وحدودها المعروفة.
تسرد شركة Sanluo Precision عمليات الخراطة، والطحن، والتصنيع الدقيق، والتصنيع باستخدام شعاع الليزر، والتنظيم الإداري (EDM)، والعديد من طرق الطحن من بين منتجاتها.قدرات التصنيع باستخدام الحاسب الآلي الطبية. يكون هذا النطاق أكثر أهمية عندما يكون للمكون مخاطر متنافسة - على سبيل المثال، جسم صغير مقلوب به فتحة متقاطعة دقيقة وسطح يحتاج إلى تحسين نهائي. قد لا تكون عملية واحدة هي أفضل إجابة.
تجميع جميع الأجزاء الطبية تحت فئة "الدقة العالية" يؤدي إلى اتخاذ قرارات شراء سيئة. يجب أن تكون وظيفة الجهاز هي الدافع وراء مراجعة الجدوى.

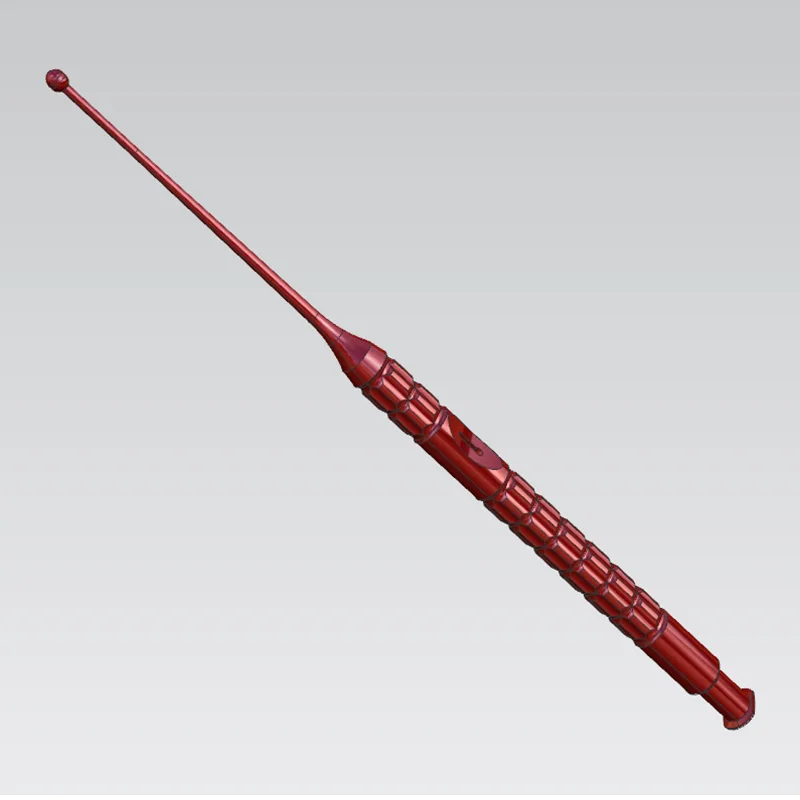

عادةً ما تجمع مكونات الأدوات ذات الحد الأدنى من التدخل الجراحي بين أغلفة العمل الضيقة والأعمدة الطويلة والواجهات المتحركة والتفاصيل الوظيفية الصغيرة. يمكن أن يؤدي السطح الذي يسحب، أو الحافة الحادة التي تلتصق، أو الثقب في غير مكانه قليلاً إلى تغيير إحساس التشغيل أو التداخل مع التجميع. وبالتالي فإن متطلبات السطح تحتاج إلى سياق. "السلس" ليس تعليمات تصنيع قابلة للاستخدام؛ تحديد حالة الاتصال واتجاه الحركة ومخاوف التنظيف وطريقة القبول.
اسأل كيف سيحافظ المورد على علاقات الميزات بعد عمليات الإعداد المتعددة وكيف ستتم إدارة النتوءات عند التقاطعات. هذه أسئلة عملية وليست أوراقية.
غالبًا ما تركز معالجة مكونات الغرسات الطبية على الخيوط، وهندسة التزاوج، والأشكال المحددة، وحالة السطح. بالنسبة لتصنيع براغي العظام الطبية، فإن شكل الخيط ليس سوى جزء من المراجعة؛ تستحق العلاقة بين ميزة محرك الأقراص والساق والخيط وأي واجهة مرتبطة بها اهتمامًا متساويًا. قد تؤدي دبابيس الأسنان إلى التعامل مع القطر الصغير ومخاوف التركيز. يمكن للمكونات التشخيصية عالية الدقة أن تقدم متطلبات بصرية أو سائلة أو واجهة استشعار تجعل الممرات الصغيرة والعيوب السطحية ذات أهمية.
تصف شركة Sanluo Precision العمل الذي يتضمن المفاصل الاصطناعية، وأجزاء تثبيت العمود الفقري، ومسامير العظام، ودبابيس الأسنان، وأدوات التدخل الجراحي البسيط، ومعدات التشخيص. لا ينبغي أن يحل هذا الاتساع محل المراجعة الخاصة بجزء محدد. إنه سبب لطرح أسئلة مستنيرة في وقت مبكر، وخاصة بالنسبة لأعمال الآلات الدقيقة الطبيةتنطوي على جدران رقيقة، أو قضبان ذات قطر صغير، أو ثقوب صغيرة.
وينبغي التخطيط للتفتيش مع العملية، وليس إضافته بعد وصول المادة الأولى. تحتاج الأبعاد الحرجة إلى بيانات مرجعية محددة، وطريقة قياس مناسبة للميزة، وسجل واضح لما سيتم الإبلاغ عنه. يستحق التحقق السطحي نفس الانضباط. قد لا يجيب الفحص البصري وحده على ما إذا كان السطح يدعم متطلبات الحركة أو الملاءمة أو النظافة المقصودة.
كما لا يوجد بديل للمراجعة الهندسية مع شخص يستطيع تحدي الرسم. تتضمن الأسئلة المفيدة ما يلي: هل يمكن الوصول إلى هذه الميزة باستخدام الأداة المقترحة؟ ماذا يحدث للجزء بعد خروجه من التركيب؟ ما الميزة التي يجب إجراؤها أولاً للحفاظ على مخطط المسند؟ هل التسامح المطلوب ضروري للوظيفة أم أنه تم ترحيله من مفهوم مبكر؟
إن المورد الذي يقبل الملف فقط ويعد بالامتثال لم يقلل كثيرًا من المخاطر. تريد تعليقات على قابلية التصنيع، والوصول إلى الفحص، والتسلسل، والمناطق التي يترك فيها التصميم مجالًا للتفسير.
