مكونات آلية دقيقة

التفكير التصميمي المنهجي

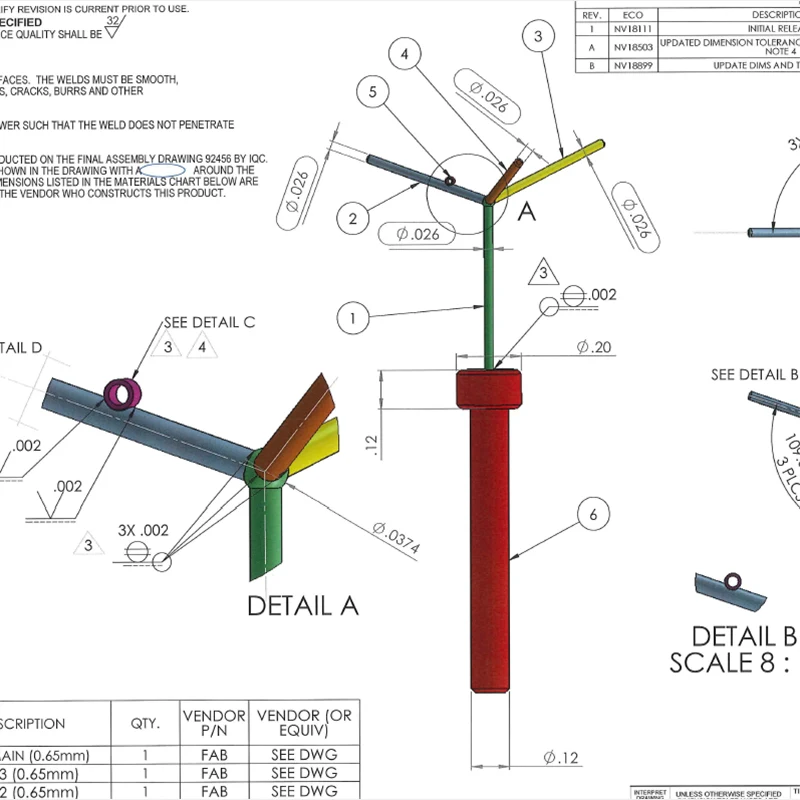

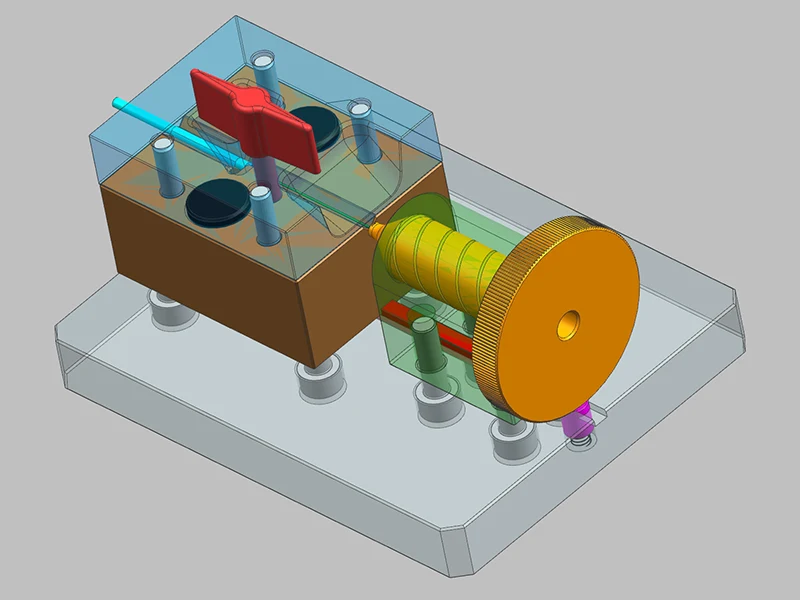

قبل تصنيع المكونات الآلية الدقيقة، يستخدم مصنع المعالجة التابع لشركة Sanluo Precision برنامج SolidWorks أو CATIA لإكمال محاكاة التجميع ثلاثية الأبعاد وتحديد المشكلات المحتملة مثل التداخل والتخليص والضغط مقدمًا. تم اعتماد نظام معالجة المسند الموحد لتزاوج الأسطح وفتحات تحديد المواقع ومستويات المسند لضمان الدقة الموضعية. بالنسبة لتزاوج الأجزاء، يتم استخدام طريقة التجميع الانتقائي (التزاوج وفقًا للأبعاد الفعلية) أو طريقة المعالجة الجماعية (معلمات العملية المتسقة لنفس الدفعة) لضمان قابلية التبادل. ملاءمة فتحات عمود التزاوج الرئيسية هي H7/h6 (تناسب الانتقال)، ودقة شبكة التروس من الدرجة 6-7 (GB/T 10095)، ومحورية غلاف المحمل 0.01 مم، وملاءمة اتصال الخيط هي 6H/6g.

دقة الأبعاد لمحطات عمل المكونات الآلية الدقيقة

التحقق من التجميع والاختبار

توجد ورشة تجميع احترافية للمكونات الآلية الدقيقة، والتي تستخدم معدات الأدوات مثل مفاتيح عزم الدوران، وآلات الضغط وأدوات المحاذاة، وتنفذ بدقة بطاقة عملية التجميع. يتم التحكم في تداخل مجموعة المحامل ضمن 0.005 مم إلى 0.015 مم، ويتم اعتماد التجميع الساخن أو البارد لمنع تلف الأسطح المتزاوجة. يتم ضبط خلوص شبكة التروس بين 0.15 مم و0.35 مم أثناء تجميع التروس، ويتم فحص نقاط الاتصال بطريقة التلوين، مع أكثر من 60% في اتجاه طول السن وأكثر من 40% في اتجاه ارتفاع السن. يتم إجراء الاختبارات الوظيفية بعد اكتمال تجميع المكونات، بما في ذلك تشغيل اختبار عدم التحميل لآليات النقل (الضوضاء والاهتزاز وارتفاع درجة الحرارة)، واختبار الضغط للأنظمة الهيدروليكية (الحفاظ على ضغط العمل لمدة 30 دقيقة)، واختبار ضيق الهواء (كاشف تسرب مطياف كتلة الهيليوم، معدل التسرب أقل من 10⁻⁶Pa·m³/s).

تطبيقات الصناعة والخدمات المخصصة

كمورد محترف للمكونات الآلية الدقيقة في الصين، نحن نقدم بشكل رئيسي خدمات للتطبيقات المتطورة مثل مخفضات مفاصل الروبوت الصناعية (المخفضات التوافقية، مخفضات RV، دقة النقل أقل من 1 دقيقة قوسية)، التركيبات الهوائية لمعدات أشباه الموصلات (دقة تحديد المواقع ± 0.01 مم، التكرار ± 0.005 مم)، مكونات الإطار الدوار لآلة الأشعة المقطعية الطبية (درجة التوازن الديناميكي G2.5، الاهتزاز أقل من 0.5 مم / ثانية)، والجديدة مجموعات القيادة الكهربائية لمركبات الطاقة (ضوضاء زوج التروس <65 ديسيبل، الكفاءة> 96٪). تتراوح من الإنتاج التجريبي لقطعة واحدة إلى الإنتاج الضخم، وتتراوح القدرة الإنتاجية السنوية من 50,000 إلى 500,000 مجموعة، مما يلبي احتياجات المقاييس المختلفة ويزود العملاء بخدمات تصنيع دقيقة مخصصة من جميع النواحي. إنه يوفر الوقت للعملاء ويضمن استقرار وموثوقية النظام.

المعلمات الفنية لمعدات المكونات الآلية الدقيقة
