تشمل أنواع أجزاء التصنيع الدقيقة في مصنع المعالجة التابع لشركة Sanluo Precision ما يلي:
① أجزاء العمود (المحور البصري، العمود المتدرج، العمود المخدد، العمود اللامركزي، العمود المرفقي) بطول 5 مم ~ 1500 مم وقطر Φ1 مم ~ Φ300 مم؛
② أجزاء القرص والأكمام (الشفة، والعتاد، والبكرة، وغطاء العمود، والجلبة) بقطر خارجي Φ10mm～Φ500mm؛
③ أجزاء الصندوق (الهيكل، المقعد، الدعامة، الموصل) بأقصى حجم تشغيل 1200 مم × 800 مم × 600 مم؛

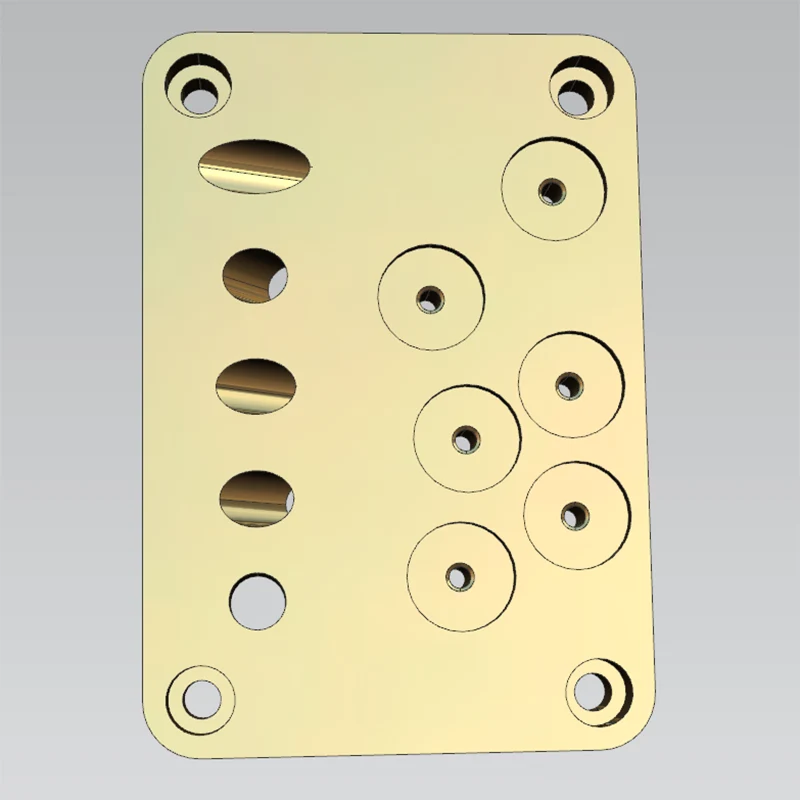

④ أجزاء اللوحة (اللوحة، اللوحة الأساسية، لوحة التقسيم، لوحة التثبيت) بسمك 0.5 مم ~ 100 مم؛

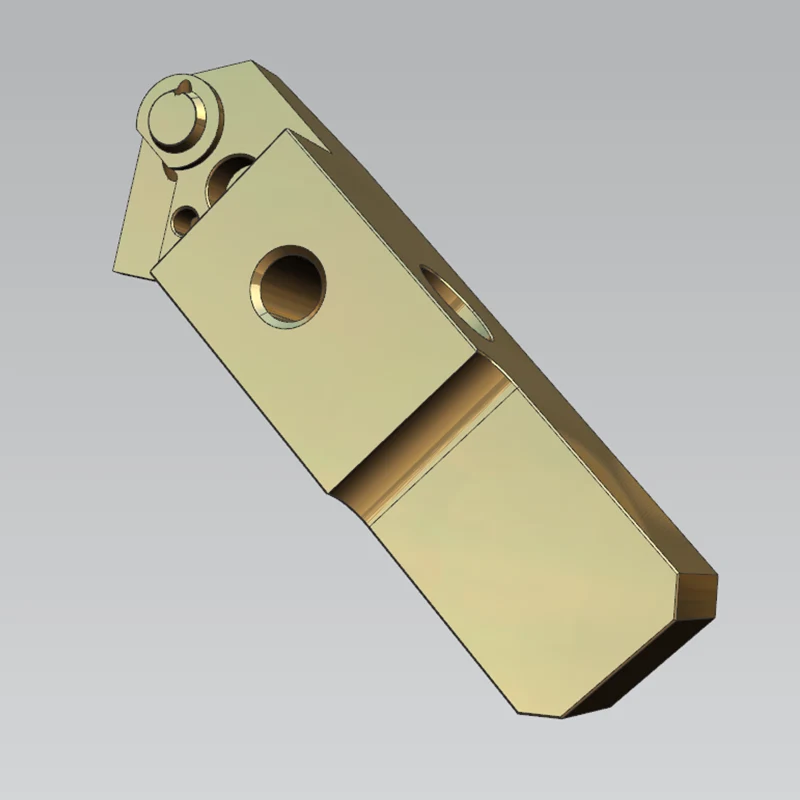

⑤ الأجزاء ذات الشكل الخاص (ذراع الدعم، الروك، الشوكة، قضيب التوصيل) ذات الأسطح المنحنية المعقدة والهياكل ذات الجدران الرقيقة.
|
دقة الأبعاد |
ل (س) |
ث(ص) |
ح (ض) |
ش |
جنوب غرب |
|
الوحدة: ±/مم |
0.002 |
0.002 |
0.001 |
0.002 |
0.002 |
|
الدقة الهندسية |
التسطيح |
التوازي |
عمودية |
خشونة |
التناظر |
|
الوحدة: ±/مم |
0.002 |
0.002 |
0.002 |
Ra0.1 |
0.002 |
|
القدرة الإنتاجية |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
|
دورة الإنتاج |
3-20 يوما |
3-20 يوما |
3-20 يوما |
3-20 يوما |
3-20 يوما |
تشتمل أدوات الاختبار وأدوات القياس التي تم تكوينها على: CMM (آلة قياس الإحداثيات)، وأداة قياس الصور، وجهاز عرض، ومقياس قطر الليزر، ومقياس تداخل الليزر، ومقياس الخشونة، ومقياس الاستدارة، ومجهر الأدوات، والمجهر المجسم، والميكرومتر، ومقياس الدبوس، ومؤشر قرص الميكرومتر، وميكرومتر فائق الدقة، ومقياس الارتفاع الإلكتروني، والفرجار، وكتلة القياس، واختبار الصلابة، ومقياس الخيط.
يتم تطبيق نظام فحص ثلاثي صارم لأجزاء التصنيع الدقيقة، وهي الفحص الذاتي من قبل المشغلين، والفحص الدوري من قبل مفتشين بدوام كامل، والفحص النهائي من قبل قسم الجودة. مجهزة بـ CMM، وجهاز العرض، والميكرومتر، والفرجار الورني، ومقياس الارتفاع، ومقياس الخشونة، واختبار الصلابة ومعدات الاختبار الأخرى، فإن CMK للأبعاد الرئيسية هو ≥1.67. يتم اعتماد أدوات الجودة مثل APQP (تخطيط جودة المنتج المتقدم)، وFMEA (تحليل وضع الفشل وتأثيراته)، وMSA (تحليل نظام القياس)، وSPC (التحكم في العمليات الإحصائية)، وPPAP (عملية الموافقة على جزء الإنتاج) لضمان استقرار جودة الجزء. تتبع جودة العملية الكاملة بدءًا من تحديد المادة الأولى ← الإنتاج التجريبي للدفعة الصغيرة ← الإنتاج الضخم. قدمت شركة Sanluo Precision خدمات تصنيع دقيقة مخصصة للعملاء في معدات التشغيل الآلي، والروبوتات، وإلكترونيات 3C، وأشباه الموصلات، والصناعات الطبية والبصرية وغيرها من الصناعات، مع معدل رضا العملاء يزيد عن 95%.
|
فئة المعلمة |
تفاصيل المعلمة |
|
نموذج المعدات |
MILL P 500 VHP (دقة عالية جدًا) |
|
تحديد المواقع الأساسية |
الآلات الدقيقة والتشطيب السطحي على مستوى المرآة |
|
نظام المغزل |
مجهزة بمغزل Step-Tec بسرعة 42,000 دورة في الدقيقة، وواجهة HSK-E40 عالية الصلابة |
|
الميزات الهيكلية |
هيكل متماثل ذو ثبات حراري عالي وطبقة خرسانية بوليمرية، مما يمنع بشكل فعال الانجراف الحراري والتشوه الهيكلي |
|
دقة المفتاح |
استقرار المعالجة ودقة التكرار ±2 ميكرومتر |
|
نظام CNC |
يمكن تجهيزه بنظام Heidenhain TNC 640 أو Siemens Sinumerik |
|
الميزة الأساسية |
يحقق جودة سطح ممتازة في ظل قطع عالي السرعة ومنخفض الاهتزاز، مع وصول الأجزاء التوضيحية إلى تأثير المرآة |
|
تطبيق نموذجي |
الطبية، وأشباه الموصلات، وأجزاء الآلات الدقيقة البصرية، وما إلى ذلك. |
|
فئة المعلمة |
تفاصيل المعلمة |
|
نموذج المعدات |
إتش إس إم 700 |
|
ماركة |
ميكرون (سويسرا) |
|
تحديد المواقع الأساسية |
مركز تصنيع عالي السرعة، يوفر حلولاً للمكونات الدقيقة الصغيرة لمركبات الطاقة الجديدة |
|
رقم المحور |
/ |
|
أداء الحركة |
سرعة اجتياز سريعة لثلاثة محاور حركة 40 م/دقيقة |
|
هيكل السرير |
سرير من الجرانيت البوليمر لتحقيق الاستقرار الحراري وتقليل الاهتزاز |
|
نظام CNC |
مجهزة بنظام Heidenhain iTNC530 لضمان اتساق المعالجة |
|
تطبيق نموذجي |
غلاف المستشعر وموصل المحرك وأجزاء التصنيع الدقيقة الأخرى |
