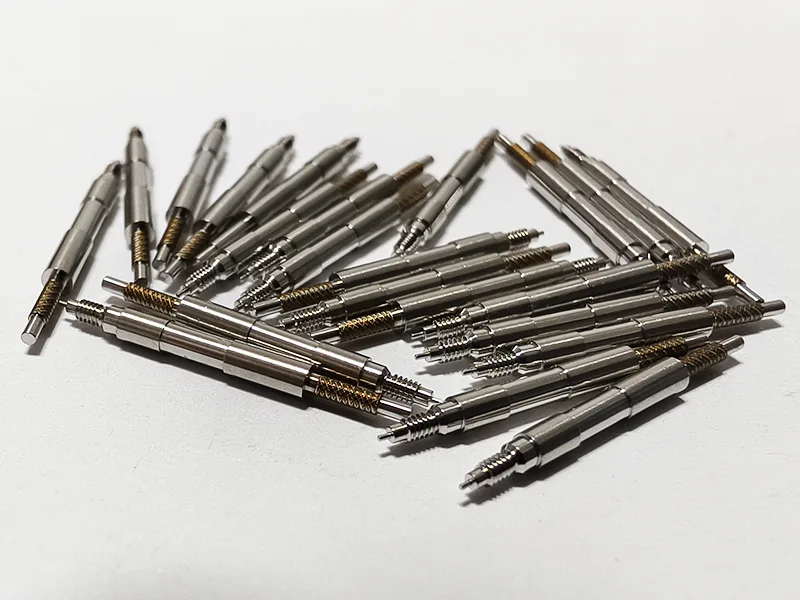

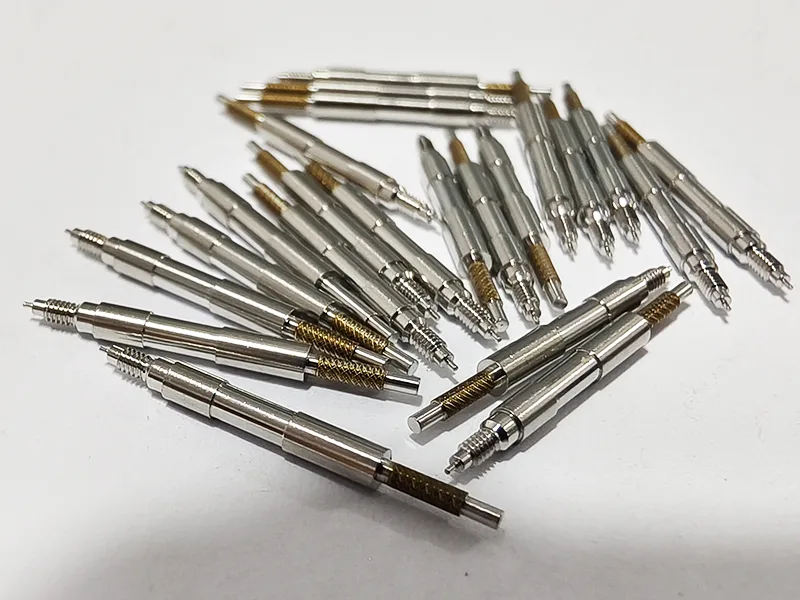

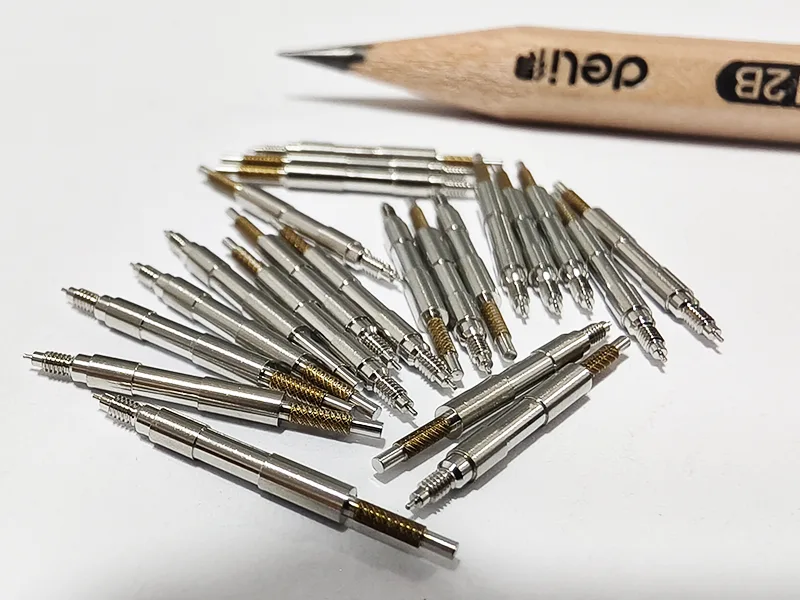

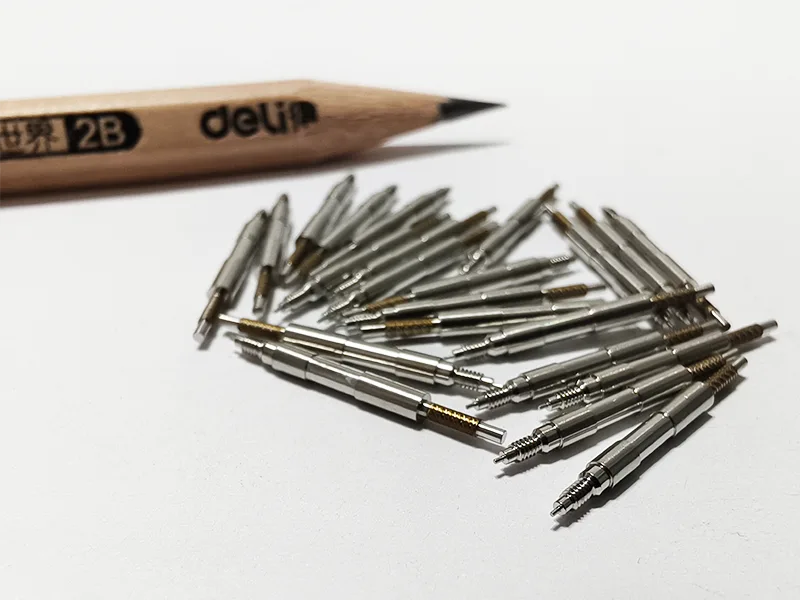

تتبنى شركة Sanluo Precision عمليات طحن الرياح الحلزونية وعمليات التشكيل بالضغط الحلزوني في الآلات الطبية الدقيقة. يضمن الطحن الحلزوني لسبائك التيتانيوم والبراغي المصنوعة من الفولاذ المقاوم للصدأ دقة خطوة تبلغ ±0.01 مم، ودقة زاوية شكل الأسنان تبلغ ±15'، ونطاق قيمة Ra لخشونة السطح يبلغ 0.8-1.6μm. يمكن لعملية التشكيل بالضغط الحلزوني أن تزيد من قوة اللولب بنسبة 30%، مما يشكل طبقة صلبة على السطح تعمل على البارد وتزيد من قوة الكلال بنسبة 40%.
|
دقة الأبعاد |
التطوير التنظيمي |
بطاقة تعريف |
تي (ج) |
موانئ دبي |
R |
|
الوحدة: ±/مم |
0.002 |
0.003 |
0.005 |
0.005 |
0.01 |
|
الدقة الهندسية |
استدارة |
المحورية |
استقامة |
أسطواني |
التسامح الشخصي |
|
الوحدة: ±/مم |
0.001 |
0.004 |
0.002 |
0.003 |
0.002 |
|
القدرة الإنتاجية |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
|
دورة الإنتاج |
3-20 يوما |
3-20 يوما |
3-20 يوما |
3-20 يوما |
3-20 يوما |
كمصنع محترف لتصنيع المسامير الطبية الدقيقة، فإن سبائك التيتانيوم الطبية المستخدمة من قبل Sanluo Precision Factory هي Ti-6Al-4V ELI (ASTM F136)، والفولاذ المقاوم للصدأ الطبي هو 316L (ASTM F138). يتم تلدين سبائك التيتانيوم (عند 700 درجة مئوية إلى 800 درجة مئوية) للتخلص من إجهاد المعالجة، مع قوة شد أكبر من 860 ميجا باسكال واستطالة لا تقل عن 10%. يخضع الفولاذ المقاوم للصدأ لمعالجة محلول صلب (عند 1050 درجة مئوية)، مما يؤدي إلى هيكل أوستنيتي أحادي الطور، مع قوة شد لا تقل عن 490 ميجا باسكال وقوة خضوع لا تقل عن 190 ميجا باسكال. يتم استخدام مادة الرمل ذات 60 إلى 80 شبكة في السفع الرملي لتشكيل سطح خشن (Ra 3-5 μm)، مما يساعد على تكامل العظام.
بعد الانتهاء من تصنيع اللولب الطبي الدقيق، تقوم شركة Sanluo Precision Company بالتعبئة والتعقيم. يتم تعبئة البراغي في صناديق نفطة طبية مصنوعة من بلاستيك PETG الشفاف، وهو مناسب للمراقبة قبل الجراحة. يتم استخدام طبقة داخلية من رغوة EPE أو علبة الفقاعة لمنع الأضرار الناجمة عن الاصطدامات أثناء النقل. العبوة الخارجية مصنوعة من ورق غسيل الكلى الطبي Tyvek والأكياس البلاستيكية المركبة، والتي يمكن أن تلبي متطلبات التعقيم بالـ EO والتعقيم بالإشعاع. التعقيم بالـ EO والتعقيم بأشعة جاما، مع مستوى ضمان التعقيم SAL 10⁻⁶. بعد التعقيم، يتم إجراء الكشف عن بقايا EO على المخلفات (مخلفات EO ≥ 10 جزء في المليون) لضمان سلامة الغرسات.
|
فئات المعلمات |
تفاصيل المعلمة |
|
نموذج المعدات |
INDEX TNL32 المركز المشترك للخراطة والطحن ذو الطراز الفني |
|
تحديد المواقع الأساسية |
معالجة عالية الدقة وعالية التعقيد للبراغي الطبية |
|
سرعة المغزل |
الحد الأقصى 8000 دورة في الدقيقة |
|
المغزل القطر الداخلي |
32 ملم |
|
الحد الأقصى لسفر المحور Z |
305 ملم |
|
القدرة على تعدد المهام |
يمكن معالجة ما يصل إلى 3 أدوات قطع في وقت واحد. |
|
هيكل الآلة |
يساعد هيكل الماكينة المتماثل حراريًا في الحفاظ على الدقة العالية على مدى فترة طويلة. |
|
المزايا الأساسية |
يمكن التبديل بسهولة بين صندوق المغزل المنزلق وأوضاع تشغيل صندوق المغزل الثابت، بمرونة عالية. |
|
التطبيقات النموذجية |
تصنيع المسمار الطبي عالي الدقة |
|
فئات المعلمات |
تفاصيل المعلمة |
|
طراز الجهاز |
آلة الدقة Tsugami S205A (مع طحن اختياري عالي التردد) |
|
تحديد المواقع الأساسية |
متخصص في التصنيع الدقيق لأجزاء العمود الصغيرة مثل الفولاذ المقاوم للصدأ، ومسامير العظام من سبائك التيتانيوم، ودبابيس الأسنان، وما إلى ذلك للصناعة الطبية |
|
ملحقات الطحن عالية التردد |
التثبيت الاختياري لآلة الطحن عالية التردد NAKANISHI BM-320F اليابانية مع سرعة دوران قصوى تبلغ 80000 دورة في الدقيقة ودقة قفز تبلغ 1 ميكرومتر |
|
أبعاد الطحن عالية التردد |
القطر الخارجي 20 مم، الطول 87 مم، يمكن تركيبه مباشرة في فتحة حامل الأدوات Tsugami S205A للاستخدام |
|
وظيفة المعالجة |
يستخدم لطحن "الورد" عالي الدقة (مثل السداسي الداخلي، TORX®) على الوجه النهائي للبراغي العظمية المصنوعة من سبائك التيتانيوم، ولا يتطلب أي نتوءات |
|
المزايا الأساسية |
آلة Tsugami S205A نفسها مناسبة للمعالجة المستمرة لأجزاء العمود النحيف. مع إضافة آلة الطحن ذات التردد العالي يمكن إتمام جميع العمليات على نفس الآلة لضمان الاتساق في الدقة |
|
التطبيقات النموذجية |
مسامير العظام من سبائك التيتانيوم، ومسامير العظام، ودبابيس الأسنان، وما إلى ذلك. |
