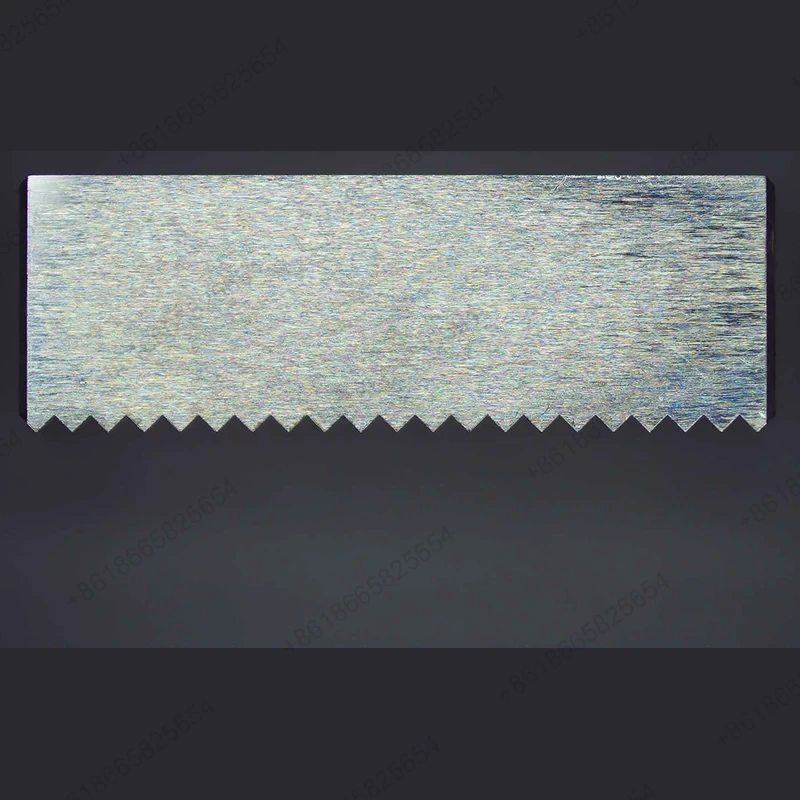

غالبًا ما تجمع المكونات الهندسية المصغرة بين الأبعاد الصغيرة والمتطلبات الصعبة لموضع الثقب وتشطيب السطح والتركيز والدقة الهندسية. قد يبدو الجزء بسيطًا من الخارج ولكنه لا يزال يتطلب تحكمًا دقيقًا في ميزاته الداخلية وواجهاته الوظيفية. تحدد المعلومات الفنية المنشورة لشركة Sanluo Precision الهياكل المجهرية والمكونات المصغرة والقضبان ذات القطر الصغير والثقوب الصغيرة كمناطق معالجة متخصصة.
وفقًا للصفحة الفنية للشركة، تشمل قدراتها هياكل مجهرية صغيرة يصل حجمها إلى 0.005 مم، وأجزاء مصغرة بقياس 0.08 × 0.08 مم، وقضبان ذات قطر صغير يصل إلى 0.01 مم، وفتحات صغيرة يصل حجمها إلى 0.003 مم. تصف هذه الأرقام قدرات معالجة محددة بدلاً من ضمان إمكانية تصنيع كل شكل هندسي أو مادة في كل بُعد مدرج. وينبغي تقييم الجدوى الفعلية في ضوء ظروف رسم المكونات وتصنيعها.
اعتمادًا على التصميم، قد تحتوي الأجزاء الدقيقة الدقيقة على الميزات التالية:
1. ميزات القطر الصغير:أعمدة دقيقة، ودبابيس، وقضبان، وغيرها من الأشكال الهندسية الضيقة التي تتطلب قطعًا متحكمًا وإمساكًا مستقرًا للعمل.
2. فتحات الدقة:فتحات صغيرة وفتحات موضوعة بدقة تستخدم للمحاذاة أو التركيب أو مرور السوائل أو تجميع المكونات.
3. الأسطح الوظيفية:وجوه التلامس، وأسطح الغلق، والواجهات المنزلقة، والمناطق الأخرى التي تؤثر فيها حالة السطح على أداء المكونات.
4. التشكيلات الجانبية المعقدة:الهياكل المحددة أو متعددة الأوجه التي قد تتطلب عمليات تصنيع مختلفة لتحقيق الشكل الهندسي المحدد.
تتطلب المعالجة الصارمة ذات التسامح أكثر من مجرد تحقيق البعد المستهدف في جزء واحد. إن طريقة المعالجة، تصميم التركيب، حالة الأداة، مادة قطعة العمل، وطريقة الفحص كلها تؤثر على النتيجة النهائية. تحدد التفاوتات الأبعاد تباين الحجم المقبول، بينما تتحكم التفاوتات الهندسية في خصائص مثل الاستدارة والتسطيح والعمودية والتركيز والموضع.
تم الاحتفاظ بالأرقام التالية من المواصفات الفنية المرفقة. ويجب مراجعتها وفقًا لمتطلبات المكون المحدد قبل استخدامها كمعايير قبول تعاقدية.
تصف مواصفات التصنيع المقدمة من شركة Sanluo Precision نطاقات الأبعاد والملاءمة والهندسية ونطاقات تشطيب السطح التالية:
1. التسامح الأبعاد:تفاوت القطر من درجة IT0 ±0.0002 مم إلى درجة IT1 ±0.001 مم؛ تسامح الطول ±0.002–0.015 مم.
2. التسامح المناسب:درجات العمود h2/h3 ودرجات الفتحة H2/H3، مع منطقة تسامح محددة تبلغ ±0.002–0.008 مم.
3. التسامح الهندسي:الاستدارة 0.0005-0.005 مم، التسطيح 0.0005-0.015 مم، التعامد 0.001-0.02 مم، التركيز 0.002-0.015 مم، الجريان 0.002-0.03 مم، وتحمل الموضع 0.002-0.05 مم.
4. خشونة السطح:Ra 0.05–1.6 ميكرومتر، اعتمادًا على متطلبات المعالجة المحددة وحالة السطح.
تمثل هذه القيم نطاقات المواصفات المتوفرة. يجب تأكيد التسامح المطبق لكل ميزة لأن درجات التسامح والانحرافات الثنائية وأنظمة الملاءمة غير قابلة للتبديل. على سبيل المثال، تصف متطلبات قطر العمود ومتطلبات موضع الثقب خصائص مختلفة وتتطلب أساليب فحص مختلفة.
|
دقة الأبعاد |
ل (س) |
ث(ص) |
ح (ض) |
جنوب غرب |
جي دي |
|
الوحدة: ±/مم |
0.001 |
0.0005 |
0.0001 |
0.002 |
0.001 |
|
الدقة الهندسية |
التسطيح |
التوازي |
عمودية |
التناظر |
التسامح الموقف |
|
الوحدة: ±/مم |
0.0003 |
0.001 |
0.001 |
0.002 |
0.002 |
|
القدرة الإنتاجية |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
|
دورة الإنتاج |
3-20 يوما |
3-20 يوما |
3-20 يوما |
3-20 يوما |
3-20 يوما |
يعتمد اختيار عملية التصنيع على شكل المكون وأبعاده والمواد ومتطلبات التسامح وجودة السطح المطلوبة. تخدم العمليات المختلفة أغراضًا مختلفة. الخراطة مناسبة لميزات الدوران، والطحن يخلق أسطحًا مستوية وملامح معقدة، ويمكن استخدام الطحن عندما يكون التحكم الدقيق في الأبعاد أو جودة السطح مطلوبًا. يعالج الحفر والتمليب والتثقيب المتطلبات المختلفة لعمل الثقوب وتحديد المواقع.
بالنسبة إلى المعالجة ذات التسامح المحكم للأجزاء الهندسية المصغرة، يساعد تحديد تسلسل مناسب من العمليات في إدارة الوصول إلى الأداة، واستقرار قطعة العمل، والعلاقة بين الميزات المهمة. يجب أن تعتمد خطة العملية على الرسم الفعلي بدلاً من تطبيق طريقة تصنيع واحدة على كل جزء.
تسرد المواصفات الفنية المقدمة من Sanluo Precision طرق المعالجة التالية ونطاقات القدرة المرتبطة بها:
1. تحول الدقة:القطر φ0.05–500 مم، درجة التسامح IT6 ±0.003–0.006 مم، والاستدارة 0.003 مم.
2. الطحن الدقيق:التسطيح أو التسامح مع السطح المسطح ± 0.002 مم والتسامح مع موضع الثقب ± 0.015 مم.
3. طحن الدقة:طحن أسطواني، وطحن داخلي، وطحن سطحي، مع درجة تحمل IT5 ±0.001 مم واستدارة 0.001 مم.
4. مملة الدقة:الفتحة φ10–500 مم، درجة التسامح IT5 ±0.002–0.01 مم.
5. الحفر الدقيق:قطر الثقب φ0.1–50 مم وتحمل الموضع ±0.02 مم.
6. الرقصة مملة:دقة موضع الثقب ±0.002 مم لتطبيقات مثل القوالب والتركيبات الدقيقة.
الأرقام المدرجة هي مواصفات خاصة بالعملية مقدمة لهذه الصفحة. تعتمد القدرة النهائية على مادة قطعة العمل، والهندسة، وإعداد الماكينة، وطريقة الفحص. ينبغي تأكيد التشغيل المناسب والتسامح الذي يمكن تحقيقه أثناء المراجعة الفنية.
يعد الفحص ضروريًا عندما يكون للمكون أبعاد صغيرة أو واجهات وظيفية يتم التحكم فيها عن كثب. يمكن أن يصل الجزء إلى قطره الاسمي بينما لا يزال يفشل بسبب موضع الثقب غير الصحيح، أو الجريان المفرط، أو خشونة السطح غير المناسبة، أو عدم التطابق بين ميزات التزاوج. ولهذا السبب، يجب أن تحدد خطة الفحص الأبعاد الحرجة وطريقة القياس المطلوبة لكل ميزة.
تصف معلومات شركة Sanluo Precision مجموعة من معدات القياس، بما في ذلك آلات قياس الإحداثيات، ومحللات الصور، ومجاهر الأدوات، والمجاهر عالية الطاقة، والمجاهر المجسمة، وأجهزة العرض، ومقاييس الارتفاع، ومقاييس الخشونة، والميكرومتر، وأدوات القياس الدقيقة الأخرى. تحدد الصفحة الفنية أيضًا موظفي الجودة في QE وIQC وIPQC وOQC.
تصف مواصفات المنتج المرفقة طرق الفحص وأمثلة التطبيق التالية:
1. فحص الأبعاد:قياس CMM بدقة معلنة تبلغ 0.002 مم لفحوصات الأبعاد والمسافة بين الفتحات. يتم أيضًا إدراج أدوات الليزر، والميكروميترات فائقة الدقة، والميكروميترات، والفرجار الورنية، ومقاييس التوصيل، ومقاييس الحلقة، ومقاييس الخيوط للتحقق من الميزات المختلفة.
2. قوالب الدقة:تتضمن الأمثلة المتوفرة تسامح أبعاد التجويف ±0.01 مم وتسامح فجوة قالب الختم ±0.005 مم.
3. تركيبات دقيقة:تتضمن الأمثلة تحديد موقع فتحات الدبوس عند درجة H7 ±0.005 مم ودقة تحديد الموضع ±0.01 مم.
4. أدوات القياس:تتضمن الأمثلة المتوفرة تسطيح الميكرومتر والسندان بمقدار 0.003 مم وتسامح مقياس التوصيل بمقدار ±0.002 مم.
5. انتقال الدقة:تتضمن الأمثلة دقة شكل أسنان الترس عند درجة IT6 وحلقات المحمل الداخلية والخارجية عند درجة IT5 ±0.002 مم.
6. المكونات الهيدروليكية والهوائية:تشمل الأمثلة تجويف الأسطوانة بدرجة H7 ±0.006 مم والتسامح مع التخزين المؤقت ±0.003 مم.
ينص النص الفني الأصلي أيضًا على أن شركة Sanluo Precision قدمت بشكل مباشر أو غير مباشر خدمات تصنيع مخصصة عالية الدقة إلى Bosch، وZF، وNSK، وغيرها من المؤسسات، بإنتاج سنوي يبلغ 200000 قطعة ومعدل تأهيل يبلغ 99.8%. يجب تأكيد هذه الأرقام ومراجع العملاء مع الشركة قبل استخدامها كمطالبات أداء حالية تم التحقق منها بشكل مستقل.
يؤثر أداء تحديد موضع الماكينة، وسلوك المغزل، وإمساك العمل، والاستقرار البيئي، على إنتاج الأجزاء الدقيقة الصغيرة. توضح النظرة العامة المنشورة عن شركة Sanluo Precision معدات التشغيل للطحن باستخدام الحاسب الآلي، والخراطة، والطحن، وقطع الأسلاك، وتصنيع التفريغ الكهربائي، وإنتاج المكونات الدقيقة. كما تعرض أجزائه أيضًا توثيقًا لقدرات تصنيع السبائك المعدنية والبلاستيك الهندسي.
بيانات المعدات الواردة أدناه مستنسخة من المواد الموردة الأصلية. ويتم تقديمها كمواصفات للمعدات كمرجع فني؛ يجب التأكد من الملاءمة الفعلية مقابل المكون المقصود وتكوين المعدات الحالية.
|
فئة المعلمة |
تفاصيل المعلمة |
|
نموذج المعدات |
JDSGT400 مركز تصنيع عالي السرعة بمحرك خطي ثلاثي المحاور |
|
تحديد المواقع الأساسية |
لتصنيع الآلات فائقة الدقة على مستوى دون الميكرون |
|
نظام القيادة |
جميع المحاور الثلاثة تعتمد محرك خطي مزدوج |
|
دقة المفتاح |
كرر دقة تحديد المواقع حتى 0.8 ميكرون؛ دقة موضع الثقب أقل من 1 ميكرون ضمن نطاق 100 مم. |
|
التكنولوجيا الأساسية |
يدمج المحرك المباشر والتحكم في درجة الحرارة وميزات التصنيع الدقيقة لنظام JD60 CNC المطور ذاتيًا ونظام محرك مؤازر عالي الدقة |
|
الميزة الأساسية |
ملتزمون بتحقيق التأثير الممتاز لـ "السطح هو السطح الوظيفي" |
|
تطبيق نموذجي |
تصنيع محكم للقوالب البصرية الدقيقة وأجزاء أشباه الموصلات والأجزاء الهيكلية عالية الدقة وغيرها من المنتجات مع متطلبات صارمة بشأن الأبعاد وجودة السطح |
|
فئة المعلمة |
تفاصيل المعلمة |
|
نموذج المعدات |
مركز تصنيع عالي الدقة ذو 5 محاور على مستوى Micro5 ميكرون |
|
تحديد المواقع الأساسية |
أداء ديناميكي عالي وتصنيع عالي الدقة للأجزاء المصغرة ذات القيمة المضافة العالية |
|
دقة المفتاح |
كرر دقة تحديد المواقع 0.0005 مم، دقة تحديد المواقع <0.002 مم |
|
نظام المغزل |
الحد الأقصى لسرعة المغزل 60,000 دورة في الدقيقة |
|
الميزات الهيكلية |
هيكل مدمج بوزن إجمالي 550 كجم؛ مجهزة بمجلة أدوات ثلاثية الطبقات بسعة 60 أداة؛ يمكن لنظام منصة نقالة منطقة المعالجة أن يحتوي على 6 تركيبات ذات نقطة صفر |
|
توفير الطاقة وحماية البيئة |
استهلاك منخفض للغاية للطاقة (<500 واط)، مزود بمجمع رذاذ الزيت |
|
نظام CNC |
نظام بيكهوف الألماني |
|
السكتة الدماغية (X/Y/Z) |
78 / 56 / 50 ملم |
|
تطبيق نموذجي |
معالجة صارمة للمكونات الهندسية المصغرة، والأجزاء المعدنية الثمينة الصغيرة، وما إلى ذلك. |
يؤثر اختيار المواد على قابلية التشغيل الآلي، واستقرار الأبعاد، والانتهاء من السطح، وملاءمة المكون لبيئة العمل الخاصة به. تعرض أجزاء Sanluo Precision قائمة بالمواد الصلبة المعالجة بالحرارة، والفولاذ الهيكلي الكربوني، والفولاذ المقاوم للصدأ، والألمنيوم وسبائك الألومنيوم، والنحاس، والنحاس الأحمر، والبلاستيك الهندسي من بين المواد التي يتم التعامل معها من خلال عمليات التصنيع الخاصة بها.
يجب اختيار المادة النهائية وفقًا للمتطلبات الميكانيكية للمكون وظروف التشغيل ومواصفات الرسم. يجب تأكيد درجة المواد والمعالجة الحرارية وأي معالجة سطحية لاحقة قبل الإنتاج.
تحدد المعلومات الفنية المنشورة لشركة Sanluo Precision العديد من الصناعات وأنواع المكونات ذات الصلة بالتصنيع عالي الدقة:

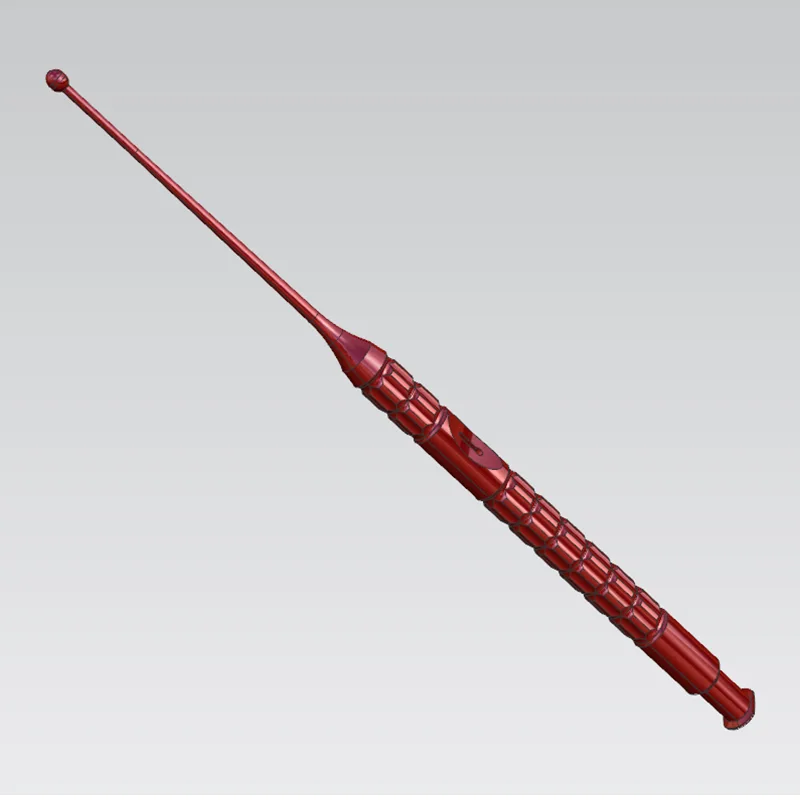

1. المعدات الطبية:تسرد الصفحة الفنية للشركة أمثلة تشمل مكونات أنظمة مساعدة البطين، وأدوات جراحة الجلوكوما، والقلوب الاصطناعية، ورؤوس طحن الأوعية الدموية، والدعامات الوعائية، ورؤوس طحن الحصوات.
2. تصنيع أشباه الموصلات:تشمل التطبيقات الأجزاء المتعلقة بالطلاء، وتركيبات الطلاء، وتركيبات الفراغ، وأدوات طحن رقائق السيليكون الماسية.
3. الاتصال البصري:قد تتطلب المكونات الدقيقة والتركيبات الداعمة واجهات يتم التحكم فيها بدقة وهندسة قابلة للتكرار.
4. البحوث العلمية والمختبرات:يمكن تطوير مكونات مخصصة للأدوات المتخصصة والمعدات التجريبية بناءً على رسومات محددة.
5. الآلات الصناعية والأتمتة:قد تتطلب الأعمدة وتحديد موقع المكونات وأجزاء ناقل الحركة والعناصر الميكانيكية الأخرى أبعادًا يمكن التحكم فيها للتجميع والتشغيل.
تعكس هذه الأمثلة مجالات التطبيق الموضحة في المعلومات المنشورة للشركة. تعتمد مدى ملاءمة مكون معين لتطبيق منظم أو تطبيق بالغ الأهمية للسلامة على التصميم والمواد ومتطلبات الفحص ومعايير الصناعة المعمول بها.
تبدأ المعالجة المخصصة بفهم واضح للمتطلبات الوظيفية للمكون. يجب أن يحدد الرسم الأبعاد الحرجة والتفاوتات الهندسية ومتطلبات تشطيب السطح ومواصفات المواد وأي شروط فحص خاصة. تسمح هذه التفاصيل بتقييم عملية التصنيع وطريقة التحقق قبل الإنتاج.
تنص شركة Sanluo Precision على أنها تدعم تطوير وتصنيع المكونات المعقدة والمتطلبة. تصف معلوماتها الفنية أيضًا تكامل موارد المعالجة التكميلية عندما يتجاوز المشروع قدرات عملية أو منشأة واحدة.
لدعم المراجعة الفنية الفعالة، قم بإعداد المعلومات التالية حيثما كانت متاحة:
1. الرسومات الهندسية:قم بتوفير رسومات ذات أبعاد أو ملفات ثلاثية الأبعاد توضح هندسة المكونات والميزات المهمة.
2. متطلبات المواد:تحديد درجة المادة أو صلابتها أو متطلبات المعالجة الحرارية أو غيرها من شروط المواد.
3. التحمل الحرجة:تحديد الأبعاد، ومواضع الثقب، والملاءمة، والتفاوتات الهندسية، ومتطلبات تشطيب السطح التي تؤثر على الوظيفة أو التجميع.
4. متطلبات الكمية:اذكر كمية النموذج الأولي أو حجم الدفعة المتوقعة حتى يمكن تقييم نهج التصنيع.
5. معايير التفتيش:تحديد تقارير القياس المطلوبة أو نقاط الفحص أو أجهزة القياس أو متطلبات القبول الأخرى.
6. معالجة إضافية:تحديد أي معالجة حرارية مطلوبة، أو طلاء، أو تلميع، أو تخميل، أو أي تشطيب سطحي آخر. تسرد الصفحة الفنية لشركة Sanluo Precision مجموعة من عمليات معالجة الأسطح الداعمة، وفقًا لمتطلبات المشروع ومدى توفره.
يساعد توفير هذه المعلومات في إنشاء أساس فني مشترك لتقييم قابلية التصنيع ونطاق عرض الأسعار وجدولة الإنتاج وقبول الجودة.
ج:يعد الرسم ذو الأبعاد أو النموذج ثلاثي الأبعاد أفضل نقطة بداية. قم بتضمين درجة المادة والتفاوتات الحرجة ومتطلبات تشطيب السطح والكمية وأي متطلبات فحص أو تشطيب. إذا كانت الميزة تتمتع بتسامح شديد بشكل خاص، فحددها بوضوح بحيث يمكن تقييم طرق المعالجة والقياس معًا.
ج:تسرد الصفحة الفنية للشركة هياكل مجهرية صغيرة يصل حجمها إلى 0.005 مم، وأجزاء مصغرة بقياس 0.08 × 0.08 مم، وقضبان ذات قطر صغير يصل إلى 0.01 مم، وفتحات صغيرة يصل حجمها إلى 0.003 مم. تشير هذه الأرقام إلى أنواع مختلفة من الميزات. وهي لا تعني أن كل مجموعة من المواد والهندسة والتسامح يمكن تحقيقها في تلك الأبعاد. من الضروري إجراء مراجعة للرسم لتحديد مدى جدوى جزء معين.
ج:تعتمد العملية المناسبة على متطلبات الهندسة والتسامح. يتم استخدام الخراطة بشكل شائع في ميزات الدوران، والطحن للأسطح المسطحة والمقاطع المعقدة، والحفر للثقوب، والحفر لتحجيم الثقب، والطحن لأسطح وأقطار معينة دقيقة. تتطلب بعض المكونات مجموعة من العمليات. يجب تحديد تسلسل العملية وفقًا لرسم الجزء والمواد.
ج:تتطلب الخصائص المختلفة طرق قياس مختلفة. يمكن استخدام آلات قياس الإحداثيات لعلاقات الأبعاد والميزات الهندسية، بينما يمكن للميكرومتر والمقاييس والمجاهر ومحللات الصور وأجهزة قياس الخشونة تلبية احتياجات القياس المحددة. تسرد معلومات الشركة المنشورة لشركة Sanluo Precision هذه الأنواع من معدات الفحص. يجب أن تحدد خطة التفتيش لأمر معين الأبعاد الحرجة ومعايير القبول المطلوبة.
ج:يسرد عرض أجزاء Sanluo Precision الفولاذ الهيكلي الكربوني، والفولاذ المقاوم للصدأ، والألمنيوم وسبائك الألومنيوم، والنحاس، والنحاس الأحمر، والمواد الصلبة المعالجة بالحرارة، والبلاستيك الهندسي. يجب أن يعكس اختيار المواد القوة المطلوبة والصلابة ومقاومة التآكل واستقرار الأبعاد وبيئة التشغيل. تأكد من الدرجة الدقيقة وأي متطلبات للمعالجة الحرارية أو المعالجة السطحية أثناء المراجعة الفنية.
ج:نعم. قد يحتاج أحد المكونات إلى الخراطة للحصول على ميزات أسطوانية، والطحن للأسطح المسطحة، والحفر أو الثقب للثقوب، والطحن للأسطح الدقيقة المحددة. قد تتطلب الأشكال الهندسية المعقدة أيضًا عمليات إضافية أو تركيبات متخصصة. تصف المعلومات الفنية لشركة Sanluo Precision استخدامها لتقنيات التصنيع المتعددة ودعم موارد المعالجة للمكونات الصعبة. يعتمد المسار الفعلي على الرسم والمواد ونتائج الفحص المطلوبة.
ج:قم بتأكيد أحدث مراجعة للرسم ودرجة المواد والأبعاد الحرجة وتعريفات التسامح ومتطلبات السطح والكمية وطريقة الفحص وأي احتياجات خاصة للتعبئة أو التشطيب. ومن المهم أيضًا الاتفاق على كيفية تحديد القبول وما هي سجلات التفتيش التي سيتم توفيرها. تقلل هذه التفاصيل من مخاطر الاختلافات في التفسير أثناء التصنيع والفحص النهائي.
يبدأ تصنيع المكونات المصغرة الناجحة بتعريف واضح للهندسة والمواد والتفاوتات وشروط الفحص المطلوبة. توفر شركة Sanluo Precision خدمات التصنيع باستخدام الحاسب الآلي وخدمات المعالجة الدقيقة المتخصصة للتطبيقات الصناعية والطبية وأشباه الموصلات والاتصالات البصرية والتطبيقات المتعلقة بالأبحاث. بالنسبة لتصنيع الآلات ذات التسامح المحكم للأجزاء الهندسية المصغرة، أرسل رسوماتك ومتطلباتك الفنية لتقييم طرق التصنيع المناسبة، والتفاوتات القابلة للتحقيق، وترتيبات الفحص.
