يعد القطع باستخدام الحاسب الآلي إحدى خدمات التصنيع الدقيقة الأساسية لدينا. باعتبارنا شركة متخصصة في تصنيع وتوريد القطع CNC في الصين، فإننا نقدم حلول القطع الشاملة للتحكم العددي بما في ذلك القطع بالليزر، وEDM السلكي، والقطع بالبلازما، وتكنولوجيا الليزر الموجهة بالمياه للعملاء العالميين.
تشمل معدات الإنتاج لدينا آلات CNC، ومخارط التحكم العددي، ومطاحن التحكم العددي، وأنظمة القطع بالليزر، وقطع الأسلاك، وتصنيع التفريغ الكهربائي، وأكثر من 130 وحدة من مختلف معدات الإنتاج الاحترافية.

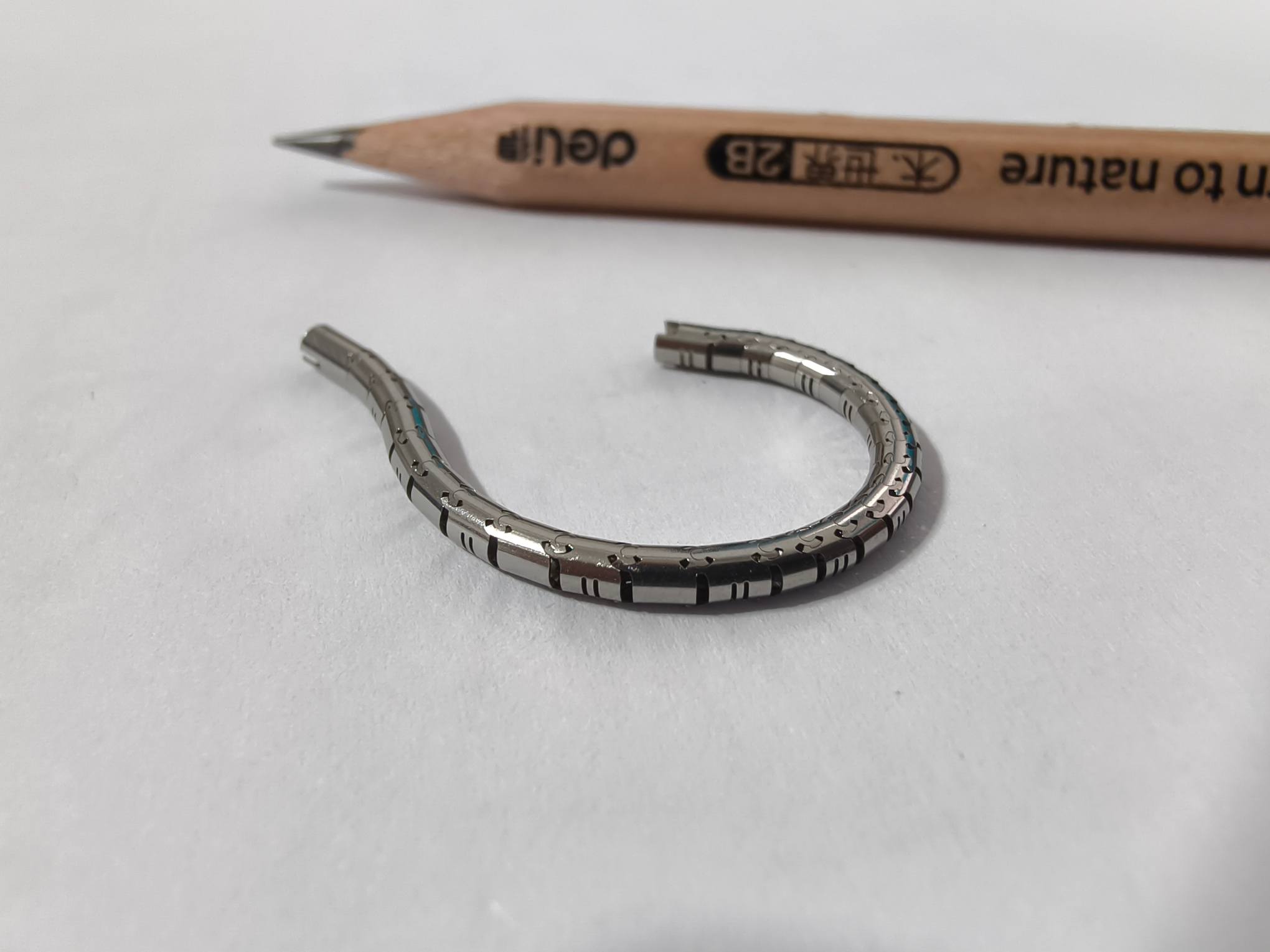

تتميز أنظمة القطع بليزر الألياف لدينا بقدرة تتراوح من 1000 وات إلى 12000 وات، وهي قادرة على قطع الفولاذ الكربوني حتى 30 مم، والفولاذ المقاوم للصدأ حتى 20 مم، وسبائك الألومنيوم حتى 15 مم. تصل دقة القطع إلى ±0.05 مم مع عرض الشق من 0.1 إلى 0.3 مم وتعامد سطح القطع ≥0.3 مم.

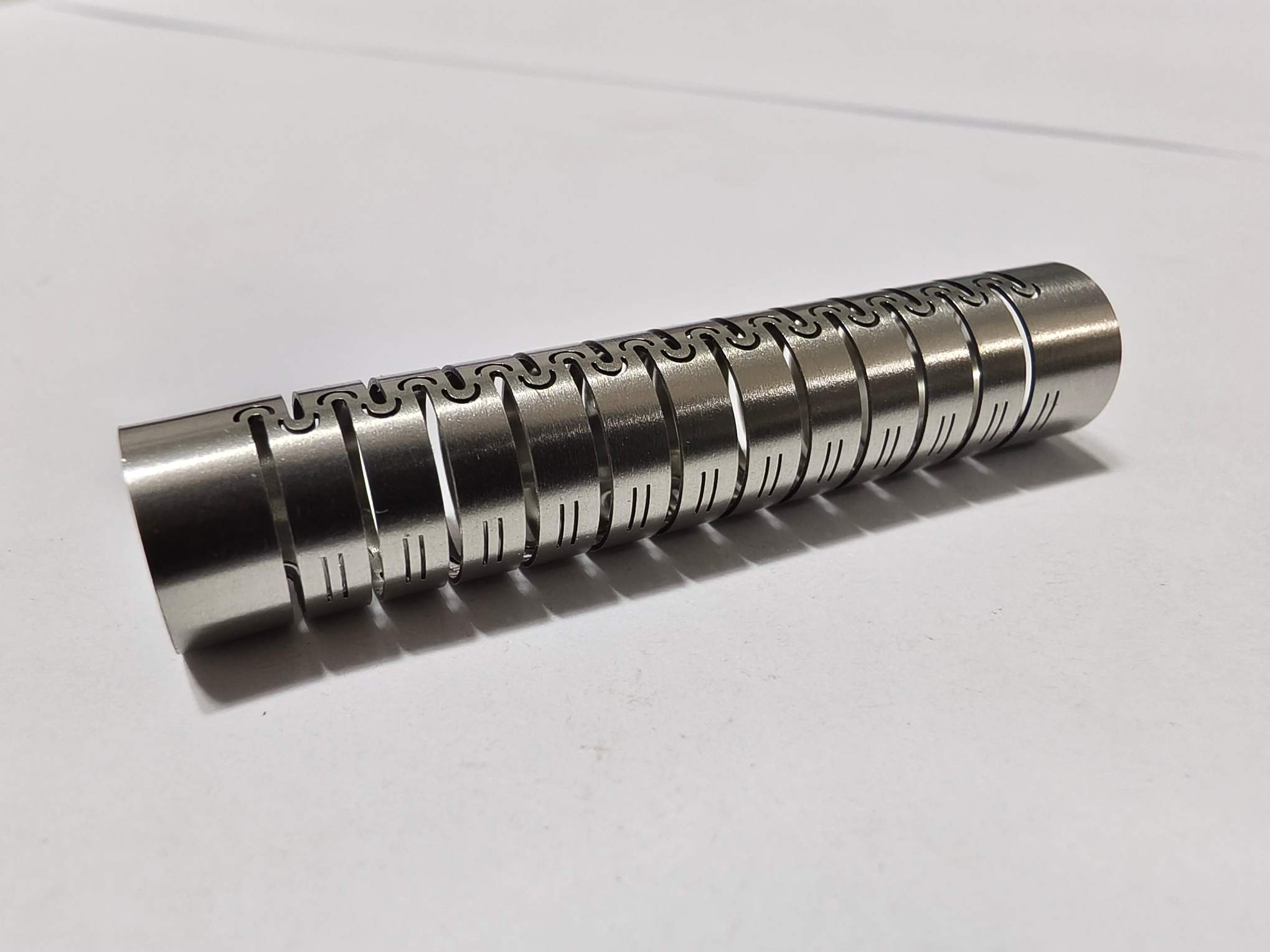

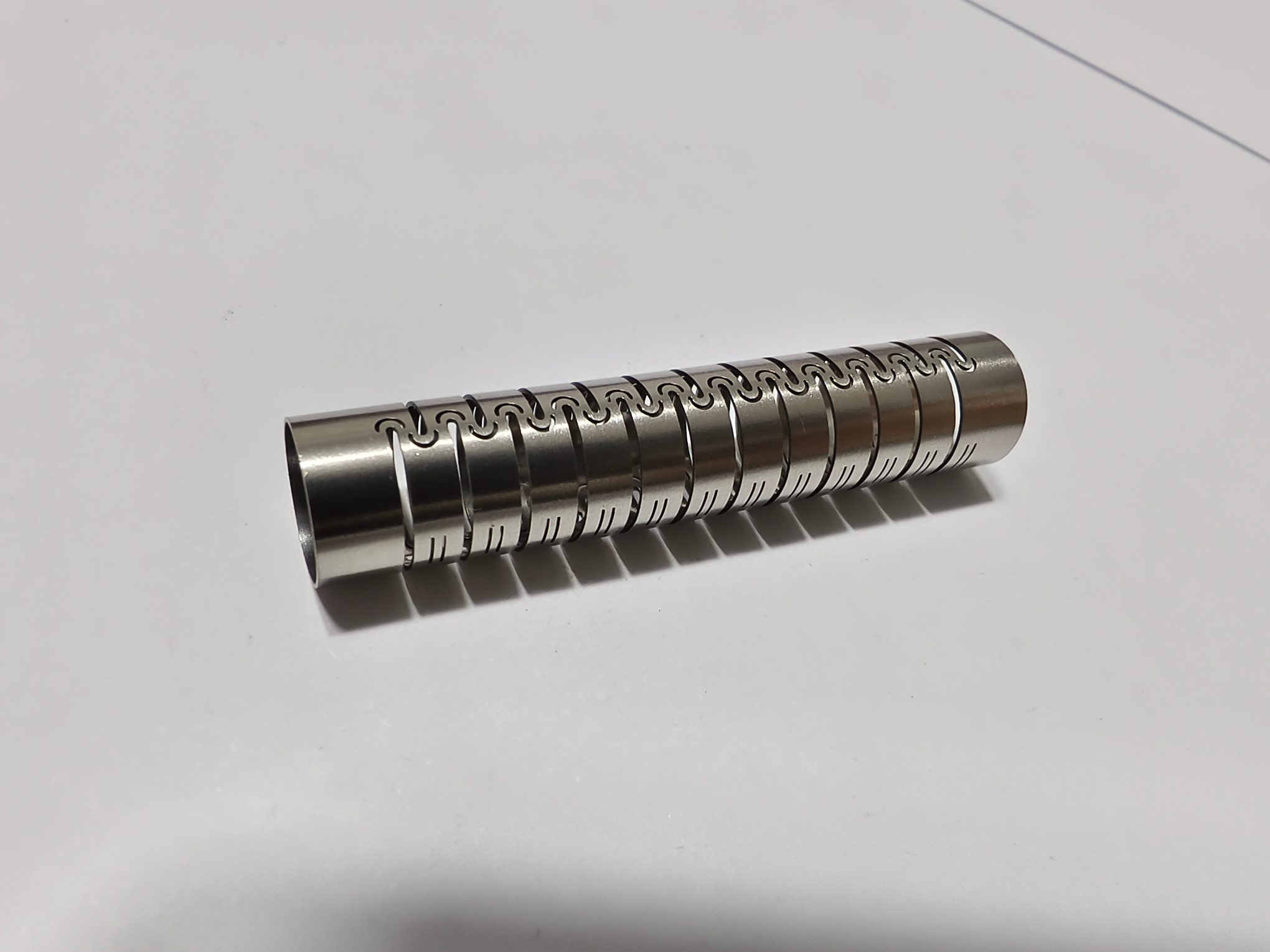

نحن نقوم بتشغيل آلات EDM السلكية CNC ذات 5 محاور ZKH550 المصممة خصيصًا للهياكل المعقدة مثل زراعة العظام. المواصفات تشمل:
| المعلمة | مواصفة |
| دقة التصنيع | ± 0.003 ملم |
| الانتهاء من السطح | Ra ≥ 0.8 ميكرومتر (بعد عمليات القطع المتعددة) |
| أقصى كفاءة للمعالجة | ≥ 300 مم²/ساعة |
| السفر الفعال | 550 مم × 450 مم |
| القدرة على الاستدقاق | ±6° |
| نظام التحكم | نظام التشغيل Windows 7+ مع استيراد ملف DXF المباشر وإنشاء رمز ISO تلقائيًا |
الميزة الأساسية:لا حاجة إلى قوالب باهظة الثمن، والاستجابة السريعة لتغييرات التصميم، تتفوق في معالجة المواد عالية الصلابة والمتوافقة حيويًا مثل سبائك التيتانيوم Ti6Al4V.
التطبيقات النموذجية:براغي قفل العظام، وألواح العظام، والأظافر داخل النخاع، ومكونات القالب الدقيقة.
قطع البلازما باستخدام الحاسب الآلي للألواح متوسطة السُمك من 6 مم إلى 50 مم، مما يوفر سرعة معالجة سريعة وتكلفة منخفضة للمعالجة الخشنة للدفعات. لقد قدمنا خدمات قطع CNC مخصصة للصناعات بما في ذلك الهياكل الفولاذية، وخزائن الهيكل، والمصاعد، والآلات الزراعية، وآلات البناء، بقدرة معالجة شهرية تصل إلى 30 طنًا ومعدل تسليم في الوقت المحدد بنسبة 99%.

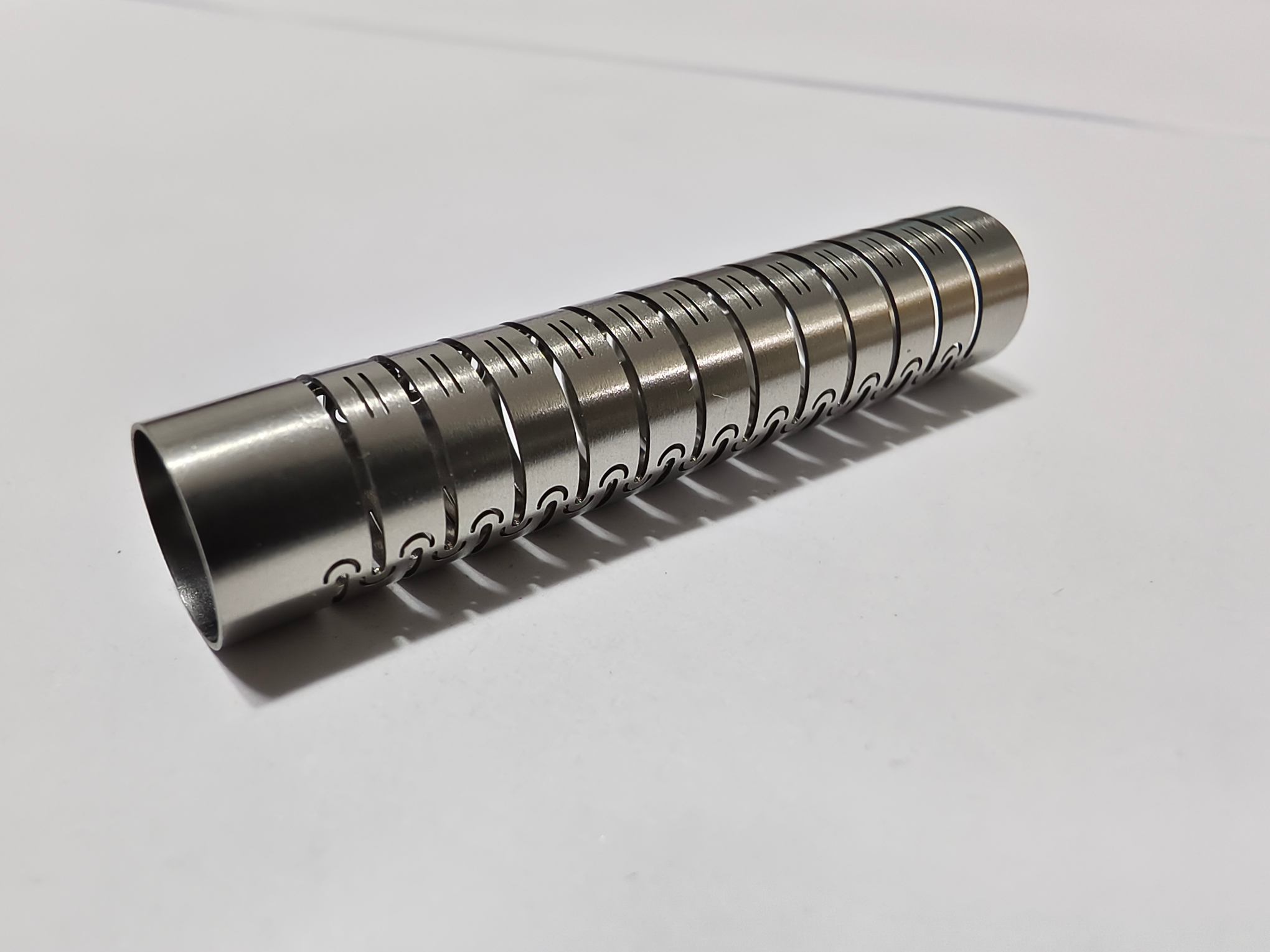

بالنسبة للتطبيقات التي تتطلب مناطق خالية من الحرارة، فإننا نستخدمهاLCS800 معدات المعالجة بالليزر الموجهة بالمياه. المواصفات الرئيسية:
| المعلمة | مواصفة |
| الطول الموجي لليزر | 532 نانومتر |
| قوة الليزر | 20-200 واط |
| أقصى ضغط للمياه | 600 بار |
| الحد الأدنى لعرض الشق | 0.030 ملم |
الميزة الأساسية:يتم نقل شعاع الليزر من خلال الانعكاس الداخلي الكلي في طائرة مائية بمقياس ميكرون، مما يحقق منطقة متأثرة بالحرارة صفر، ولا يوجد شقوق صغيرة، ولا يوجد ترسيب للحطام --- القطع متوازية بدون شكل V.
التطبيقات النموذجية: كربيد السيليكون، ومركبات CFRP، وأجهزة أشباه الموصلات، وغيرها من المواد الحساسة للحرارة.
| دقة الأبعاد | التطوير التنظيمي | بطاقة تعريف | جنوب غرب | ش | دا |
| الوحدة: ±/مم | 0.005 | 0.008 | 0.002 | 0.005 | 0.0001 |
| الدقة الهندسية | استدارة | المحورية | التناظر | تركيز | نفاذ دائري |
| الوحدة: ±/مم | 0.002 | 0.005 | 0.008 | 0.005 | 0.005 |
| القدرة الإنتاجية | 1 ~ 999999 قطعة | 1 ~ 999999 قطعة | 1 ~ 999999 قطعة | 1 ~ 999999 قطعة | 1 ~ 999999 قطعة |
| دورة الإنتاج | 3-20 يوما | 3-20 يوما | 3-20 يوما | 3-20 يوما | 3-20 يوما |

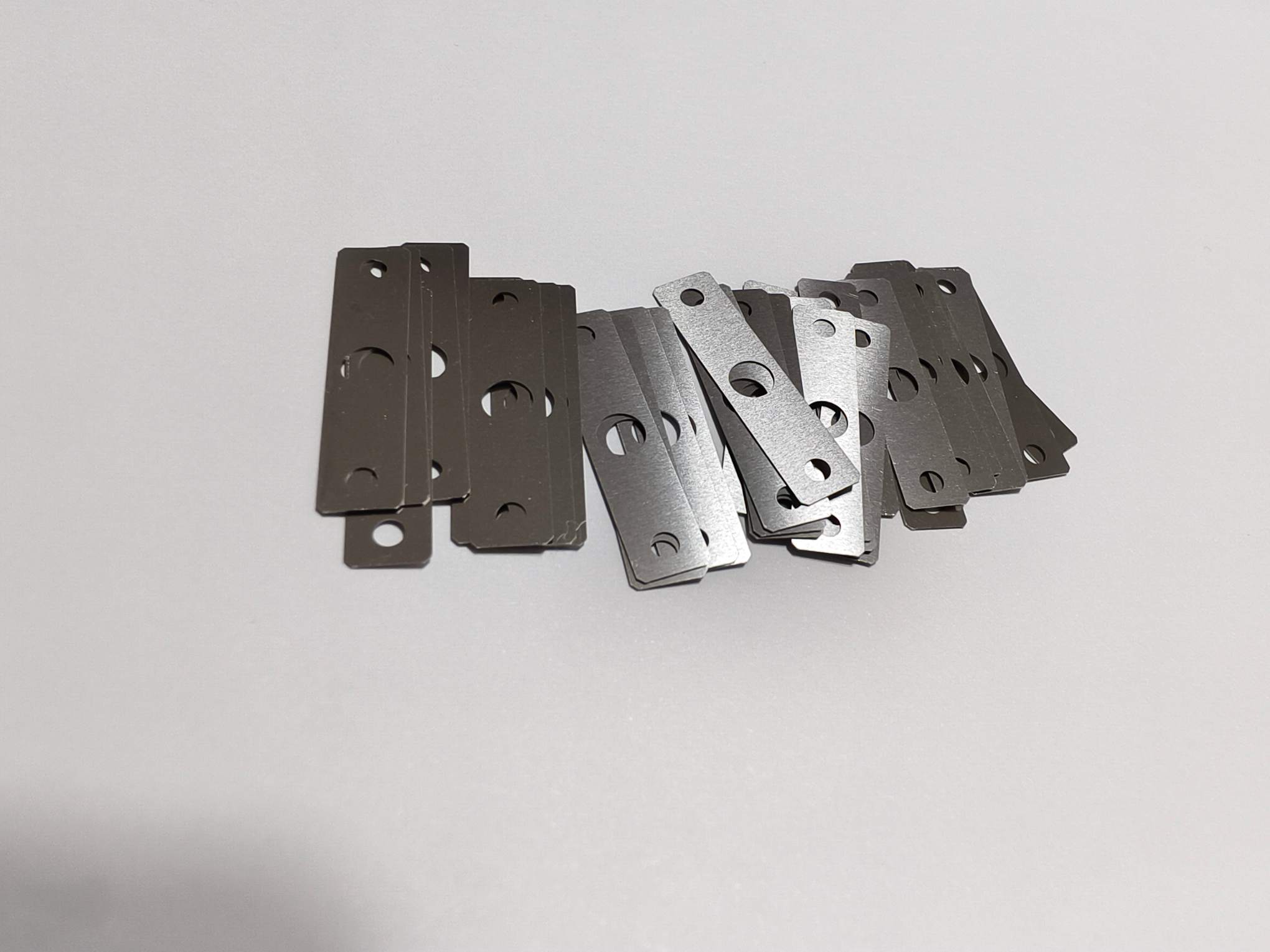

هذه الرقاقة الرقيقة للغاية مصنوعة من الفولاذ المقاوم للصدأ غير المغناطيسي 304 المستورد، وتستخدم في المقام الأول كفاصل عزل داخل محركات مؤازرة صغيرة لشركة مصنعة لمعدات التشغيل الآلي الأوروبية. إنه بمثابة مكون عزل مغناطيسي مهم ضمن مجموعات النقل الدقيقة.
| المعلمة | متطلبات |
| مادة | مستورد 304 الفولاذ المقاوم للصدأ غير المغناطيسي |
| سماكة | 0.5 مم ± 0.002 مم |
| التسطيح | ≥ 0.002 مم |
| سطح | لا توجد علامات أداة أو خدوش أو مسافات بادئة |
| الملكية المغناطيسية | مغناطيسية صغيرة أو غير مغناطيسية تمامًا (<0.02mT) |
| الأبعاد الشاملة | الطول 43.96 ملم، العرض 9.00 ملم |
| فتحات التركيب | 2 × Φ2.10 من خلال الثقوب، 2 × Φ2.20 فتحات غائرة، 1 × Φ3.2 ثقب تحديد الموقع |
| التسامح مع موضع الثقب | ± 0.003 مم |
لماذا كان هذا تحديًا:كان العميل قد اتصل سابقًا بثلاثة ورش تصنيع محلية --- جميع العينات باءت بالفشل. المادة الرفيعة للغاية بسمك 0.5 مم عرضة للاهتزاز والالتواء أثناء التثبيت التقليدي. يعد تحقيق التسطيح بمقدار 0.002 مم على مثل هذه اللوحة الرفيعة أمرًا صعبًا للغاية، ويتطلب الحفاظ على الخصائص غير المغناطيسية بعد التشغيل الآلي خطوات مخصصة لتخفيف الضغط وإزالة المغناطيسية.
| المعلمة | عينة 1 | العينة 2 | العينة 3 | متطلبات |
| الطول الكلي | 43.959 ملم | 43.961 ملم | 43.958 ملم | 43.96 ± 0.02 ملم |
| العرض الإجمالي | 8.999 ملم | 9.001 ملم | 9.000 ملم | 9.00 ± 0.02 ملم |
| سماكة | 0.501 ملم | 0.499 ملم | 0.500 ملم | 0.5 ±0.002 ملم |
| التسطيح | 0.0012 مللي متر | 0.0015 ملم | 0.0009 ملم | ≥ 0.002 مم |
| المغناطيسية المتبقية | 0.013 ملي طن | 0.008 ملي طن | 0.010 ملي طن | <0.02mT |
| خشونة السطح | را 0.018 ميكرومتر | را 0.016 ميكرومتر | را 0.019 ميكرومتر | را ≥ 0.02 ميكرومتر |
نتيجة العميل:انخفض معدل إعادة صياغة محرك العميل من 15% إلى 0 عبر ست دفعات متتالية. تحسنت كفاءة التجميع بنسبة 32%. لقد قدم العميل الآن طلبات سنوية تتجاوز 80.000 قطعة لهذا المكون.
"لقد نجحت عملية القطع CNC المخصصة ونظام الفحص الكامل من Sanluo في حل مشكلة استمرت لمدة عامين. عدد قليل جدًا من المتاجر يمكنها تحقيق تسطيح 0.002 مم على ورقة 0.5 مم --- لقد وجدنا شريكنا على المدى الطويل." --- شهادة العميل المكتوبة.
هذا الغلاف ذو الجدار الرقيق مصنوع من النحاس H62 ويعمل بمثابة هيكل الدعم الأساسي داخل أجهزة الاستشعار الكهروضوئية الصناعية عالية الدقة. يجب أن يتحمل الجزء بيئات درجة الحرارة الثابتة وأن يتزاوج مع مجسات زنبركية وحلقات إغلاق ودبابيس تحديد موقع مع تركيبات تداخل دقيقة.
| المعلمة | متطلبات |
| الطول الكلي | 1.55 ملم ± 0.05 ملم |
| أقصى القطر الخارجي | 80.31 ملم |
| سمك الجدار | 0.55 ملم (جانب واحد) |
| المحورية | 0.01 ملم |
| الانتهاء من السطح (وجوه التزاوج) | را 0.8 |
| الأخدود الداخلي | العمق 0.85±0.02 ملم، العرض 0.55±0.02 ملم، نصف القطر R0.03 |
| التسامح (IT1804-2000) | ±0.02~±0.05mm للأبعاد العامة |
لماذا فشل الموردين السابقين:حاولت ثلاثة متاجر أخرى أخذ العينات ولكن تم إلغاؤها جميعًا بسبب تشوه الجدار وعدم التسامح مع المحورية والنتوءات داخل الأخدود الضيق. الجدار الرقيق بسمك 0.55 مم هش للغاية ويميل إلى الاهتزاز أو التشويه أثناء الدوران التقليدي.
| المعلمة | عينة 1 | العينة 2 | العينة 3 | متطلبات |
| الطول الكلي | 1.53 ملم | 1.56 ملم | 1.54 ملم | 1.55 ± 0.05 ملم |
| سمك الجدار | 0.548 ملم | 0.551 ملم | 0.549 ملم | 0.55 ملم (الاسمي) |
| المحورية | 0.007 ملم | 0.006 ملم | 0.008 ملم | ≥ 0.01 مم |
| عمق الأخدود | 0.842 ملم | 0.853 ملم | 0.847 ملم | 0.85 ± 0.02 ملم |
| عرض الأخدود | 0.551 ملم | 0.549 ملم | 0.552 ملم | 0.55 ± 0.02 ملم |
| خشونة السطح (التزاوج) | را 0.65 | را 0.72 | را 0.68 | را ≥ 0.8 |
نتيجة العميل:انخفض معدل الخلل من 42% (المورد السابق) إلى 0% بعد تسليم 10,000 قطعة. انخفض انحراف إشارة المستشعر بنسبة 90%، كما انخفضت تكلفة إعادة العمل بعد البيع للعميل بنسبة 70%. لقد وضعوا الآن طلبًا متكررًا شهريًا يتراوح بين 8000 و12000 قطعة.
إن التزامنا بالجودة مدعوم بمعدات الفحص الشاملة وشهادة ISO9001:2008. نحن ننشر مجموعة واسعة من أدوات القياس:
يعمل برنامج تحسين التعشيش الذكي على زيادة استخدام المواد إلى أقصى حد مع الحفاظ على الدقة. تصل قدرة المعالجة الشهرية لدينا إلى 30 طنًا بمعدل تسليم في الوقت المحدد بنسبة 99%، وتخدم الصناعات بما في ذلك الهياكل الفولاذية وخزائن الهيكل والمصاعد والآلات الزراعية وآلات البناء.
هل أنت مستعد لمناقشة مشروعك؟أرسل لنا رسوماتك ثنائية وثلاثية الأبعاد للحصول على تقييم فني وعرض أسعار مجاني. سيقوم مديرنا الفني الأول بمراجعة متطلباتك شخصيًا واقتراح استراتيجية القطع المثالية باستخدام الحاسب الآلي.
|
|
|
|
