الطحن النهائي الجزئي

تكنولوجيا الطحن النهائي

تستخدم عملية الطحن الدقيقة من Sanluo Precision المطاحن النهائية الدقيقة لمعالجة الأسطح والتجاويف. تشمل أنواع القواطع المطاحن الطرفية المسطحة، والمطاحن الطرفية الكروية، والمطاحن الطرفية ذات نصف قطر الزاوية التي يبلغ قطرها φ0.1-2mm. قطع أحادي الجانب للطحن النهائي، مع تسطيح سطحي يبلغ 0.002 مم وخشونة سطح تبلغ Ra0.1-0.6μm. الحد الأدنى لعرض الأخدود لطحن الأخدود الضيق هو 0.015 مم، ونسبة عرض العمق لتصنيع الأخدود العميق هي ≥8:1، مع قاع أخدود مسطح وعمودية للجدار الجانبي أكبر من 88 درجة. يتم اعتماد الطحن الاستيفاء الحلزوني للطحن بفتحة صغيرة، بقطر ثقب يبلغ 0.05-5 مم، واستدارة تبلغ 0.001 مم وخشونة جدار الثقب تبلغ Ra0.2μm، وهو أفضل من الحفر. طحن متدرج متعدد الطبقات لتصنيع متدرج، مع ارتفاع طبقة واحدة 0.1-1 مم، وتوازي سطح الخطوة 0.01 مم وتربيع 90 درجة ± 5′.

دقة المحطة

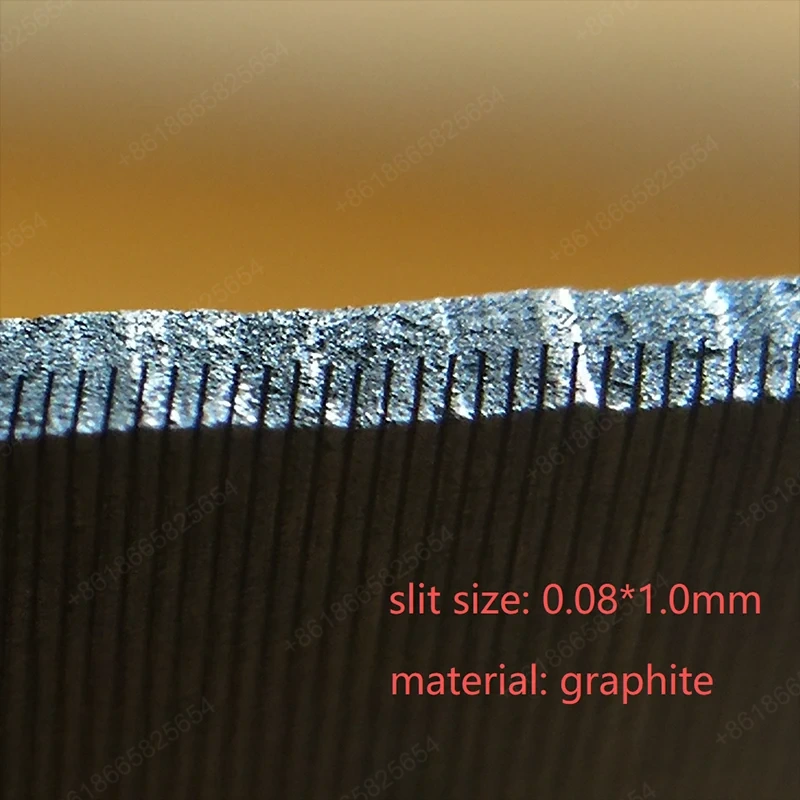

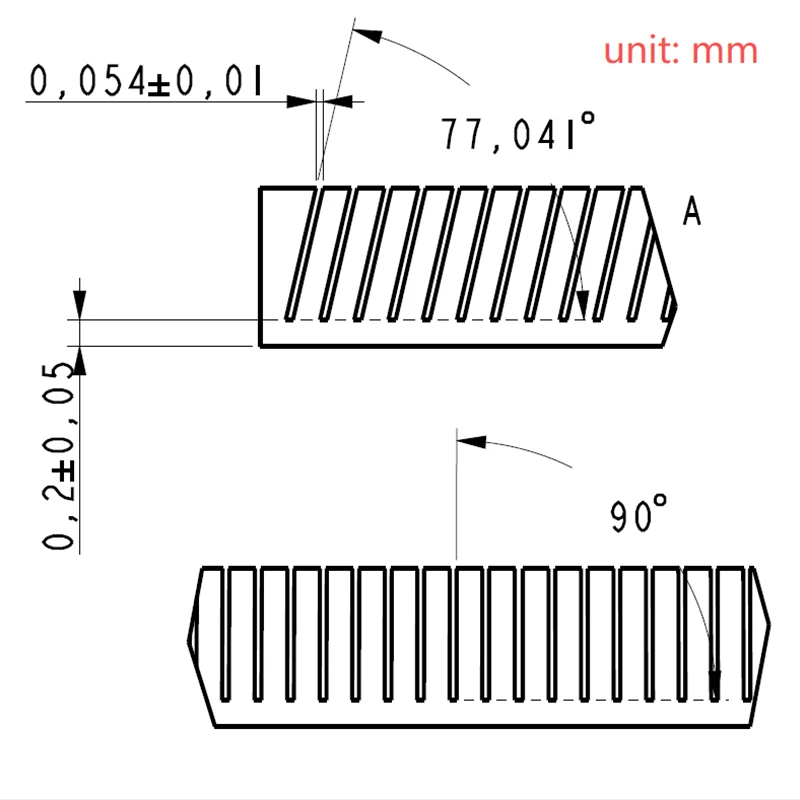

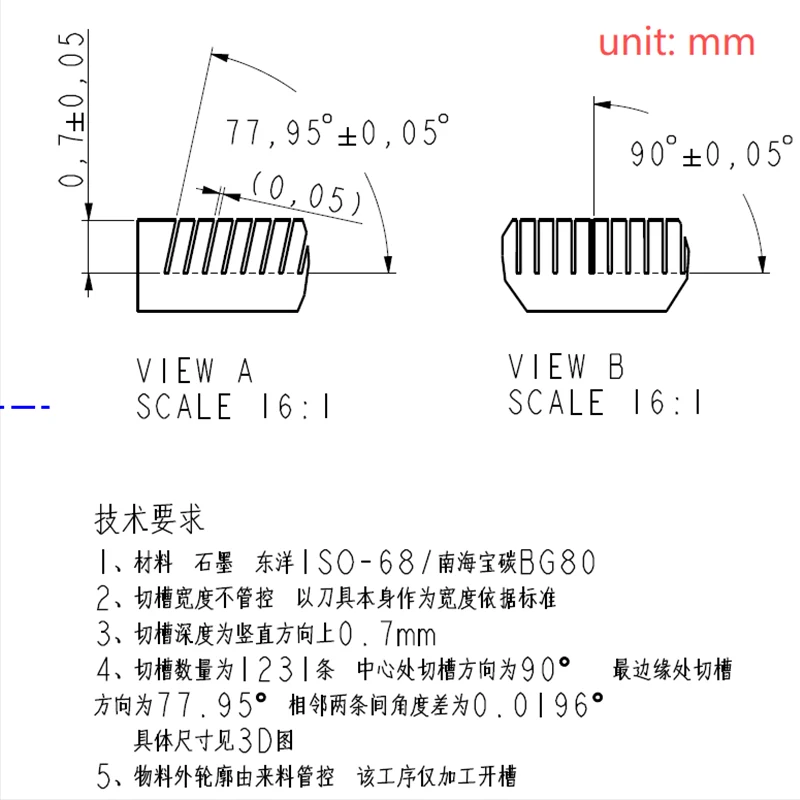

النقش الدقيق للأخاديد الضيقة والثقوب الصغيرة

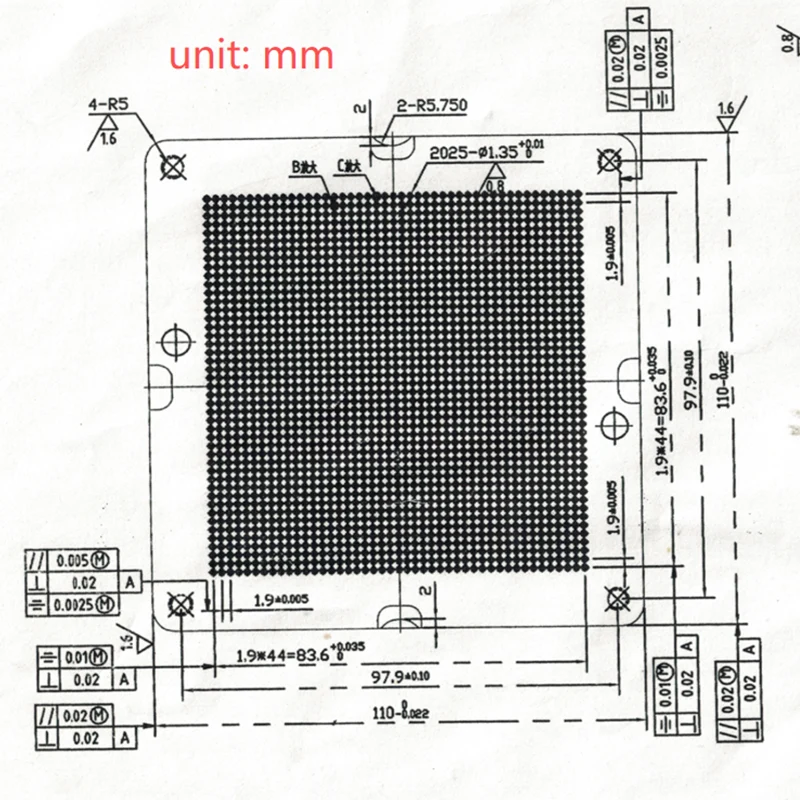

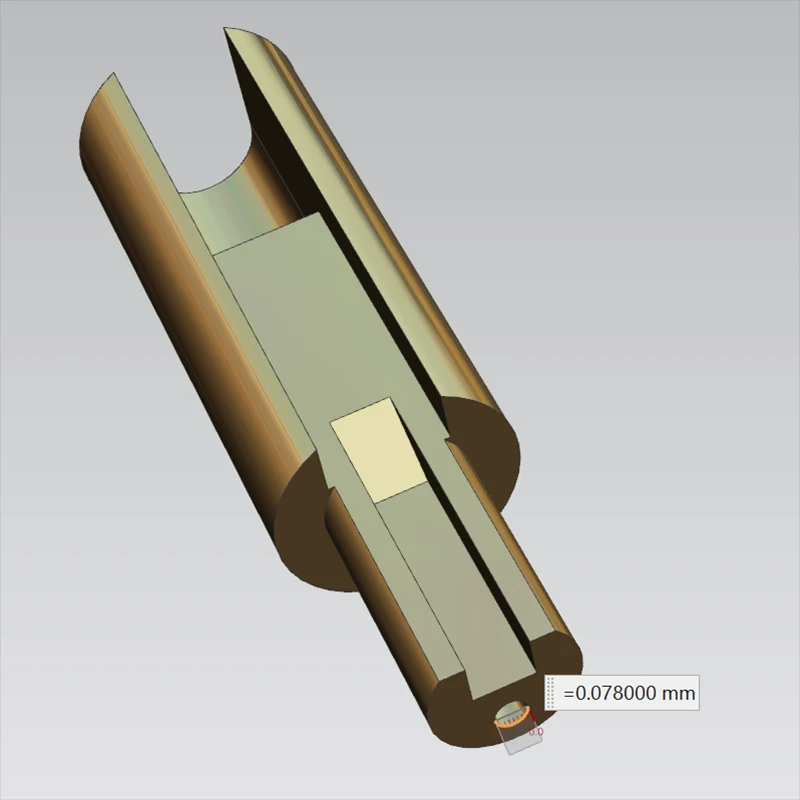

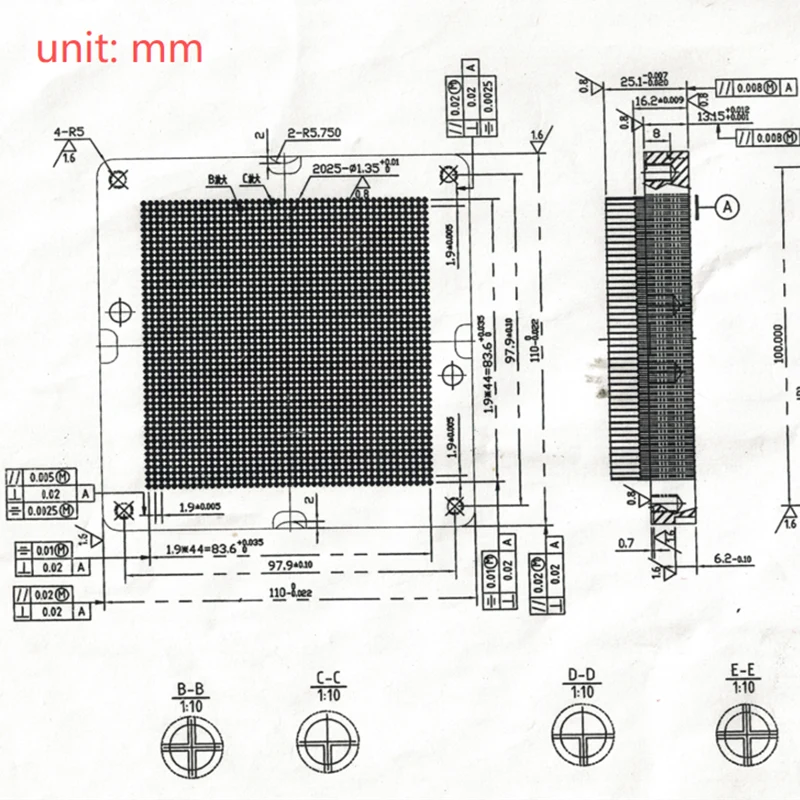

يتخصص مصنع المعالجة التابع لشركة Sanluo Precision في الطحن الدقيق، بما في ذلك الأخاديد الضيقة والثقوب الدقيقة: تصنيع الأخدود الضيق بعرض أخدود 0.05-2 مم، وعمق الأخدود 20 مم ونسبة عرض العمق 8: 1، اعتماد طواحين نهاية φ0.04-0.5 مم للطحن ذو الطبقات بسمك طبقة واحدة 0.2-0.5 مم، وتسطيح قاع الأخدود 0.001 مم، وتوازي الجدار الجانبي 0.001 مم وزاوية قائمة R<0.01 مم؛ طحن ثقب صغير بقطر ثقب φ0.02-3 مم وعمق ≥30 مم لتصنيع الثقب العميق، اعتماد طحن غاطس حلزوني مع تغذية دائرية، دقة قطر الثقب ±0.005 مم، استدارة 0.003 مم، فتحة ثقب خالية من نتوءات وجدار ثقب أملس مع Ra0.4μm، وهو أفضل من الثقوب المحفورة؛ فتحات ذات شكل خاص (ثقوب مربعة، فتحات على شكل الخصر، فتحات كفاف ذات شكل خاص) مع برمجة مرنة ودقة عالية.

مزايا التصنيع الواضحة

باعتبارنا مصنعًا محترفًا للطحن الطرفي الدقيق، فإننا مجهزون بمغزل كهربائي عالي السرعة مع سرعة دوران تبلغ 60000 دورة في الدقيقة ومنفذ تثبيت قاطع <0.002 مم، مما يضمن التشغيل المستقر. مجالات التطبيق واسعة النطاق: الأدوات الدقيقة (مذبذب كريستال الكوارتز عرض الأخدود الضيق 0.3 مم؛ توازي خطوة غشاء المستشعر 0.005 مم)، التغليف الإلكتروني (أسلاك الأخدود الصغير من الركيزة الخزفية؛ قطر الثقب الصغير للوحة الناقل IC φ0.8 مم)، الأجهزة البصرية (تسطيح نهاية حلقة الألياف الضوئية 0.003 مم؛ دقة مطابقة خطوة حامل العدسة 0.005 مم)، الغرسات الطبية (أخدود دليل مسمار العظام؛ ثقب سفلي لخيط الزرع بدقة تفتق). تتمتع الطحن الدقيق بمزايا واضحة: الدقة العالية مع تسامح جانبي يبلغ ±0.002 مم وخشونة Ra0.1μm، ومرونة عالية مع برمجة لمرة واحدة لأي شكل، وتصنيع آلي خالي من الإجهاد مع تشوه جزء ذي جدران رقيقة <0.01 مم، وطحن عالي السرعة بسطح أملس، ومجموعة واسعة من المواد القابلة للتشكيل (الفولاذ والألومنيوم والنحاس والتيتانيوم والسيراميك تحت HRC60). لقد قدمنا ​​خدمات تصنيع CNC صغيرة مخصصة للمؤسسات مثل Apple، وHuawei، وSiemens، وMedtronic، وما إلى ذلك، مع إنتاج سنوي يصل إلى 300,000 قطعة مصغرة.
