تحول الجزئي

مزايا التكنولوجيا

تقوم الخراطة الدقيقة لدينا بمعالجة الأجزاء الدوارة المصغرة على مخارط دقيقة. نطاق المعالجة: القطر الخارجي φ0.04～10mm، القطر الداخلي φ0.02～8mm، الطول ≥100mm. دقة الدوران: دقة القطر ±0.003 مم، الاستدارة 0.002 مم، الأسطوانية 0.003 مم، التركيز 0.005 مم، خشونة السطح Ra0.2-0.6μm. القواطع عبارة عن أدوات تحويل من الألماس أو الكربيد الأسمنتي بنصف قطر طرفي R0.1-0.4mm. معلمات القطع: سرعة المغزل 5000 دورة/دقيقة إلى 50000 دورة/دقيقة، معدل التغذية 0.005 مم/ص إلى 0.05 مم/ص، عمق القطع 0.01 مم إلى 0.3 مم. التبريد الكافي لسائل القطع يمكن أن يقلل من التشوه الحراري ويحسن جودة السطح.

دقة محطة التحول الصغيرة

تحول القدرة بالقطع

يتمتع مصنع المعالجة Sanluo Precision بقدرة تحويل دقيقة شاملة: تحويل أسطواني (سطح أسطواني، سطح مخروطي، سطح كروي، سطح مشكل بقطر φ0.1～10 مم، استدارة 0.002 مم، Ra0.3μm)، تدوير الوجه (التسطيح 0.005 مم، التعامد 0.01 مم، الشطب C0.1～0.5 مم)، الخطوة أعمدة (خطوات متعددة المراحل بارتفاع 0.1～5 مم وزوايا قائمة واضحة)، دوران داخلي (قطر الثقب φ0.5～8 مم، نسبة قطر العمق ≥5:1، الاستدارة 0.003 مم)، تدوير الخيط (الخطوة 0.3～2 مم، زاوية الخيط 60°±10′، دقة قطر خطوة ±0.01 مم)، الحز والفراق (عرض الأخدود 0.3～3 مم، عمق الأخدود ≥5 مم).

عملية التصنيع الدقيقة

باعتبارنا مصنعًا محترفًا لمعالجة الخراطة الدقيقة، لدينا تحكم دقيق في العملية: الخراطة الخشنة بعمق القطع من 0.2 إلى 0.5 مم لإزالة المواد الزائدة بسرعة، مع ترك بدل تحويل نهائي يبلغ 0.1 إلى 0.2 مم؛ الخراطة شبه النهائية بعمق القطع 0.05～0.15 مم وخشونة Ra1.6μm؛ الانتهاء من الخراطة بعمق القطع 0.01～0.03 مم، الدقة ±0.005 مم والسطح Ra0.4μm؛ تحول فائق الدقة باستخدام قواطع الماس، عمق القطع 0.005～0.01 مم، الدقة ±0.002 مم والسطح Ra0.1μm. مقاييس العملية: تثبيت معقول لتقليل التشوه، قواطع حادة لتقليل قوة القطع، تبريد كافٍ للتحكم في درجة الحرارة، قياسات متعددة للتصحيح في الوقت المناسب.

حالات التطبيق الغنية

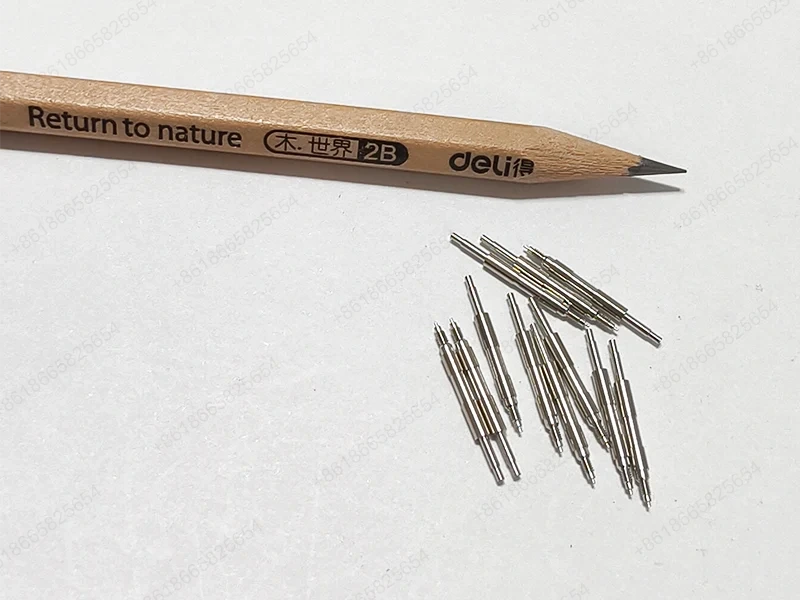

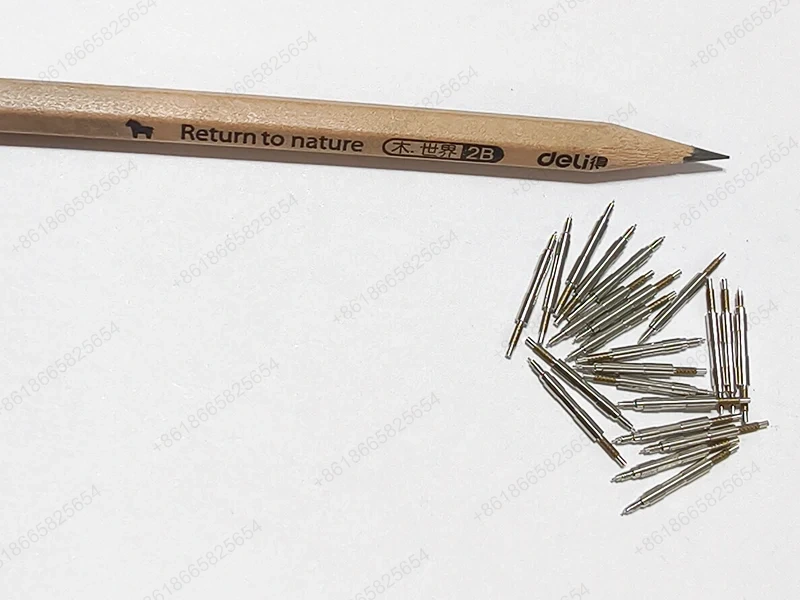

يتم تطبيق الدوران الدقيق في الأدوات الدقيقة (أعمدة دقيقة بـφ0.05-3 مم، ونسبة الطول إلى القطر ≥20 ونفاذ 0.005 مم؛ وأغطية دقيقة بسمك جدار 0.3-0.8 مم وتركيز 0.01 مم)، والمعدات الطبية (أعمدة وصلات أدوات تقويم العظام بسطح كروي R1-3 مم وسطح Ra0.3μm؛ وحاملات عدسات المنظار الداخلي ذات التركيز المركزي 0.005 مم)، أجهزة بصرية (حاملات العدسات H7 مع تعامد الوجه النهائي 0.005 مم؛ مواد خزفية من الألياف الضوئية مع استدارة 0.002 مم)، اتصالات إلكترونية (أغلفة موصل بسمك جدار 0.2-0.5 مم؛ أعمدة محرك صغيرة مع انحراف مركزي 0.05 مم وتوازن ديناميكي درجة G2.5). قدمت شركة Sanluo Precision بشكل مباشر أو غير مباشر خدمات التصنيع باستخدام الحاسب الآلي الدقيقة المخصصة للمؤسسات مثل Sony، وCanon، وOlympus، وTE Connectivity، وما إلى ذلك، بإنتاج سنوي يصل إلى 3 ملايين قطعة.

المعلمات التقنية
