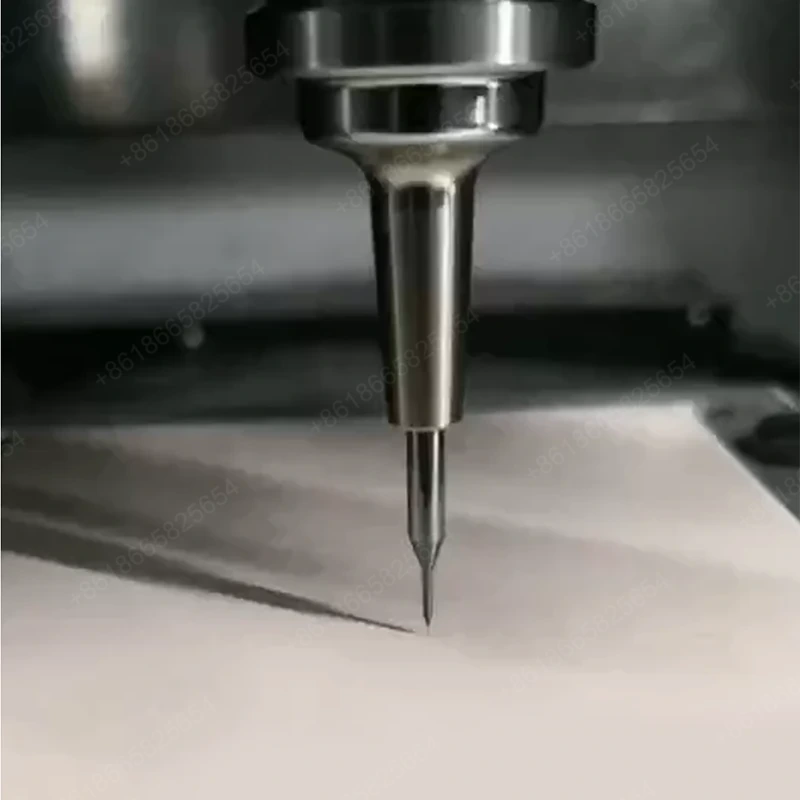

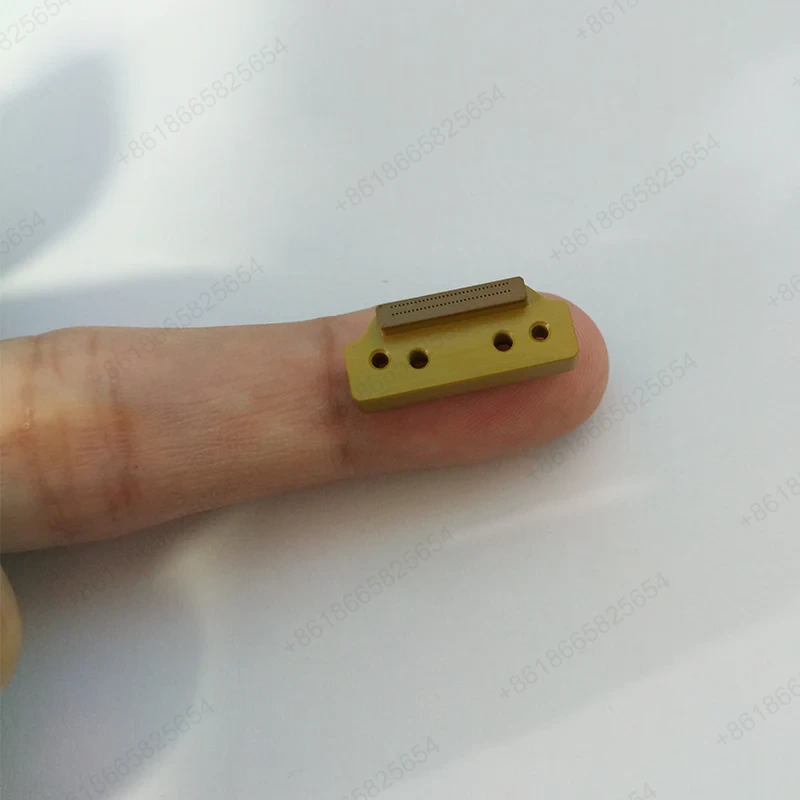

يستخدم حفر الثقب الصغير لدينا لقم الثقب الصغير لحفر الثقوب بسرعة عالية. قطر لقمة الحفر هو φ0.01-2mm، والمثاقب اللولبية، والمثاقب ذات المخدد المستقيم، والمثاقب المسدسية جميعها متوفرة، مصنوعة من الكربيد الأسمنتي أو الفولاذ عالي السرعة. دقة الحفر: قطر الثقب ±0.005-0.02 مم، موضع الثقب ±0.01 مم، العمودي 0.01 مم، الاستدارة 0.005 مم. الحد الأقصى لنسبة العمق إلى القطر لحفر الثقب العميق هو 20:1، وذلك باستخدام مثقاب مسدس مع تبريد داخلي لإزالة الرقائق. سرعة الدوران هي 5000-50000 دورة في الدقيقة، وضغط سائل التبريد هو 0.5-2MPa.
|
دقة الأبعاد |
التطوير التنظيمي |
بطاقة تعريف |
تي (ج) |
موانئ دبي |
جنوب غرب |
|
الوحدة: ±/مم |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
|
الدقة الهندسية |
استدارة |
المحورية |
استقامة |
أسطواني |
التماثل |
|
الوحدة: ±/مم |
0.001 |
0.002 |
0.001 |
0.002 |
0.002 |
|
القدرة الإنتاجية |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
1 ~ 999999 قطعة |
|
دورة الإنتاج |
3-20 يوما |
3-20 يوما |
3-20 يوما |
3-20 يوما |
3-20 يوما |

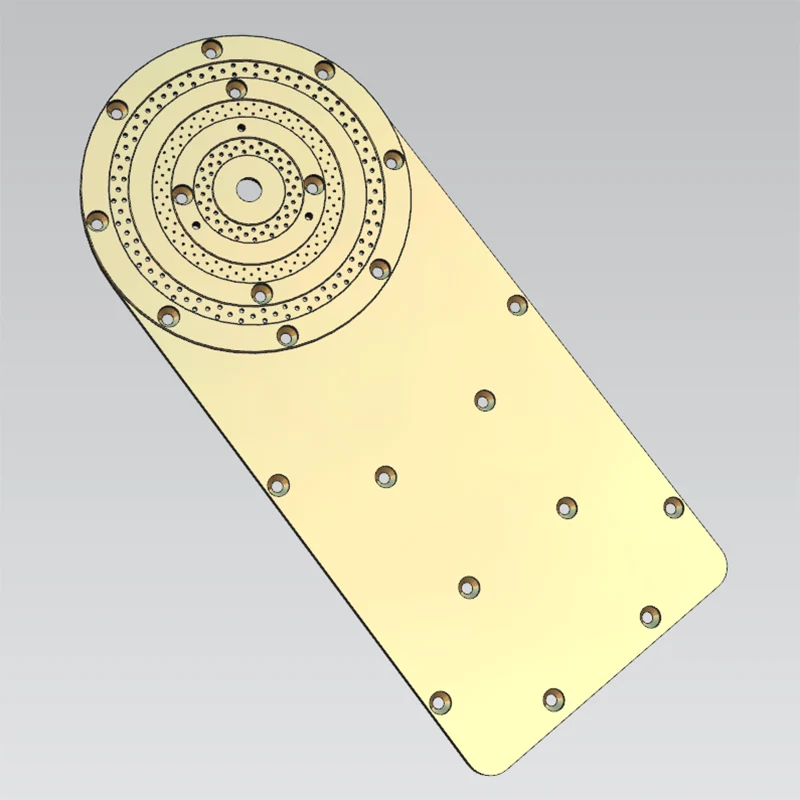

يتمتع مصنع المعالجة Sanluo Precision بقدرة حفر دقيقة شاملة: الثقوب الدقيقة القياسية (القطر φ0.1-2 مم، العمق ≥30 مم، نسبة قطر العمق ≥15: 1، دقة موضع الثقب ± 0.01 مم)، الثقوب الدقيقة العميقة (العمق ≥60 مم، نسبة قطر العمق ≥20: 1، الاستقامة 0.05 مم / 100 مم)، الثقوب العمياء (دقة العمق ± 0.05 مم، خشونة قاع الثقب Ra<1.6μm)، من خلال الثقوب (خالية من نتوءات، جدار الثقب Ra0.8-1.6μm)، والثقوب المائلة (زاوية الميل 15°-75°)، والثقوب المتقاطعة (دقة نقطة التقاطع ±0.02 مم)، وفتحات المصفوفة (دقة خطوة الثقب ±0.01 مم، والاتساق <0.005 مم).
باعتبارنا مصنعًا محترفًا لحفر الثقب الصغير، قمنا بتحسين العملية: اختيار لقم الثقب (مثاقب ذات أخاديد مستقيمة لقطر الثقب φ<0.5 مم لمنع الكسر، مثاقب ملتوية لـφ0.5-2 مم لتحسين الكفاءة، مثاقب مسدس للثقوب العميقة مع تبريد قوي)، عملية ثقب تجريبي (تحسين الدقة من الصغيرة إلى الكبيرة)، حفر متعدد الطبقات (0.5-2 ضعف القطر في كل مرة)، سحب الأداة لإزالة الرقاقة (سحب الأداة كل مرة) 1-3 مم من الحفر لمنع الانسداد)، وفحص طرف الحفر (استبدال أطراف الحفر البالية في الوقت المناسب)، والشطب بعد الحفر (C0.1-0.3 مم لإزالة النتوءات).

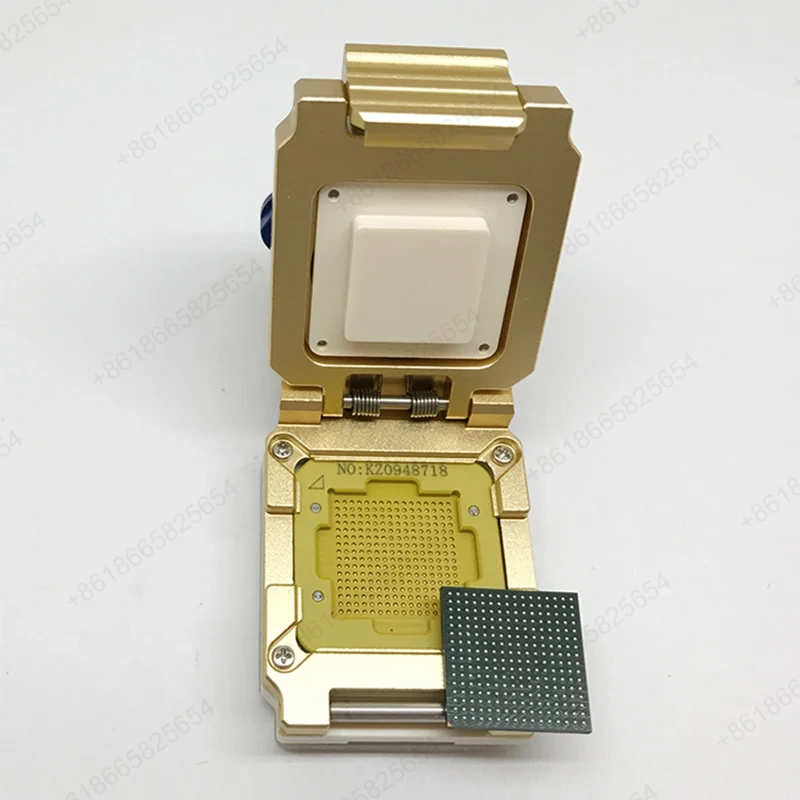

يتم تطبيق حفر الثقب الصغير في قوالب دقيقة (ثقوب دبوس القاذف φ0.5-3 مم، العمق 150 مم، نسبة قطر العمق ≥30:1؛ فتحات التبريد ذات الفتحات المائلة 30°-45° تخترق الداخل)، الأجهزة الإلكترونية (ثقوب PCB φ0.2-1 مم، موضع الثقب ±0.05 مم؛ فتحات ثقب الركيزة الخزفية بدون تقطيع)، المعدات الطبية (الثقوب الجانبية للقسطرة) φ0.3-1mm لتوصيل الدواء؛ فتحات دليل مسمار العظام φ1.5-3mm لتوجيه عملية الزرع)، وأجزاء الفضاء الجوي (فتحات تبريد الشفرة φ0.5-1.5mm، زاوية الميل 20°-40°؛ فوهات الوقود φ0.2-0.8mm مع الانحلال متعدد الفتحات). قدمت شركة Sanluo Precision بشكل مباشر أو غير مباشر خدمات تصنيع CNC صغيرة مخصصة لشركات مثل BYD، وFoxconn، وJohnson & Johnson، وMedtronic، وما إلى ذلك، مع حجم حفر سنوي يزيد عن 4 ملايين ثقب، وتتميز بجودة مستقرة وموثوقة.
|
فئة المعلمة |
تفاصيل المعلمة |
|
نموذج المعدات |
كاستي-WK |
|
تحديد المواقع الأساسية |
حفر ثقب صغير عالي الدقة |
|
عدد المحاور |
المعلومات مفقودة |
|
دقة المفتاح |
كرر دقة تحديد المواقع ± 0.5μm |
|
نظام القيادة |
يعتمد المحور X محركًا خطيًا مع استجابة سريعة. تعتمد محاور Y/Z براغي كروية عالية الدقة مع تحكم كامل في الحلقة المغلقة لمشفرات الشبكة المغناطيسية |
|
نظام المغزل |
يعتمد المغزل الكهربائي الألماني SycoTec عالي السرعة، والذي يتميز بالسرعة العالية والدقة العالية وعزم الدوران الكبير |
|
قدرة التصنيع |
يدعم نطاق قطر الثقب من 0.015 إلى 10 ملم |
|
هيكل السرير |
قاعدة رخامية ذات ثبات جيد |
|
تحديد المواقع البصرية |
مزودة بكاميرا بدقة 5 ميجابكسل، ودقة تحديد المواقع تصل إلى 1 ميكرومتر |
|
المزايا الأساسية |
هيكل مدمج، عملية مستقرة؛ عمل متعدد المحطات، كفاءة تصنيع عالية |
|
التطبيقات النموذجية |
أجزاء الحفر الدقيقة الدقيقة، إلخ |
|
فئة المعلمة |
تفاصيل المعلمة |
|
نموذج المعدات |
(آلة الحفر CNC ذات السرعة العالية ذات 4 محاور) |
|
تحديد المواقع الأساسية |
حفر ثقب صغير متعدد الزوايا وعالي الكفاءة |
|
عدد المحاور |
4 محاور (بما في ذلك المحور A الذي يدور تلقائيًا بزاوية 360 درجة) |
|
نظام المغزل |
مغزل عالي السرعة مع سرعة قابلة للتعديل من 3000 - 60,000 دورة في الدقيقة |
|
دقة المفتاح |
دقة تحديد موضع الأداة الآلية 0.001 - 0.002 مم؛ دقة تشغيل المغزل μ المستوى (0.0001-0.0002 مم) |
|
نظام التبريد |
مجهزة بنظام دوران التبريد الداخلي لضمان عدم ارتفاع درجة حرارة المغزل وحماية لقم الثقب الصغيرة |
|
نظام CNC |
يدعم استيراد رسومات CAD لإنشاء البرامج تلقائيًا بدون برمجة |
|
المزايا الأساسية |
قادرة على تحقيق الحفر التلقائي متعدد الزوايا بزاوية 360 درجة؛ أتمتة عالية وسهولة التشغيل |
|
التطبيقات النموذجية |
حفر ثقب صغير للأنبوب الدائري أو قطع العمل متعددة السطوح المصنوعة من الفولاذ المقاوم للصدأ والألومنيوم والحديد والنحاس والبلاستيك وغيرها من المواد |
|
فئة المعلمة |
تفاصيل المعلمة |
|
نموذج المعدات |
مركز تصنيع سلسلة HX-1680 |
|
تحديد المواقع الأساسية |
استهداف متطلبات تصنيع الثقوب الدقيقة عالية الدقة للمعدات الطبية، مثل الأجزاء المشتركة للأدوات الجراحية |
|
نظام المغزل |
مغزل كهربائي عالي الدقة مع جريان نصف قطري ≥0.001 مم، مجهز بأدوات حصرية لحفر الثقب الصغير |
|
تكنولوجيا التحكم |
إلى جانب تقنية التحكم في الحلقة المغلقة، يمكنها مراقبة تغيرات الأبعاد في الوقت الفعلي أثناء الحفر والتعويض تلقائيًا عن تآكل الأداة |
|
قدرة التصنيع |
قادرة على تصنيع ثقوب عالية الدقة بقطر φ3 مم، ومتطلبات تحمل قطر الثقب بدرجة H5، وخطأ محوري الثقب ≥0.005 مم |
|
التكيف الآلي |
يدعم التركيبات المخصصة للتكيف مع متطلبات تصنيع قطع العمل ذات الهياكل المختلفة |
|
التطبيقات النموذجية |
أجزاء الحفر الدقيقة الدقيقة، إلخ |
|
فئة المعلمة |
تفاصيل المعلمة |
|
نموذج المعدات |
CNC-430AC |
|
تحديد المواقع الأساسية |
ماكينة CNC ذات 4 محاور أوتوماتيكية بالكامل، مناسبة لتصنيع الثقوب الدقيقة لأشباه الموصلات والسيراميك والمواد الأخرى |
|
عدد المحاور والسكتة الدماغية |
CNC ذو 4 محاور؛ شوط المحور X/Y 400x300mm؛ السكتة الدماغية للمحور Z 250 مم |
|
دقة المفتاح |
دقة تحديد موضع المحور X/Y 0.005 مم؛ كرر دقة تحديد المواقع ± 0.0005 مم |
|
التحكم والقيادة |
نظام CNC Advantech من تايوان؛ تعتمد محاور X/Y على محركات خطية مؤازرة تعمل بالتيار المتردد |
|
تأثير الآلات |
خشونة السطح Ra 0.6μm |
|
التكوين المميز |
يستخدم الماء منزوع الأيونات كسائل عمل؛ مجهزة بمصدر طاقة غير كهربائيا لمنع أكسدة قطعة العمل |
|
التطبيقات النموذجية |
أجزاء الحفر الدقيقة الدقيقة، إلخ |
