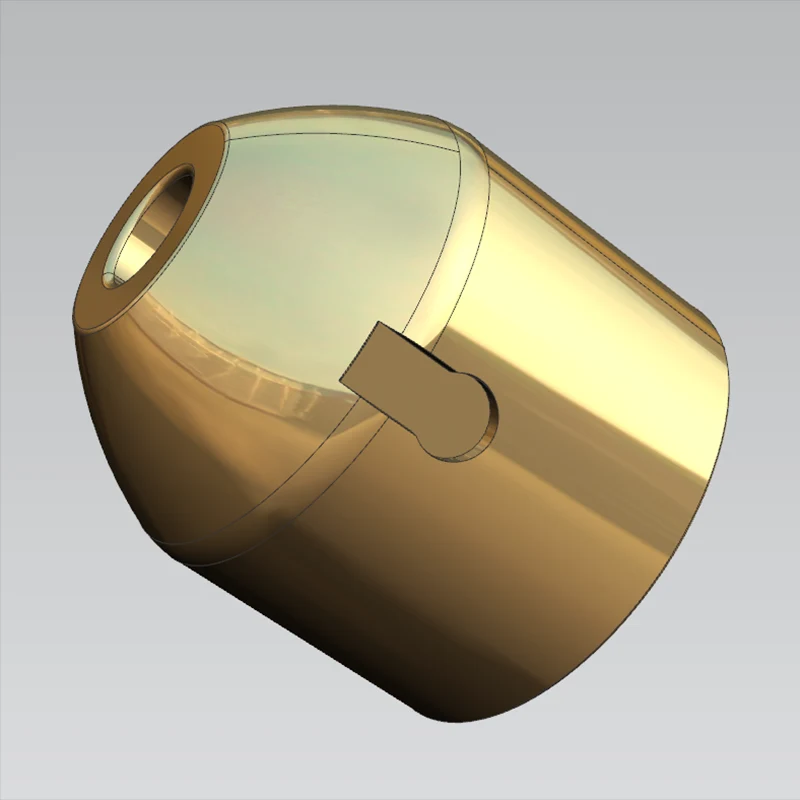

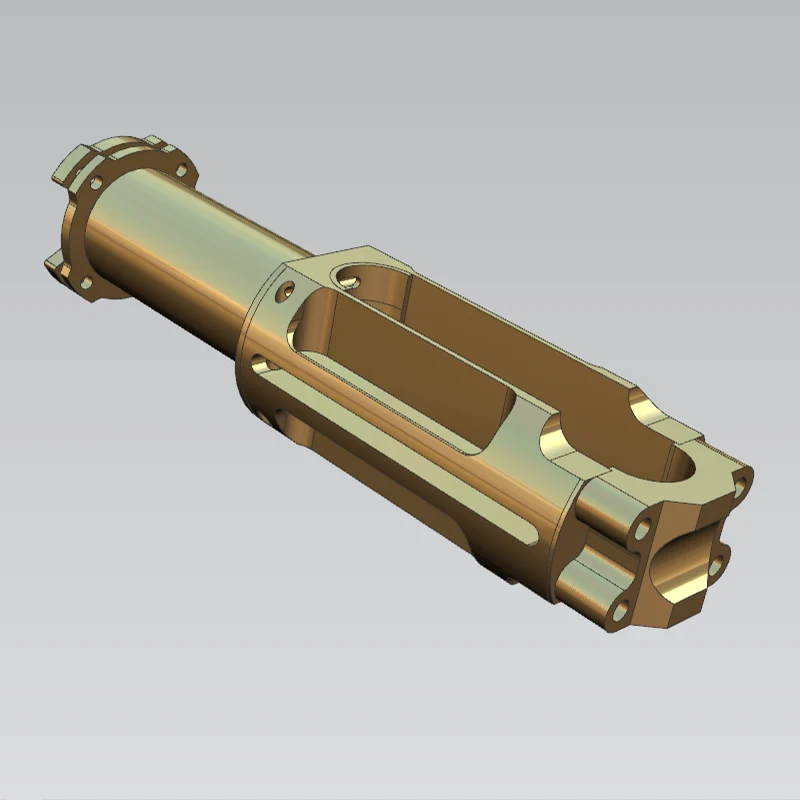

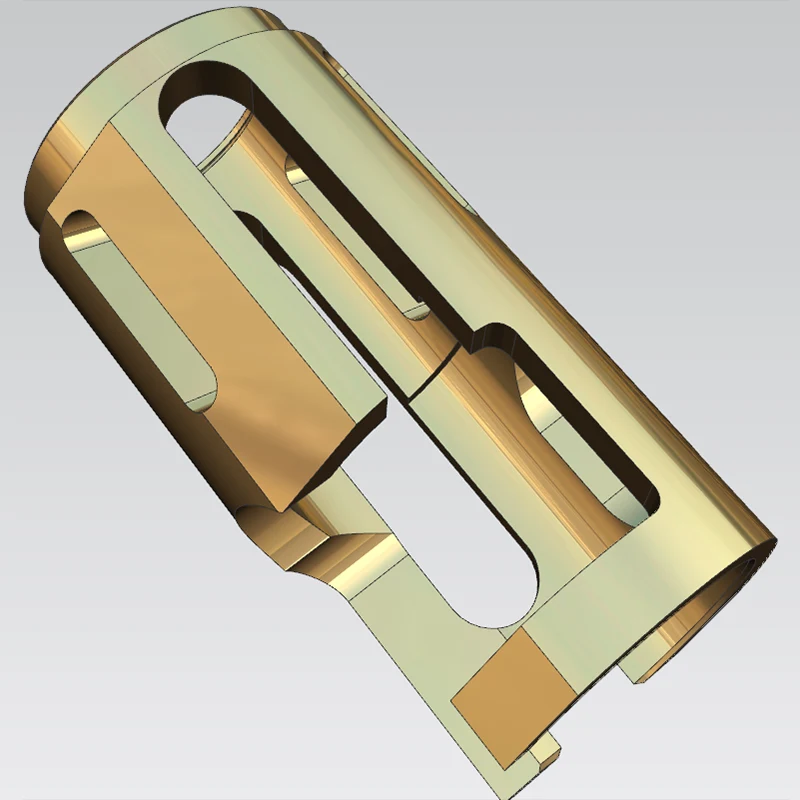

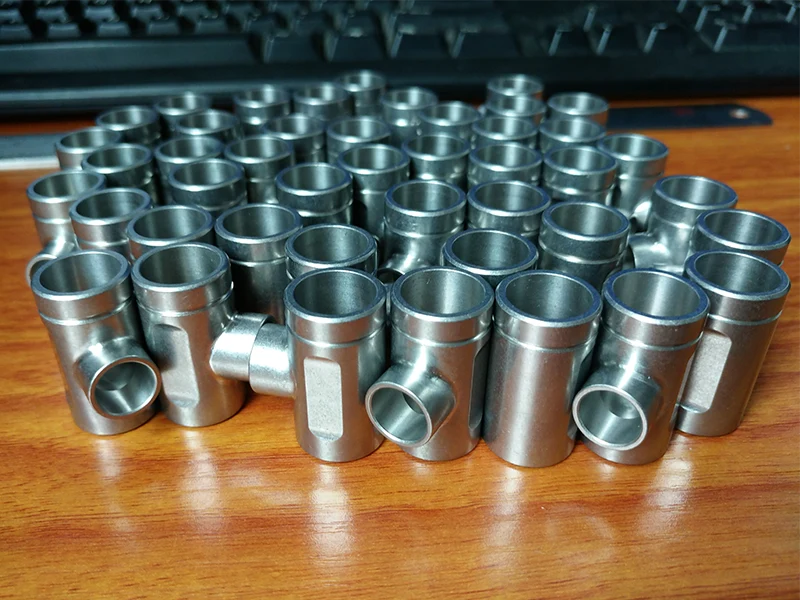

تشغيل مطحنة CNC

تدمج إمكانات تحويل مطحنة CNC لدينا وظائف الخراطة والطحن والحفر والتنصت والتجويف في جهاز واحد. يدعم المغزل كلاً من الدوران الدوار والطحن الثابت، في حين تسمح حركة المحور C والمحور Y المنسقة بالمعالجة الكاملة للأجزاء المعقدة في إعداد واحد. تشمل مواصفات المعدات ما يلي: سرعات المغزل من 50 إلى 5000 دورة في الدقيقة؛ دقة فهرسة المحور C 360 درجة تبلغ ±5″؛ 8-16 أداة حية بسرعات تتراوح بين 6000-12000 دورة في الدقيقة؛ وحركة المحور Y تبلغ ± 50-150 مم لتصنيع الثقوب المتقاطعة اللامركزية. تغطي إمكانيات التصنيع أقطار الدوران من φ10 إلى 500 مم، وعرض الطحن من 100 إلى 400 مم، وأقطار الحفر من φ1 إلى 50 مم، وأحجام التنصت من M3 إلى M48. تتضمن دقة التصنيع ±0.01 مم للخراطة، و±0.02 مم للطحن، و±10 بوصة لفهرسة المحور C، وخشونة السطح Ra 0.8–3.2 ميكرومتر.

دقة التصنيع

مجهزة بمجموعة شاملة من أدوات الفحص وأدوات القياس، بما في ذلك: أجهزة CMM، وأنظمة قياس الرؤية، وأجهزة العرض الجانبية، ومقاييس قطر الليزر، ومقاييس التداخل بالليزر، وأجهزة اختبار خشونة السطح، واختبار الاستدارة، ومجاهر صانع الأدوات، والمجاهر الاستريو، والميكرومتر، والمقاييس الدبوسية، ومؤشرات الطلب، والميكروميترات عالية الدقة، ومقاييس الارتفاع الإلكترونية، والفرجار، وكتل القياس، واختبار الصلابة، ومقاييس الخيوط.

مزايا التصنيع باستخدام الحاسب الآلي

تقدم شركة Sanluo Precision مزايا كبيرة في تشغيل مطحنة CNC: المعالجة ذات الإعداد الفردي (إكمال الخراطة، والطحن، والحفر، والنقر، والتثقيب دفعة واحدة؛ وإزالة أخطاء التثبيت؛ وتحقيق تركيز يبلغ 0.01 مم وعمودي يبلغ 0.02 مم)؛ زيادة الكفاءة (آلة واحدة تحل محل وحدات متعددة؛ زيادة الكفاءة بنسبة 50% إلى 70%)؛ دقة مضمونة (يضمن المسند الموحد من إعداد واحد دقة تسامح هندسية عالية؛ وتحسين التركيز والعمودية والدقة الموضعية بنسبة 30%)؛ حجم صغير (آلة واحدة تستبدل 3-5 وحدات؛ توفر 60% من المساحة الأرضية؛ تقلل الاستثمار)؛ تقصير المهل الزمنية (يلغي أوقات النقل والانتظار بين العمليات؛ وتقليل دورة الإنتاج بنسبة 40% إلى 60%)؛ تقليل العمالة (مشغل واحد لكل ماكينة؛ وخفض تكاليف العمالة بنسبة 60%).

المعدات والقدرات التقنية

باعتبارها شركة متخصصة في تصنيع مطحنة CNC، فإن Sanluo Precision تقود الصناعة في مجال التكنولوجيا. العلامات التجارية للمعدات: مراكز تصنيع متزامنة ذات 5 محاور مستوردة من اليابان وألمانيا (MAZAK Integrex، DMG MORI CTX، OKUMA Multus)؛ نظام المغزل (مغزل مدمج بسرعة 5000 دورة في الدقيقة، وقوة 30-50 كيلووات، وعزم دوران عالي، وقدرة قطع للخدمة الشاقة)؛ برج الأدوات الحية (12 محطة، سرعة 12000 دورة في الدقيقة، طاقة 7.5 كيلووات)؛ أنظمة CNC (FANUC 31i / SIEMENS 840D مع تحكم متزامن خماسي المحاور وتحكم RTCP/TCP)؛ تحقيقات Renishaw (الفحص أثناء العملية والتعويض التلقائي لدقة تبلغ ±0.005 مم)؛ برنامج UG/Mastercam (البرمجة التلقائية، وتحسين مسار الأدوات، والتحقق من المحاكاة). توفر الشركة خدمات تصنيع طاحونة دوارة احترافية ومخصصة للعملاء العالميين.

المواصفات الفنية للمعدات

دراسة حالة التطبيق الكلاسيكي

من خلال الاستفادة من تقنيات التصنيع الناضجة، ونظام التحكم الشامل في الإنتاج، وسنوات من الخبرة في التصنيع الدقيق، تتخصص شركة Sanluo Precision في عمليات تشغيل المطاحن CNC. نحن نستخدم عملية تشكيل "أحادية الإعداد" للتخلص تمامًا من الأخطاء التراكمية المرتبطة بالمعالجة متعددة المراحل والتثبيت المتكرر. بالنسبة للمواد التي يصعب تصنيعها - مثل سبائك الألومنيوم عالية الصلابة ومختلف أنواع الفولاذ المقاوم للصدأ - فإننا نقوم بتحسين استراتيجيات القطع والمعلمات لحل التحديات على مستوى الصناعة بشكل فعال مثل الحافة المبنية (BGE)، وانحراف الأداة، والتشوه الحراري. فيما يلي دراسة حالة الإنتاج في العالم الحقيقي:

دراسة الحالة 1: جسم مكبس محرك السيارة (سبائك الألومنيوم 7075-T6)

هذا المنتج عبارة عن مكون ترددي أساسي للمحرك الجديد الذي تم تطويره بواسطة شركة محلية للبحث والتطوير في مجال السيارات، وهو مصنوع من سبائك الألومنيوم 7075-T6. هذه المادة صلبة نسبيًا وعرضة لمشاكل مثل الحافة المبنية والتشوه الحراري أثناء التشغيل الآلي؛ علاوة على ذلك، يتطلب المنتج معايير صارمة لدقة التصنيع الشاملة والاستقرار التشغيلي.

يتطلب العميل رقابة صارمة على العديد من الأبعاد الرئيسية والتفاوتات الهندسية: تفاوت القطر الخارجي Φ50، والمحورية Φ77/Φ78، وتسامح 23±0.01 مم لفتحة الدبوس، ومتطلبات التسامح الموضعي المتعددة البالغة 0.02 مم. لا تستطيع عمليات الخراطة والطحن المنفصلة التقليدية التحكم بشكل فعال في الأخطاء الناجمة عن عمليات الإعداد المتعددة؛ وبالتالي، حدد العميل استخدام عملية دوران الطاحونة.

ولمواجهة تحديات التصنيع هذه، استخدمنا أداة آلية دوارة لإكمال جميع العمليات - بما في ذلك القطر الخارجي، والوجه النهائي، وفتحات الحافة، وثقب الدبوس، والفتحات الجانبية - في إعداد واحد. أثناء المعالجة الأولية، حافظنا على حد تشغيل يبلغ 0.3 مم على الأسطح الحرجة واستخدمنا دورانًا مستمرًا لمبرد مستحلب عالي الضغط لمنع التشوه الحراري. من أجل التشطيب، استخدمنا أدوات متخصصة ذات سرعة منخفضة ومعلمات تغذية محسنة للتخلص تمامًا من مشكلات الحواف المتراكمة المرتبطة بالألمنيوم 7075، مما يضمن جودة سطح فائقة.

عند الانتهاء، أجرينا عمليات فحص شاملة لجميع الأبعاد الرئيسية والتفاوتات الهندسية باستخدام آلة القياس الإحداثي (CMM). أظهرت القياسات الفعلية التحكم في المحورية ضمن 0.01 مم، والحفاظ على تفاوتات ثقب الدبوس باستمرار عند ± 0.005 مم، مع تلبية جميع المقاييس لمواصفات المخطط بنسبة 100%. العينات المقدمة من العميل اجتازت اختبار مقاعد البدلاء في المحاولة الأولى؛ كان التجميع والتشغيل سلسًا، مع عدم وجود حالات ربط أو التصاق.

كان العميل قد استخدم سابقًا أسلوب التصنيع المتسلسل، لكن أخطاء التثبيت تسببت في انحرافات مستمرة في المحورية والدقة الموضعية التي لا يمكن حلها على الرغم من إعادة العمل المتكررة. تخلصت عملية الطحن المركبة من أخطاء التثبيت المتعددة عند المصدر، مما أدى إلى حل مشكلات الجودة التي طال أمدها بشكل كامل. تعمل هذه الدفعة من العينات حاليًا بثبات في معدات المحرك. يقدر العميل بشدة دقة التصنيع وكفاءة التسليم، ومن ثم يمنحنا طلبات دفعة صغيرة - وهو إثبات قوي للمزايا البارزة للتصنيع المركب بالمطحنة الدوارة لمكونات سبائك الألومنيوم عالية الدقة.

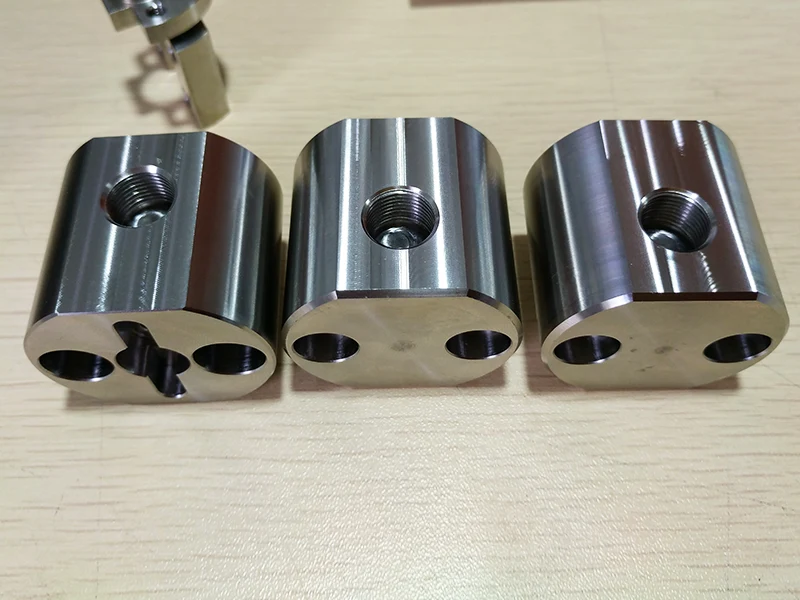

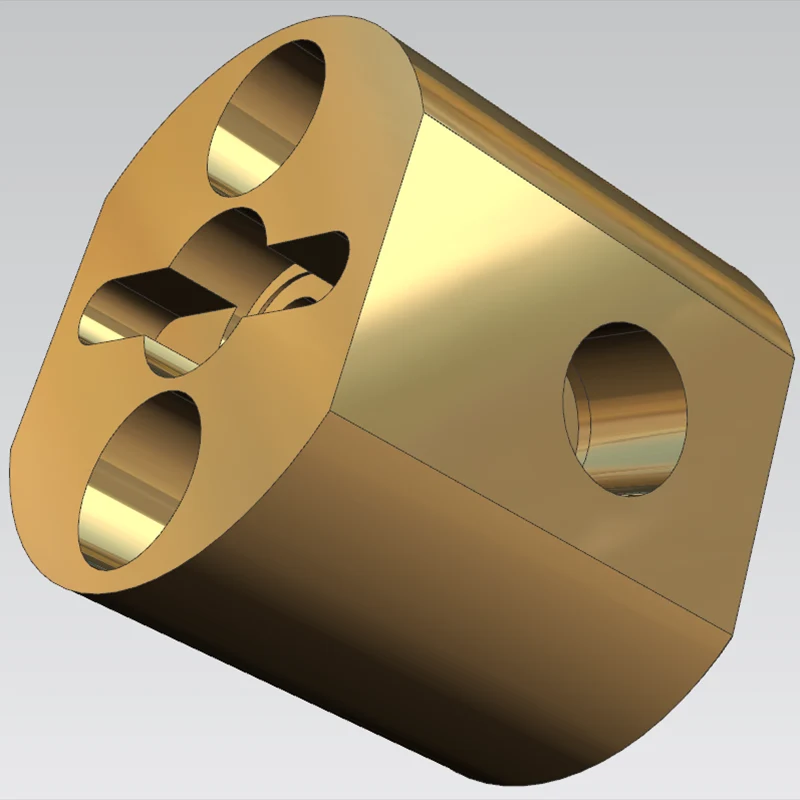

دراسة الحالة 2: رأس المضخة من الفولاذ المقاوم للصدأ 1Cr18Ni9

يعد رأس المضخة هذا مكونًا أساسيًا لمصنع معدات السوائل المحلية، ويستخدم في تجميعات مضخات الضغط العالي. مصنوع من الفولاذ المقاوم للصدأ 1Cr18Ni9، ويتطلب المنتج معايير عالية للغاية لسلامة الختم والتفاوتات الهندسية.

تضمنت المواصفات الفنية الرئيسية التي طلبها العميل ما يلي: محورية 0.03 مم للتجويف الداخلي Φ12، واستدارة 0.015 مم للتجويف الداخلي Φ9، ومتطلبات دقة موضعية محددة لفتحتين ملولبتين M12. نظرًا للالتصاق العالي لمادة الفولاذ المقاوم للصدأ - والتي غالبًا ما تؤدي إلى حافة مدمجة (BGE) وانحراف الأداة - كافحت المعالجة التسلسلية التقليدية للوفاء بالتفاوتات الصارمة؛ طلب العميل صراحةً استخدام الآلات المركبة ذات الطاحونة الدوارة.

لقد استخدمنا مركزًا متكاملاً لتصنيع الطاحونة الدوارة لإكمال تصنيع القطر الخارجي، والوجه النهائي، والتجويف الداخلي، والثقوب الملولبة في إعداد واحد. أثناء المعالجة الأولية، تم حجز بدل قدره 0.2 مم للتجويف الداخلي الحرج، وتم استخدام سائل تبريد عالي الضغط في جميع أنحاء لإزالة الرقائق ومنع مشكلات الحواف المتراكمة بشكل فعال. من أجل التشطيب، اخترنا أدوات متخصصة من الفولاذ المقاوم للصدأ، ومعاملات قطع منخفضة، وانحراف الأداة الذي يتم التحكم فيه بشكل صارم. تم تشكيل الثقوب الملولبة أثناء العملية لإزالة الأخطاء المرتبطة بالتثبيت الثانوي.

أكد الفحص الكامل الأبعاد باستخدام آلة قياس الإحداثيات (CMM) النتائج: ظلت المحورية مستقرة في حدود 0.02 مم، وتم التحكم في استدارة التجويف الداخلي في حدود 0.01 مم، كما استوفت الدقة الموضعية للثقوب الملولبة جميع المواصفات. لقد اجتاز المنتج فحص القبول في المحاولة الأولى، وأداء الختم يتوافق تمامًا مع معايير التشغيل. في السابق، كان العميل يستخدم المنتجات المصنعة عبر خطوات معالجة متسلسلة؛ تسببت انحرافات التثبيت في تجاوز المحورية الحدود، مما أدى إلى استمرار مشكلات التسرب في جسم المضخة بعد التجميع. أدى اعتماد عملية الطحن المركبة إلى حل أخطاء التثبيت بشكل كامل والقضاء على خطر التسرب. تعمل هذه المجموعة من رؤوس المضخات منذ ذلك الحين بشكل مستمر وثابت في الميدان لسنوات، ولا تزال الشراكة قوية - مما يؤكد بشكل أكبر قيمة المعالجة المركبة بالطاحونة الدوارة لمكونات السوائل عالية الدقة المصنوعة من الفولاذ المقاوم للصدأ.

دراسة الحالة 3: الواجهة الأمامية لغطاء المحرك المصنوع من الفولاذ المقاوم للصدأ 304

يعد هذا المكون جزءًا أساسيًا من محرك بدون فرش تم تصنيعه بواسطة شركة معدات صناعية محلية. مصنوعة من الفولاذ المقاوم للصدأ 304، وهي تتطلب التزامًا صارمًا بالتفاوتات الهندسية ومواصفات خشونة السطح.

تضمنت معايير الفحص الرئيسية للعميل المحورية بين القطرين الداخلي والخارجي، والتدفق المحوري للوجه النهائي، والدقة الموضعية لمجرى المفتاح الجانبي. حددت المخططات أنه يجب التحكم في المحورية لأسطح التزاوج الحرجة في حدود 0.01 مم، ويجب أن تصل خشونة السطح الخارجي إلى Ra 0.1، ويجب أن يكون السطح خاليًا من نتوءات وخدوش. نظرًا للليونة العالية و"الالتصاق" للفولاذ المقاوم للصدأ 304 - والذي غالبًا ما يتسبب في الحافة المبنية (BTE) وانحراف الأداة - فإن المعالجة المتسلسلة التقليدية لا يمكنها تلبية متطلبات التسامح؛ لذلك، تم اختيار العملية المركبة لطاحونة الدوران.

باستخدام آلة طاحونة دوارة مركبة، أكملنا تصنيع القطر الخارجي، والوجه النهائي، والتجويف الداخلي، ومجرى المفتاح الجانبي في إعداد واحد. أثناء المعالجة القاسية، تم ترك بدل قدره 0.2 مم على الأسطح الحرجة، وتم استخدام سائل تبريد عالي الضغط طوال الوقت لمنع التصاق المواد بالأداة. من أجل التشطيب، استخدمنا أدوات متخصصة ومعلمات قطع محسنة للتحكم بدقة في انحراف الأداة؛ تم تشكيل مسار المفتاح بشكل متزامن كجزء من العملية المتكاملة، وبالتالي تجنب الأخطاء المرتبطة بإعادة التثبيت.

بعد المعالجة، أجرينا عمليات فحص شاملة باستخدام آلة قياس الإحداثيات (CMM) وجهاز اختبار خشونة السطح. وأظهرت النتائج المقاسة المحورية ≥ 0.008 مم، والتدفق المحوري ≥ 0.005 مم، وخشونة السطح 0.1 Ra، مع استيفاء جميع المقاييس للمواصفات. اجتاز المنتج فحص القبول في المحاولة الأولى؛ تم تجميع المحرك بسلاسة، وظلت مستويات الاهتزاز والضوضاء أثناء التشغيل ضمن النطاقات المثالية.

في المقابل، فشلت المنتجات التي تم شراؤها سابقًا عبر المعالجة التسلسلية في تلبية معايير التصميم بسبب أخطاء التثبيت التي تسببت في انحرافات محورية مفرطة وأدت إلى مستويات اهتزاز عالية أثناء تشغيل المحرك. من خلال اعتماد المعالجة المركبة بالطحن الدوراني، يتم التخلص من أخطاء التثبيت عند المصدر، مما يؤدي إلى حل أعطال المعدات بشكل فعال. الإنتاج الضخم للقسم الأمامي من السكن يسير حاليًا بشكل مطرد. أعرب العميل عن رضاه عن دقة المنتج وجودة السطح، وتم الحفاظ على شراكة طويلة الأمد - مما يوضح بشكل كامل مزايا التصنيع المركب بمطحنة CNC في إنتاج مكونات المحركات الدقيقة المصنوعة من الفولاذ المقاوم للصدأ.
