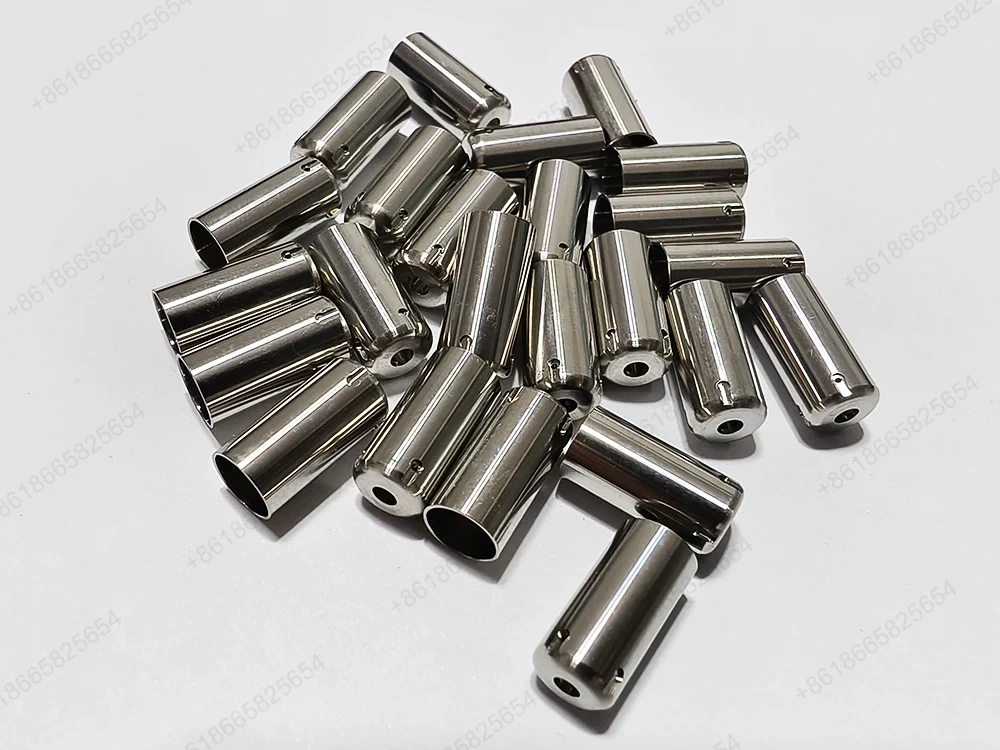

تعد الأعمدة النحيلة فائقة الصغر بمثابة مكونات دقيقة أساسية تستخدم على نطاق واسع في الأجهزة الطبية وأجهزة استشعار الفضاء الجوي ومعدات التشغيل الآلي الدقيقة. تكافح عمليات الخراطة التقليدية للتحكم في التشوه الدقيق ودقة السطح لقطع العمل الصغيرة النحيلة.أجزاء العمود الصغير تحول فائق الدقةتعتمد تقنية تحويل احترافية من النوع السويسري لحل مشاكل الانحراف والاهتزاز والتسامح للأعمدة فائقة النحافة، مما يحقق دقة ثابتة دون الميكرون وتشطيب السطح على مستوى المرآة. تحلل هذه المقالة مزايا العملية، وسير عمل الإنتاج، ومطابقة المواد ومعايير مراقبة الجودة، مما يوفر مراجع فنية واضحة لتصنيع المكونات عالية الدقة.
الأعمدة الصغيرة ذات الأقطار الصغيرة ونسب القطر الطولي العالية معرضة بشدة لأخطاء المعالجة في إنتاج مخرطة CNC التقليدية. تعتمد المخارط العادية على مشبك أحادي الطرف، مما يشكل هيكلًا متدليًا لا يمكنه مقاومة اهتزازات القطع الصغيرة، مما يؤدي إلى استدارة ضعيفة ومحورية غير متوازنة وملمس سطحي غير متساوٍ.
بالإضافة إلى ذلك، تفتقر المعدات التقليدية إلى تعويض الأخطاء الحرارية في الوقت الحقيقي. القطع لفترة طويلة يولد تغيرات في درجة الحرارة على سرير الآلة، مما يسبب انحرافًا دقيقًا في الأبعاد. بالنسبة للمكونات الدقيقة التي تتطلب دقة عالية جدًا، لا يمكن لتصحيح الأخطاء اليدوي الحفاظ على استقرار الدفعة على المدى الطويل، مما يحد بشكل كبير من إنتاج منتجات العمود الصغير المتطورة.
هذه العيوب المتأصلة تجعل العمليات التقليدية غير قادرة على تلبية معايير التصنيع للمكونات الدقيقة الطبية والفضائية وأشباه الموصلات. تعمل تقنية الدوران الاحترافية فائقة الدقة على تحسين منطق التثبيت والقطع بشكل كامل، مما يحسن بشكل كبير من استقرار إنتاج العمود الصغير. تعمل معايرة العمليات المتقدمة على تحسين الجودة النهائية للمنتجات التي تتم معالجتها بواسطةأجزاء العمود الصغير تحول فائق الدقة.
إن معدات الخراطة ذات الرأس المنزلق من النوع السويسري هي الأجهزة الأساسية لتصنيع عمود صغير رفيع للغاية. تختلف عن مخارط غراب الرأس الثابتة التقليدية، فهي تعتمد وضع جلبة التوجيه المتحركة، مما يدعم قطعة العمل بالقرب من نقطة القطع ويزيل تمامًا التشوه المتدلي.
مجهزة بنظام مغزل ربط متعدد المحاور وأدوات قطع الماس فائقة الدقة، يمكن للمعدات إكمال جميع الهياكل المعقدة بما في ذلك الخيوط الدقيقة والأخاديد الدقيقة والأقطار متعددة الخطوات في مشبك واحد. تعمل أجهزة استشعار الحث الحراري المدمجة تلقائيًا على تعويض تشوه درجة الحرارة لضمان الدقة المتسقة في الإنتاج الضخم على المدى الطويل.
| أداء المعالجة | تحول دقيق من النوع السويسري | تحول CNC التقليدي |
|---|---|---|
| القدرة على التكيف رمح نحيلة | معالجة مستقرة لنسبة L/D أكثر من 20:1 | تشوه شديد عندما يتجاوز L/D 8:1 |
| مستوى خشونة السطح | لمسة نهائية فائقة المرآة Ra0.01μm | الحد الأدنى Ra1.6μm، نسيج واضح |
| مرات لقط | تشكيل لمرة واحدة، صفر خطأ ثانوي | لقط متعددة مع الانحراف المتراكم |
| استقرار الدفعة | التعويض الحراري التلقائي، والتسامح مستقرة | يحدث الانجراف الأبعاد بسهولة |
تضمن سرعة المغزل العالية جدًا ونظام تحديد موضع الأداة الدقيق نعومة سطح الأعمدة الدقيقة على مستوى النانو. يعد وضع المعالجة الاحترافي هذا هو المفتاح للإنتاج الضخم للأجزاء الدقيقة عالية الجودة.شنتشن سانلو التكنولوجيا الدقيقة المحدودةتتبنى مجموعة كاملة من معدات الخراطة فائقة الدقة من النوع السويسري لدعم الإنتاج المخصص لمختلف أجزاء العمود الصغير جدًا.
يتبع إنتاج العمود الصغير فائق الدقة عمليات حلقة مغلقة موحدة لتجنب أخطاء التسامح التراكمي في كل رابط. بدءًا من فحص المواد الخام وحتى تغليف المنتج النهائي، فإن كل إجراء له معايير معايير صارمة ومواصفات فحص.
تعمل ورش الإنتاج ذات درجة الحرارة الثابتة على تجنب التداخل البيئي، وتسجل أرشيفات المعلمات الرقمية جميع بيانات العملية من أجل تتبع الدفعة الكاملة. يضمن التشغيل الموحد بشكل فعال الجودة فائقة الدقة لكل دفعة من المكونات التي تنتجهاأجزاء العمود الصغير تحول فائق الدقة.
تتطلب سيناريوهات التطبيق المختلفة مواد ذات عمود صغير مستهدف للتكيف مع بيئات العمل المعقدة. يضمن الاختيار المعقول للمواد التشغيل المستقر طويل المدى للمكونات الدقيقة دون توهين الأداء.
| درجة المادة | ميزات الأداء | الصناعات المعمول بها |
|---|---|---|
| 316LVM الفولاذ المقاوم للصدأ | متوافق حيويا، مقاوم للتآكل | الأجهزة الطبية القابلة للزرع |
| سبائك التيتانيوم | خفيفة الوزن، وقوة عالية، وغير مغناطيسية | مكونات الاستشعار الفضائية |
| إنكونيل سوبرالوي | مقاومة درجات الحرارة العالية | أجزاء نقل دقة المحرك |
| نظرة خاطفة على هندسة البلاستيك | التشحيم الذاتي، ومكافحة التآكل | أجزاء تحديد المواقع بدقة أشباه الموصلات |
يعتمد استقرار خدمة الأعمدة الدقيقة على تحمل الشكل الهندسي بدلاً من بيانات الأبعاد البسيطة. سوف تتسبب الانحرافات الدقيقة في الاستدارة والمحورية والأسطوانة في اهتزاز المعدات والضوضاء والتآكل المتسارع.
تحتاج الأسطح المطابقة الأساسية فقط إلى تفاوتات صارمة للغاية دون الميكرون. يمكن للهياكل المساعدة غير الوظيفية أن تخفف المعايير بشكل مناسب لتقليل صعوبة المعالجة وضمان إنتاج الدفعة دون التأثير على أداء المعدات.
يمكن للدوران الاحترافي فائق الدقة التحكم بشكل ثابت في الاستدارة في حدود 0.001 مم والمحورية في حدود 0.0005 مم. تعمل خشونة السطح على مستوى المرآة على تقليل الاحتكاك والتآكل بشكل فعال، مما يلبي متطلبات التشغيل بالدورة الطويلة للمعدات الدقيقة المتطورة. تحافظ معايير معايرة التسامح الصارمة على مزايا الدقة الفائقةأجزاء العمود الصغير تحول فائق الدقةفي الإنتاج حسب الطلب.
يعتمد الإنتاج المستقر فائق الدقة على آليات فحص الجودة متعددة العقد. يتم تنفيذ التحقق من الجودة في مراحل إدخال المواد الخام والمعالجة شبه النهائية وتسليم المنتج النهائي لاعتراض المنتجات المعيبة مسبقًا.
تتم أرشفة جميع بيانات الفحص رقميًا من أجل إمكانية التتبع على المدى الطويل. تعمل مختبرات قياس درجة الحرارة الثابتة المستقلة على التخلص من التداخل الخارجي لضمان صحة ودقة جميع بيانات الكشف الدقيقة.
يحافظ الإنتاج الضخم عبر الخراطة السويسرية فائقة الدقة على تحمل ثابت لأقل من الميكرون عبر جميع الدفعات. بفضل التعويض الحراري التلقائي ومعلمات العملية الثابتة، يتم تقليل تقلب الأبعاد إلى الحد الأدنى، مما يضمن نفس الدقة من النموذج الأولي إلى الشحن بالجملة.
تستغرق عينات النموذج الأولي من 3 إلى 5 أيام عمل. يتم إكمال طلبات الدفعات الصغيرة خلال 7 إلى 10 أيام، ويتم ترتيب دورات الإنتاج الضخم الرسمية وفقًا لحجم الطلب. يتم إصلاح جميع الجداول بعد التأكيد الفني لتجنب تأخير التسليم.
نحن نقدم وثائق فحص كاملة بما في ذلك تقارير اختبار الأبعاد وبيانات اختبار الخشونة وسجلات الصلابة وشهادة المواد. تدعم جميع الملفات فحص العملاء الواردين وحفظ الجودة.
من خلال دعم جلبة التوجيه، والقطع منخفض الضغط، وعمليات الاستقامة بعد الحرارة، فإننا نتحكم في التشوه ضمن تفاوت الرسم المسموح به. لا يحدث أي انحناء واضح أو تشوه غير مشروط في دفعات التسليم الرسمية.
يقدم فريقنا الهندسي تعليقات مجانية حول جدوى التصميم. بالنسبة للتسامح المفرط أو التصميمات غير المعقولة من الناحية الهيكلية، فإننا نقدم اقتراحات تحسين عملية لتقليل تكلفة الإنتاج وتحسين الإنتاجية دون التأثير على أداء التجميع.
سيتم إعادة إنتاج أي أجزاء غير مطابقة يتم العثور عليها قبل الشحن مجانًا. إذا حدثت مشاكل في الجودة بعد التسليم لأسباب تتعلق بالمعالجة، فإننا نقدم حلول بديلة ومتابعة فنية لضمان عدم تأثر تقدم مشروع المشتري.
يتطلب تخصيص العمود الصغير عالي الدقة إجراءات اتصال وتحقق فنية موحدة. يمكن لاختبار النماذج الأولية ذات الطبقات والإنتاج التجريبي للدفعات التحقق بشكل فعال من دقة التصنيع واستقرار الدفعة.
لحلول معالجة العمود الصغير المخصصة فائقة الدقة والتقييم الفني الاحترافي،اتصل بناللحصول على تحليل فردي للرسم الهندسي واقتراحات لتحسين العملية.
إرسال الرسومات للتشاور
